Установка/Подключение

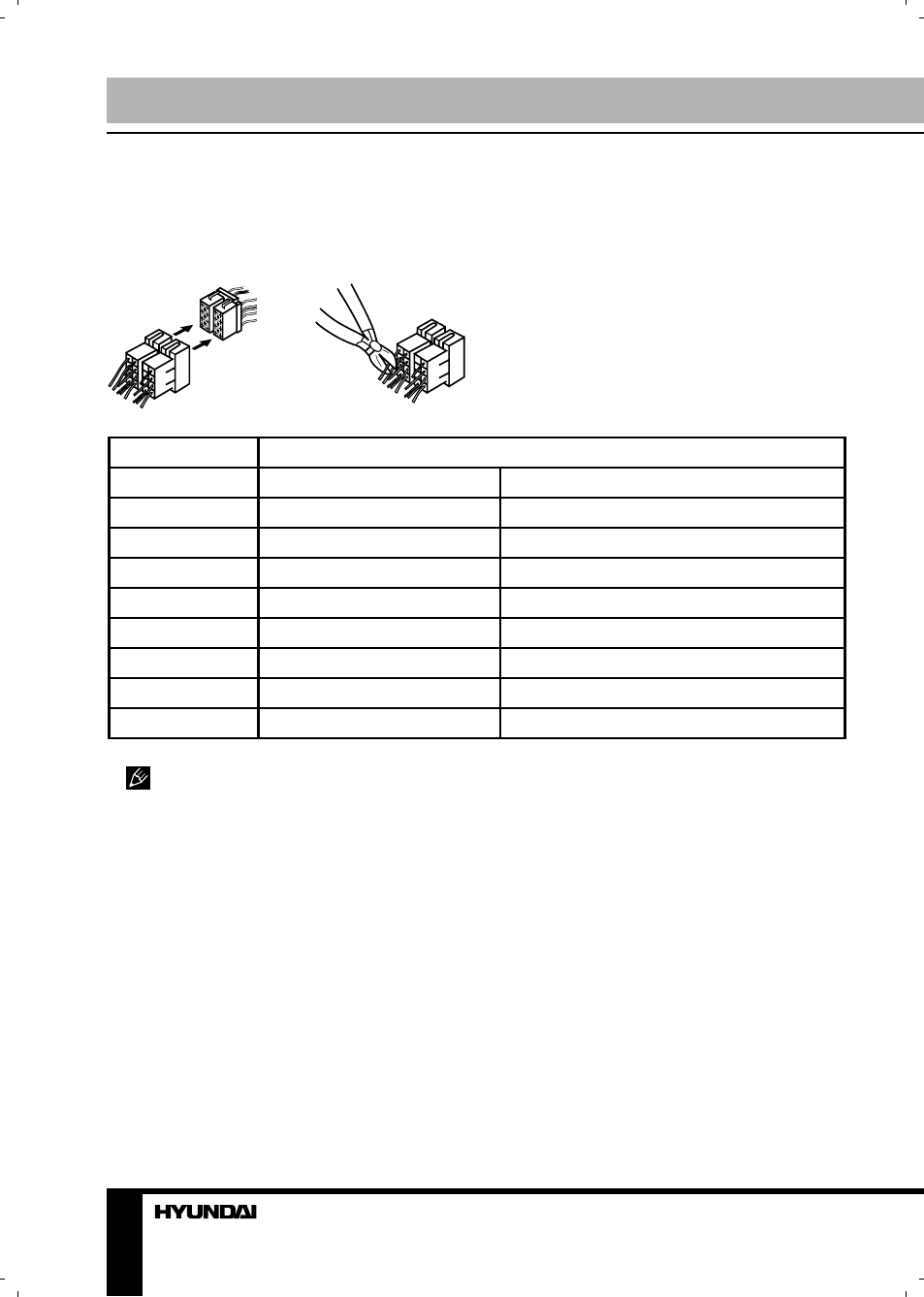

Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Тыловой правый(+)---Синий
2
Тыловой правый(-)---Синий/Белый
3
Фронтальный правый(+)---Серый
4
Питание 12В (+)/желтый
Фронтальн. правый(-)---Серый/Белый
5
Питание антенны/оранжев.
Фронтальный левый(+)---Зеленый
6
Подсветка панели/белый
Фронт. левый((-)---Зеленый/Белый
7
Зажигание/красный
Тыловой левый(+)---Коричневый
8
Земля/черный
Тыловой левый(-)---Коричневый/Белый
Провод подсветки панели подсоеди-
няется к “+” провода габаритных огней.
Провод питания антенны предназначен для
подачи питания на антенну и для удаленного
управления дополнительным усилителем.
