Подсоединение, Super vhs vcr (сверх записывающее оборудование) – Инструкция по эксплуатации Panasonic TX-29P800T
Страница 5
5
Подсоединение
■

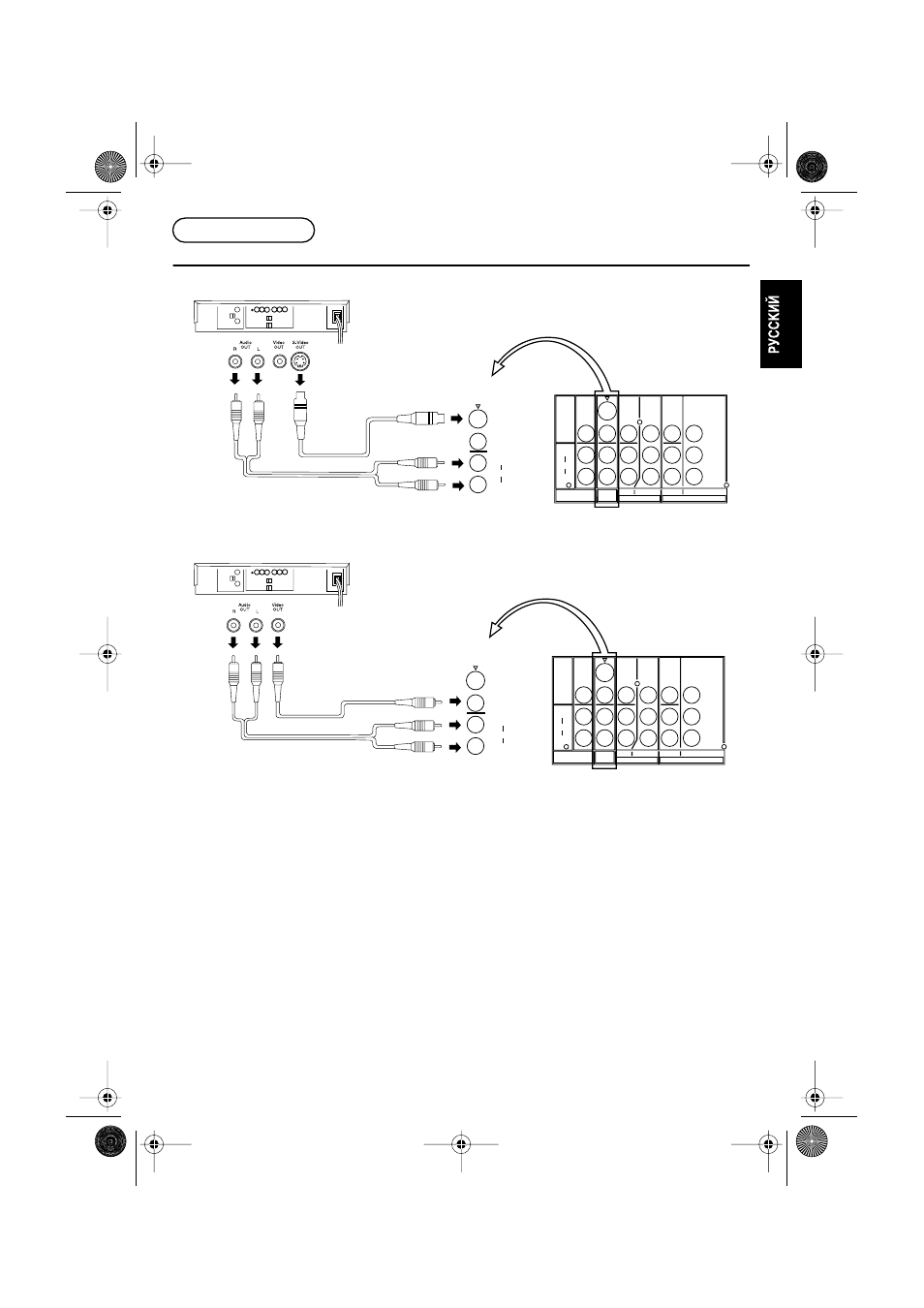

Как подсоединить “AV1, AV2, AV3 или AV4” к входным терминалам
Примечания:
1. Если S-Video кабель присоединён к S-Video терминалу, то Video вход будет автоматически отключаться в
режиме AV.
2. Если используется Монофонический видеомагнитофон присоедините Монофонический Аудио Кабель к
Аудио “L” (Левому) терминалу.
3. Подключение к терминалам AV1, AV2, AV3 и AV4 производится аналогично.
4. Выберите желаемую позицию AV-входа нажатием кнопки TV/AV или кнопки соответствующего цвета (см.
стр. 9).
5. Терминалы AV2 и AV4 служат в качестве аудиовходов как для входного видеосигнала, так и для входного
DVD-сигнала.
