7
English

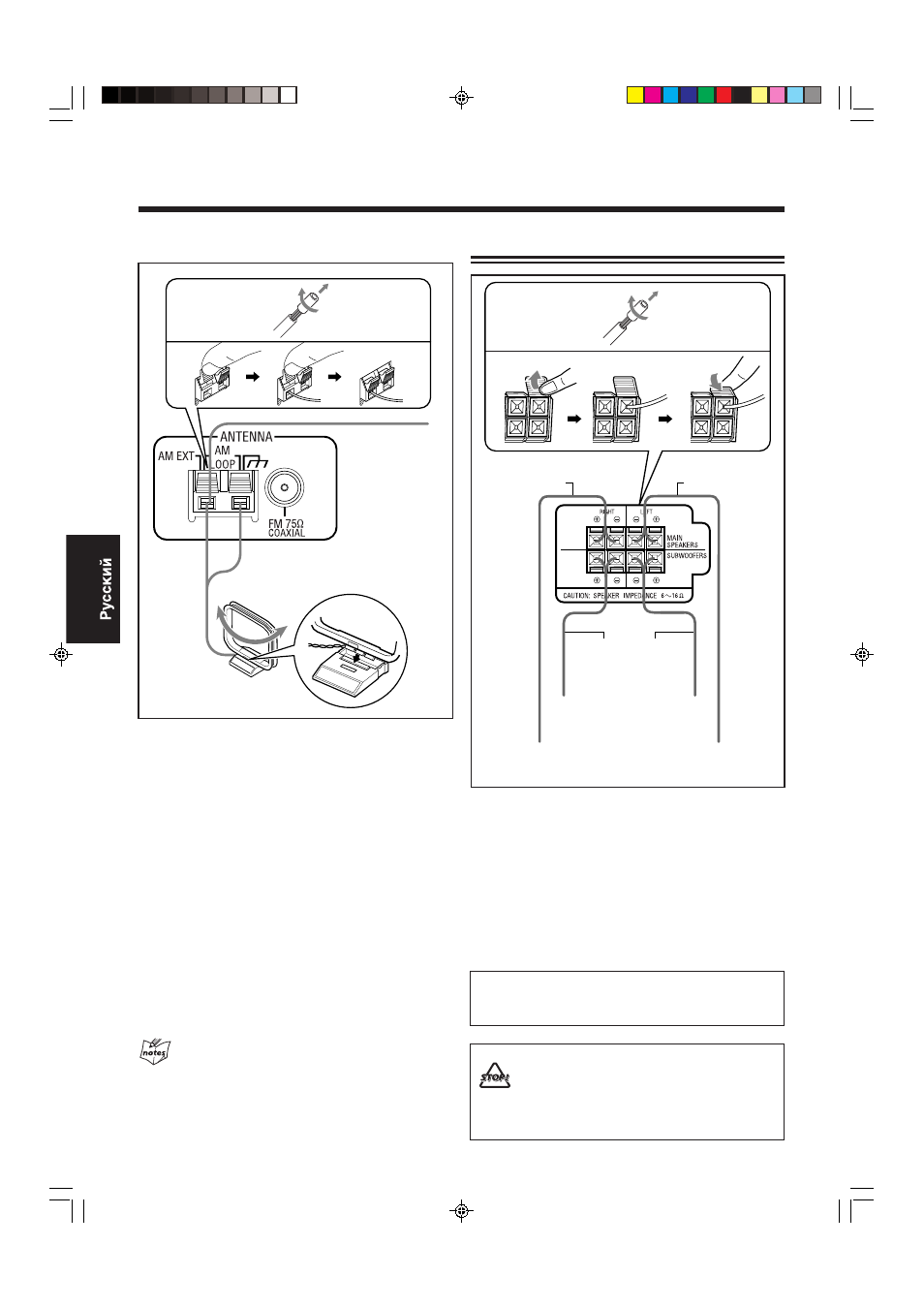

Антенна АМ
1
5
Подключение динамиков
2 3 4
1 Если провода покрыты изоляцией,
удалите изоляцию с конца каждого
провода.
2 Нажмите на зажим разъема АМ LOOP
на задней части устройства и удерживайте
его нажатым.
3 Вставьте конец кабеля рамочной
антенны АМ в разъем.
4 Отпустите зажим разъема.
5 Поворачивайте рамочную антенну АМ
для достижения наилучшего качества
приема.
Подключение внешней антенны АМ
При низком качестве приема подключите одиночный
провод с виниловым покрытием к разъему AM EXT
и вытяните его горизонтально. (Рамочная антенна
АМ должна оставаться подключенной.)
Для улучшения качества приема FM и AM
• Убедитесь в том, что антенна не соприкасается с какими-
либо другими разъемами и соединительными кабелями.
• Располагайте антенны подальше от металлических
деталей устройств, соединительного кабеля и кабеля
питания переменного тока.
Провод с
виниловым
покрытием (не
входит в комплект)
Рамочная антенна АМ
(входит в комплект)
1
2 3
Кабель динамика
(черный/синий) Кабель динамика
(черный/синий)
Кабели динамика
(черный/красный)
От правого
разъема
сабвуфера
От левого
разъема
сабвуфера
От разъемов правого
основного динамика
От разъемов левого
основного динамика
1 Если провода покрыты изоляцией,
удалите изоляцию с конца каждого
провода.
2 Вставьте конец кабеля динамика в
разъем, как показано на иллюстрации.
Следите за соответствием цветов (полярности):
(+) к (+), а (–) к (–).
3 Закройте разъемы динамика.
• НЕ подключайте к одному разъему
динамика более одного динамика.
• НЕ тяните и не толкайте динамики, так как
это может привести к повреждению
прокладки, расположенной на дне
динамика.
ВАЖНАЯ ИНФОРМАЦИЯ: Используйте только
динамики с тем же сопротивлением, что указано на
разъемах динамиков на задней части устройства.
