24 25

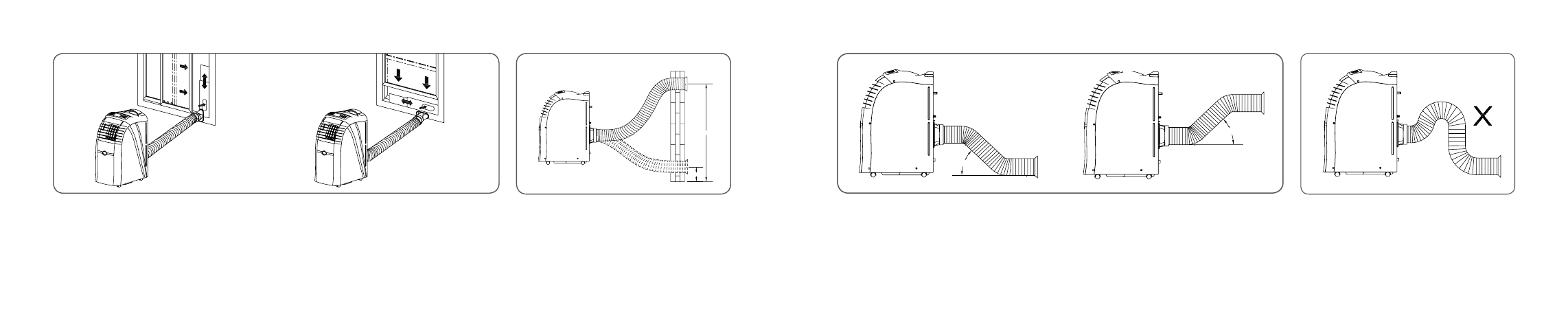

устАновкА оконной вытяжкИ
оконная вытяжка была разработана с учетом
конфигурации большинства стандартных
горизонтальных и вертикальных оконных
конструкций. тем не менее, может понадобиться усовершенствование некоторых процедур
установки для нестандартных окон. обратите
внимание на рисунки выше.
устАновкА
вертикальное
окно
Горизонтальное
окно
оконная вытяжка
Минимум: 90 см.
Максимум: 130 см
оконная вытяжка
Минимум: 90 см.
Максимум: 130 см
встРАИвАнИе в стену
130cm
40cm
45°
45°
ПРАвИЛьный ИЗГИБ невеРный ИЗГИБ
устАновкА
