AV1
IN COMPONENT MONITOR OUT VIDEO MONO MONO PB
Y
PR AUDIO L
R
A V 3 I N
Audio Video
R L OUT OUT
Audio Video
R L IN IN
* Применимо только для
моделей с функцией
телетекста.
*
*
OK
P B Y P R L R
A V 2 I N
V I D E O L / M O N O R
A U D I O
Audio Video
R L OUT OUT
2 X V 5 1 C D " A A " R O
6 R L / U P 6 P / P 6 R 6 R L / 6 R C E I R O
VHS VCR
Вход в Главное меню. Выберите Меню
установок.
Вход в Меню
установок.
Выберите Меню
настройки.
Вход в опцию
настройки.
Выберите опцию
меню.
Настройка/доступ к
выбранному меню.
Выход из меню
(нажмите два раза).
Возврат к нормальному
телевизионному
изображению.
1 2 3 4 5 6 7 8

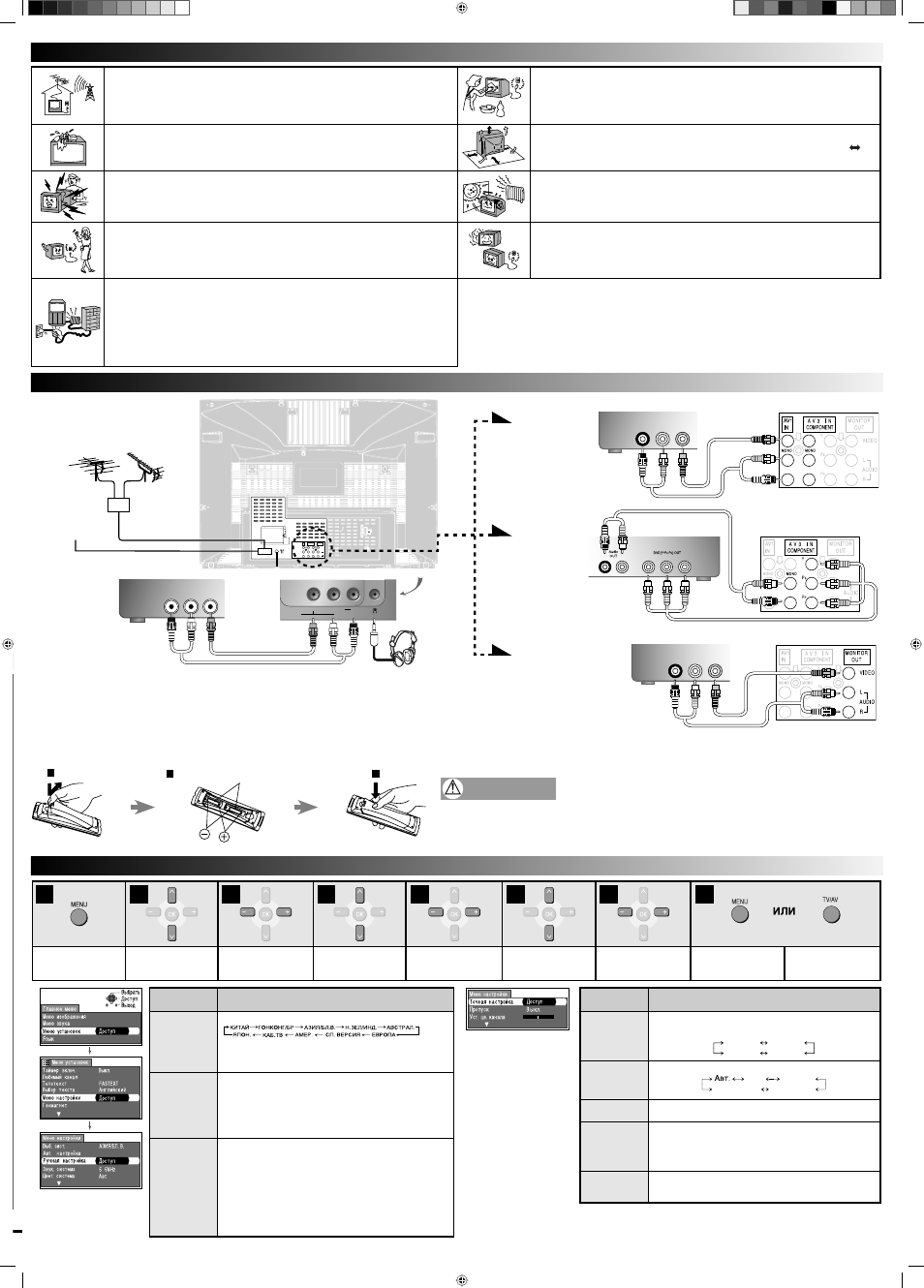

Подключение антенны
Антенна VHF
(очень высоких частот) Антенна UHF
(ультpавысоких частот)
Микшеp
75 ом
коаксиальный
кабель Подключение
к разъемам
входного
сигнала DVD
Проигрыватель DVD
Подключение
к разъемам
входного
сигнала AV1 или
AV3
Красный
Желтый
Белый
Указания по технике безопасности
Телевизор может работать от сети переменного тока AC ОДНОФАЗ. 220-240V, 50/60
Гц.
Для поддepжания кopпуca прибopa и кинескопа в xopoшем cocтoянии их дocтаточно
протирать мягкой тряпочкой, cмoченной водным pacтвоpoм моющeгo cpeдства
cpeдней активности. Не применяйте pacтвopы, coдepжащие бензол, бензин или
другие xимически активные вещества. В целях безопасности вынимайте ceтевую
вилку из poзетки электросети во время уборки.
Не допускать попадания капель или брызг жидкости на аппарат. Не ставить на
аппарат предметов, наполненных жидкостями (таких как, например, вазы).
Для нормальной работы электронных элементов телевизора необходима
соответствующая вентиляция мы рекомендуем чтобы расстояние было 10 см (
)
со всех сторон oт устройства, даже если телевизор находиться внутри.
Не cнимайте заднюю крышку аппарата - это oпаcно для жизни.
Не пoдвepгaйтe тeлeвизop вoздeйcтвию пpямых coлнeчных лyчeй или дpyгих
иcтoчникoв тeплa.
Вынимайте ceтeвую вилку из poзетки электpoceти при пpoдoлжительных пеpepывах
в paботе телевизора. Основной штепсель электропитания используется для полного
отключения телевизора.
Не пользуйтесь телевизором, если происходят ненормальные явления.
Например: дым, странные звуки или запахи - выключите телевизор и отсоедините
от сети, если Вы заметите что-то необычное в его работе.
Не помещайте шнур подачи электропитания переменного тока под телевизор или
какой-либо другой предмет.
Не допускайте повреждения кабеля электропитания или штепселя.
Не вносите изменений в конструкцию кабеля, не ставьте тяжелых предметов
на кабель, не ложите кабель около горячих предметов и в места с высокой
температурой, не допускайте изгиба кабеля, его скручивания, а также не тяните
с силой за кабель электропитания переменного тока или штепсель. Это может
привести к повреждению кабеля электропитания (оголению внутренней проводки
или возникновению в ней трещин, короткому замыканию и т.д.), что может стать
причиной возникновения пожара или поражения электрическим током.
Если Вы считаете, что кабель электропитания поврежден, свяжитесь с
уполномоченным сервисным центром для проведения ремонта.
Начало работы
Подключение
другого
оборудования к
разъемам выхода AV
монитора Оборудование Записи (VHS VCR)
Подключение
к разъемам
входного
сигнала AV2
(передняя
панель
телевизора)
VHS VCR
Коаксиальный
Штепсель
Антенны
Гнездо RF In
L Подсоединение
Примечания
• При подключении монофонического видеомагнитофона, подключайте монофонический аудио кабель к разъему выхода
аудио сигнала аудио “L” (левый).
• Терминалы аудио входа для AV3 служат как терминал аудио входа для видео входа и для DVD входа.
• DVD сигнал входного терминала имеет преимущество перед AV3 видео сигналом входного терминала.
• Никогда не подсоединяйте тот же самый видеомагнитофон к терминалам VIDEO IN и МONITOR OUT в данном
телевизоре,так как это может вызвать неправильное фунционирование.
• Сигнал DVD (Y·P
B
·P
R
) не выходят на МONITOR OUT терминалы.
Красный
Желтый
Белый
Белый
Меню
настройки
Описание
Выб. сист.
(Система
выбора) Выберите систему.
Примечание
Перед выполнением автонастройки и ручной настройки Вы
должны установить режим “Выб. сист.” .
Авт.
настройка Позволяет Вам автоматически перенастроить телевизор.
Полезно знать, если Вы поменяли дом и желаете
перенастроить Ваш телевизор на местные станции.
1. Для начала автонастройки нажмите кнопку уровень
громкости “–” или “+” .
2. Как только операция завершена, телевизор отобразит
программу, сохраненную на месте программы 1.
Ручная
настройка Позволяет индивидуальные программы настраивать вручную.
1. Для начала ручной настройки нажмите кнопку уровень
громкости “–” или “+” .
2. Для выбора положения настраиваемой программы нажмите
номер программы “3” или “4” , кнопки цифровой клавиатуры
0~9 или кнопку – – (для вода двузначных цифр).
3. Несколько раз нажмите кнопку уровень громкости “–” или
“+” , пока не будет найдена необходимая станция.
4. Повторите вышеуказанные шаги для настройки положения
других программ.
Меню
настройки
Описание
Звук. система Вы можете изменить звуковую систему используемую для
программных каналов.
4.5 MHz 5.5 MHz
6.5 MHz 6.0 MHz
Цвет. система Позволяет Вам выбрать правильный стандарт телевещания.
PAL SECAM
NTSC 3.58 NTSC 4.43
Точная
настройка Используется для того, чтобы сделать маленькие установки в
настройки на индивидуальную станцию.
Пропуск Для пропуска отображения на экране нежелательных
номеров каналов.
Данная функция работает только при выборе номеров
программы, нажатии кнопки номера программы “3” или “4” .
Режим пропуска каналов может быть включен или выключен.
Уст. цв.
канала Разница в насыщенности цвета между каналами телевещания
может быть отрегулирована тремя уровнями насыщенности
для каждого принимаемого канала.
Меню настройки
L Установка батареек в пульт дистанционного управления
Предупреждение
• Не следует использовать перезаряжающиеся батарейки (Ni-Cd). Они отличаются по форме и по работе и
могут не всегда правильно функционировать.
• Непpавильное использование батаpеек может вызвать вытекание электpолита, что пpиведет к коppозии
пульта дистанционного упpавления или пpopывy кopпyca батаpеек.
1 Открыть 2 Вставить батареи типа R6 (AA). 3 Закрыть
Наушники
Кр
асный
Ж
елтый Белый
Красный
