ДОПОЛНИТЕЛЬНАЯ ПОДГОТОВКА
Подсоединение внешних
устройств

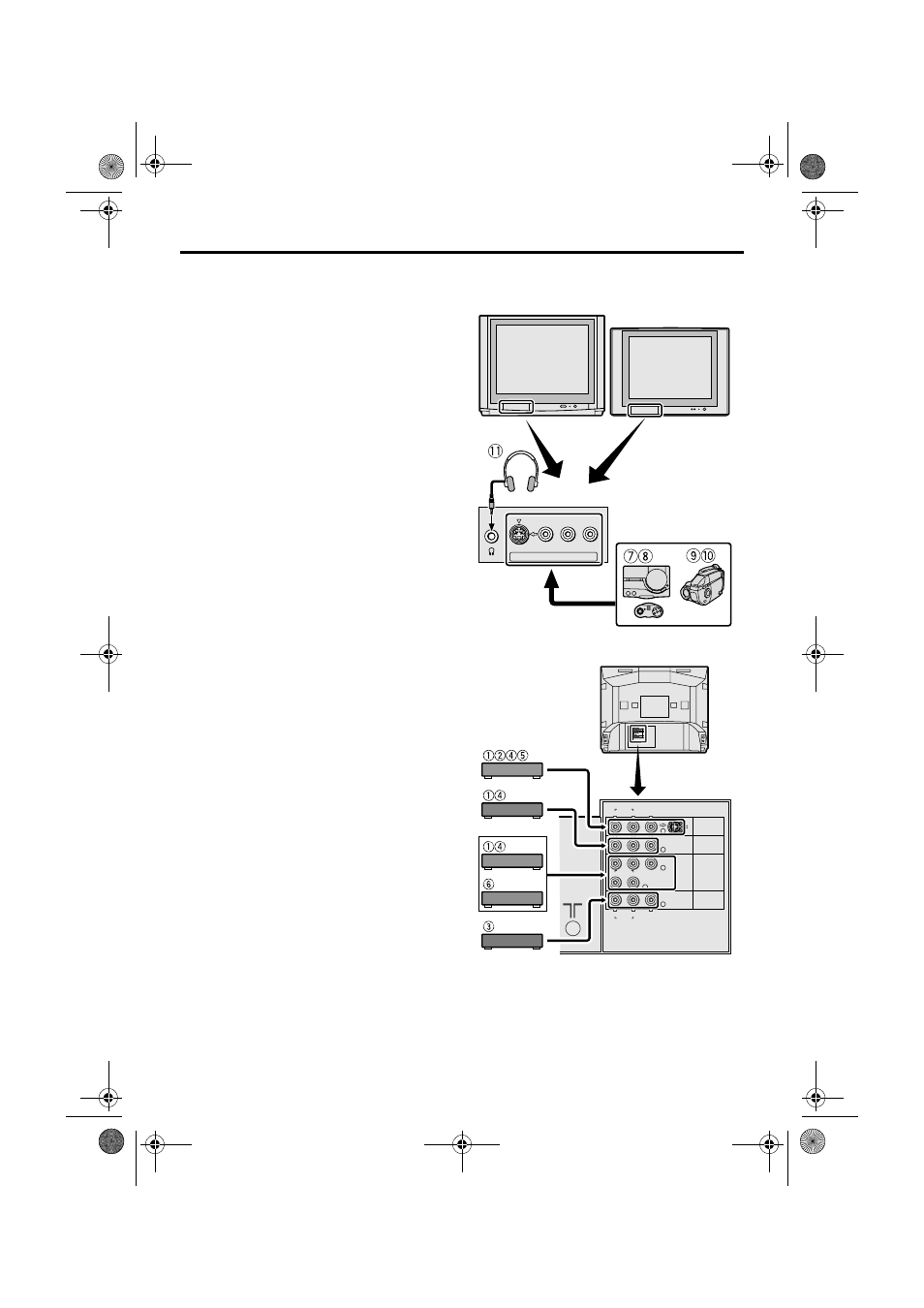

Подсоединяйте к телевизору внешние
устройства с использованием следующей
схемы подсоединения.
Перед выполнением любого
подсоединения:
• Прочтите руководство к
подсоединяемым устройствам.
Способ подсоединения зависит от
конкретных устройств и может быть
отличным от способа, показанного на
схеме. Кроме того, для обеспечения
нормальной работы может
потребоваться изменение настроек
устройства в зависимости от способа
соединения.
• Выключите все устройства, в том
числе телевизор.
• В разделе “Технические данные” на
стр. 38 содержится информация о
панелях ВИДЕО. В случае
подсоединения устройства, не
включенного в приведенный ниже
список, обратитесь к разделу
“Технические данные” для выбора
наиболее подходящей панели ВИДЕО.
• Имейте ввиду, что соединительные
кабели не входят в комплект поставки.
1
ВМ (полный сигнал)
2
ВМ (сигнал S-VIDEO; Y/C)
3
ВМ для записи (полный сигнал)
4
DVD-плеер (полный сигнал)
5
DVD-плеер (сигнал S-VIDEO; Y/C)
6
DVD-плеер (компонентные
видеосигналы; Y/C
B
/C
R
)
7
ТВ-игра (полный сигнал)
8
ТВ-игра (сигнал S-VIDEO; Y/C)
9
Видеокамера (полный сигнал)
0
Видеокамера (сигнал S-VIDEO; Y/C)
-
Головные телефоны
S
VIDEO
VIDEO-1
VIDEO-2
VIDEO-3/
COMPONENT
OUTPUT
Y/VIDEO
C
B
C
R
VIDEO
L/MONO
AUDIO
OVER
R
L/MONO
AUDIO
R
L
AUDIO
R
S
IN (VIDEO-4)
V
R
L/MONO
OVER
S
VIDEO
VIDEO-1
VIDEO-2
VIDEO-3
COMPONENT
OUTPUT
Y/VIDEO
C
B
C
R
VIDEO
L/MONO
AUDIO
OVER
R
L/MONO
AUDIO
R
L
AUDIO
R
HV-34LH21
HV-29WH21
(На задней панели)
