Страница 16
E

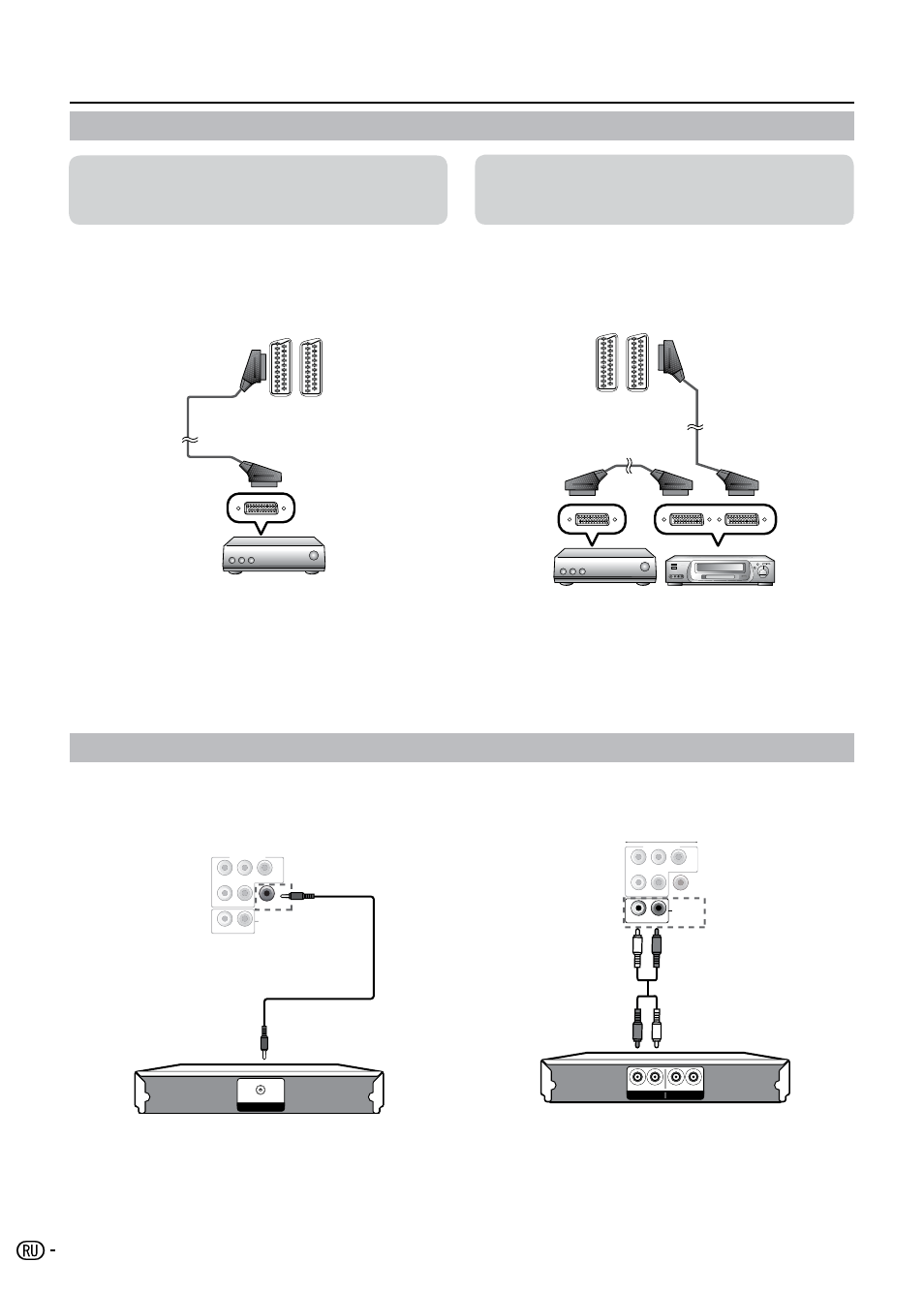

При использовании SCART 1
Полный SCART, который передает входные RGB,
S-Video и CVBS и выходной CVBS тюнера�
SCART 1
SCART 2
Пример подключаемых устройств
E
Декодер
Пример подключаемых устройств
E
VCR E DVD проигрыватель
E
Подключение усилителя через цифровой
аудио вход
Y
L
R
L
R
Pb
Pr
SPDIF OUT
AUDIO OUT
COMPONENT
DIGITAL AUDIO IN
Y
L
R
L
R
Pb
Pr
AUDIO OUT
COMPONENT
E
Подключение усилителя через аналоговый
аудио вход
Y
L
R
L
R
Pb
Pr
SPDIF OUT
AUDIO OUT
COMPONENT
Y
L
R
Pb
Pr
SPDIF OUT
COMPONENT
L
R
AUX1 IN
L
R
AUX OUT
ПРИМЕЧАНИЕ
В случае, если необходимо принимать сигнал с телевизора на декодер, убедитесь, что выбрали правильный источник
•
ввода�
Не подключайте декодер к SCART 2�
•
Нельзя подключать VCR к декодеру, используя полностью проводной кабель SCART, подключенный к источнику SCART 2�
•
E
При использовании SCART 2
Полу SCART, который передает входные S-Video
или CVBS и выходной CVBS монитора�
SCART 1
SCART 2
Подключение внешних устройств
Подключение динамика / усилителя
Подключение SCART
14
Усилитель с аналоговым аудио входом
Усилитель с цифровым аудио входом
Кабель SCART
Декодер
VCR
Декодер
Кабель SCART
Кабель SCART
Аудио кабель
Цифровой аудио кабель
