Р
УССКИЙ
5
Примечания:
• Это устройство предназначено для работы от автомобильного аккумулятора 12 В с ми-
нусом на массе. Перед установкой устройства в автомобиль, грузовик или автобус,
проверьте напряжение аккумулятора.
• Во избежание закорачивания электрической системы, перед началом установки отсое-
дините кабель аккумулятора (–).
• Для получения более подробной информации о подключении усилителя мощности и
прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осуществите
подключения должным образом.
• Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки замо-
тайте проводку изоляционной лентой в тех местах, где она соприкасается с металли-
ческими деталями.
• Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-
щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направля-
ющие сидений. Не прокладывайте проводку в местах, подверженных воздействию
высокой температуры, например, возле обогревателя. Если изоляция на проводке
расправилась или износилась, существует опасность короткого замыкания на корпус
автомобиля.
• Не протягивайте желтый провод через отверстие к двигателю для подключения к ак-
кумулятору. Это вызовет повреждение изоляции провода и приведет к очень опасному
замыканию.
• Не закорачивайте никакие провода. Если это случится, защитная цепь может не сра-
ботать при необходимости.
• Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля пи-
тания и приложив конец к проводу. Нагрузка провода будет превышена, что приведет к
выделению тепла.
• При замене предохранителя используйте предохранитель такого же типа, что и указан-
ный на отсеке для предохранителя.
• Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводите
проводку громкоговорителей таким образом, чтобы они были непосредственно зазем-
лены, и не объединяйте левый и правый (–) контакты громкоговорителей.
• Если контактный разъем RCA на этом устройстве не используется, не удаляйте колпа-
чок с конца разъема.
• Громкоговорители, подключаемые к этому устройству, должны отличаться высокой
мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение громкогово-
рителей с выходной мощностью и/или сопротивлением, отличным от указанных, может
привести к возгоранию или повреждению громкоговорителей.
• Когда включен источник сигнала этого устройства, по синему/белому проводу выводится
управляющий сигнал. Подключите этот провод к проводу дистанционного управления
внешним усилителем мощности или к разъему управления автономной антенны (макс.
300 мА 12 В постоянного тока). Если автомобиль оборудован антенной, установленной
на стекле, подключите этот провод к разъему подачи питания на привод антенны.
• При использовании дополнительного усилителя мощности с этой системой, не подклю-
чайте синий/белый провод к разъему питания усилителя. Также не подключайте синий/
белый провод к разъему питания автономной антенны. Такое подключение может при-
вести к чрезмерному потреблению тока и неправильному функционированию.
• Для избежания короткого замыкания заклейте концы неподключенных проводов изо-
ляционной лентой. В особенности это относится к неиспользуемым контактам громко-
говорителя. Если эти контакты не будут заизолированы, существует возможность ко-
роткого замыкания.
• Для предотвращения неправильного подключения, входная сторона разъема IP-BUS
окрашена синим, а выходная сторона — черным. Соедините разъемы одного и того же
цвета.
• Если это устройство установлено в автомобиле, не оборудованном положением АСС
(дополнительные устройства) на переключателе зажигания, красный провод этого уст-
ройства должен быть подключен к разъему, спаренному с включением/выключением
зажигания. Если это не сделано, аккумулятор автомобиля может разрядиться, если Вы
отлучитесь от автомобиля на несколько часов.

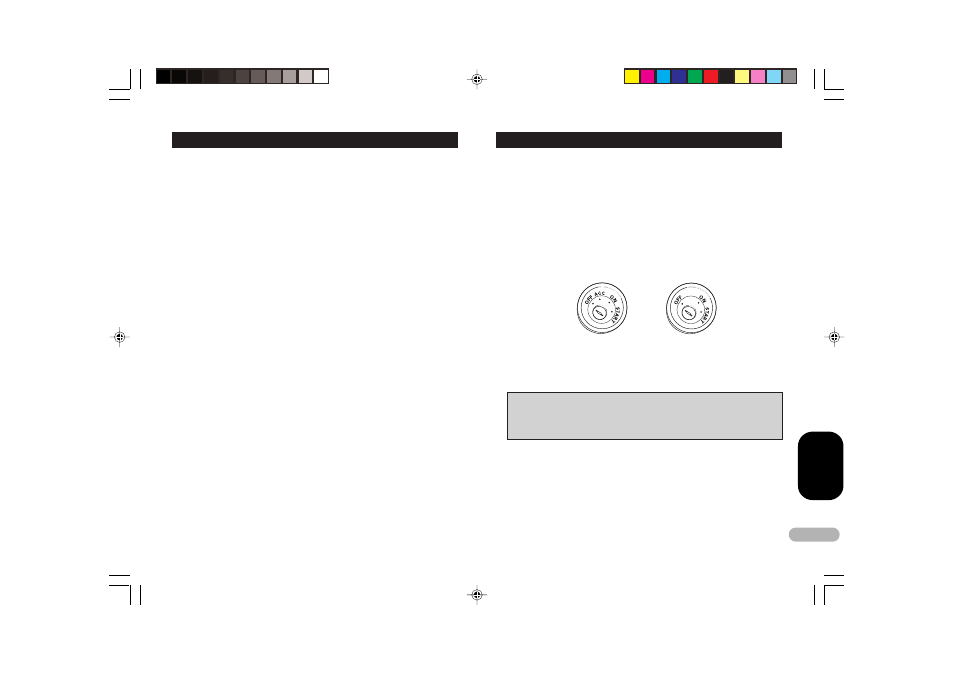

Есть положение АСС Нет положения АСС
• Черный провод — это заземление. Пожалуйста, заземлите этот провод отдельно от ус-
тройств, работающих на высоком напряжении, например, усилителей мощности.
Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, суще-
ствует опасность повреждения устройств или возгорания.
• Провода этого устройства могут быть окрашены иначе, чем соответствующие про-
вода других устройств, даже если они имеют те же функции. При подключении это-
го устройства к другому устройству, ознакомьтесь с инструкциями по эксплуатации
для обоих устройств и соедините провода, имеющие одинаковые функции.
Подключение устройств
