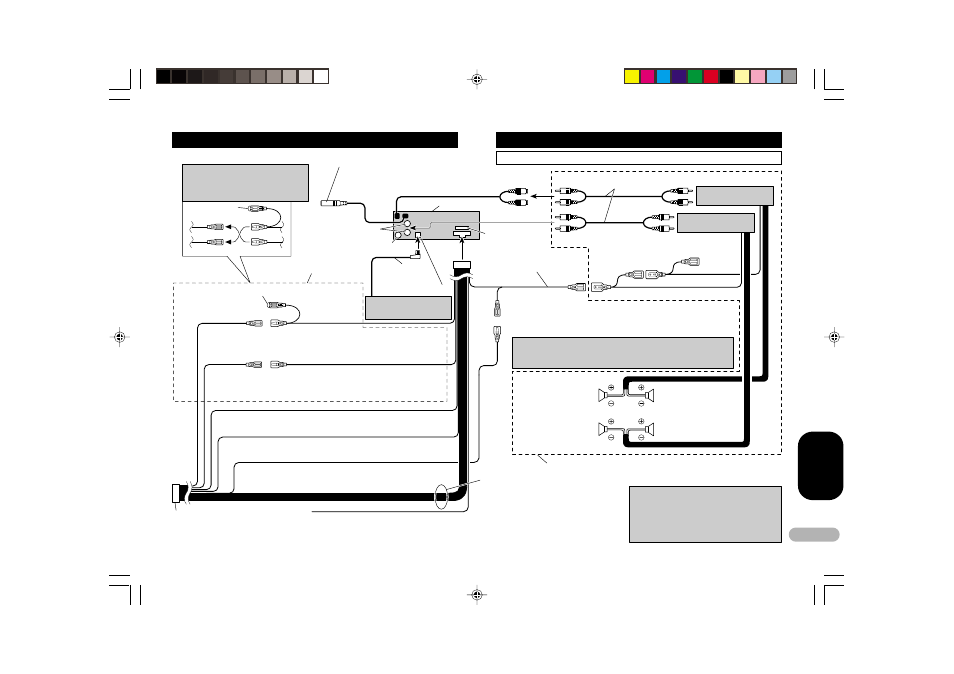

Подключение устройств
Проводка этого устройства окрашена в соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, функ-
ции 3* и 5* могут различаться. В этом слу-
чае подключите 2* к 5*, а 4* к 3*.
Это устройство
Тыловой выход или
выход сабвуфера
Гнездо антенны
Предохранитель
Соединительные кабели с контактными
штекерами RCA (продаются отдельно).
Усилитель мощности
(продается отдельно)
Подключите контакты одного
цвета друг к другу. Кабель IP-BUS
Вход IP-BUS (синий)
Синий/белый
К разъему управления усилителя
мощности. (Максимум 300 мА 12 В
постоянного тока.)
Дистанционное управление системой
1*
2* 3*
4* 5*
Колпак (1*)
Если этот разъем не ис-
пользуется, не удаляйте
колпак.
Проигрыватель Малти КД
(продается отдельно)
Синий/белый (7*)
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного тока.)
Синий/белый (6*) Желтый (3*)
Резерв (или
Дополнительно)
Желтый (2*)
К разъему, на который питание пода-
ется постоянно, независимо от поло-
жения ключа зажигания.
Красный (5*)
Дополнительно
(или Резерв)
Расположение контактов разъема ISO различается в зависимости от
типа автомобиля. Соедините 6* и 7*, если Контакт 5 служит для управ-
ления антенной. В автомобиле другого типа никогда не соединяйте 6*
и 7*.
Красный (4*)
К электрическому разъему, управляемому
ключом зажигания (12 В постоянного тока)
включение/выключение.
Оранжевый/белый
К разъему переключателя подсветки
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
• В некоторых автомобилях разъем ISO
может быть разделен надвое. В этом
случае подключите оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключи-
те его к контакту Audio Mute (приглушение звука) на
сотовом телефоне. Если Вы не пользуетесь сотовым
телефоном, не подключайте контакт Audio Mute.
Левый Правый
Тыловой громкогово-
ритель или сабвуфер Тыловой громкогово-
ритель или сабвуфер
Выполните эти подключения, если Вы используете до-
полнительный усилитель (продается отдельно).
Контакты громкоговорителей
Белый: Фронт. лев.
ª
Белый/черный: Фронт. лев. ·
Серый: Фронт. прав. ª
Серый/черный: Фронт. прав. ·
Зелен.: Тыл. лев. ª или Сабв. ª
Зелен./Черный: Тыл. лев. · или Сабв. ·
Фиол.: Тыл. прав. ª или Сабв. ª
Фиол./черный: Тыл. прав. · или Сабв. ·
Разъем TEL
Обратитесь к руководству
для громкоговорящей связи
(продается отдельно).
15 см
15 см
Фронтальный выход
Усилитель мощности
(продается отдельно)
Фронтальный
громкоговоритель
Фронтальный
громкоговоритель
Примечание:
Когда к этому устройству вместо тыловых громкого-
ворителей подключен сабвуфер, настройте пара-
метры тылового выхода в меню Начальных Настро-
ек. Выход сабвуфера этого устройства является
монофоническим.
