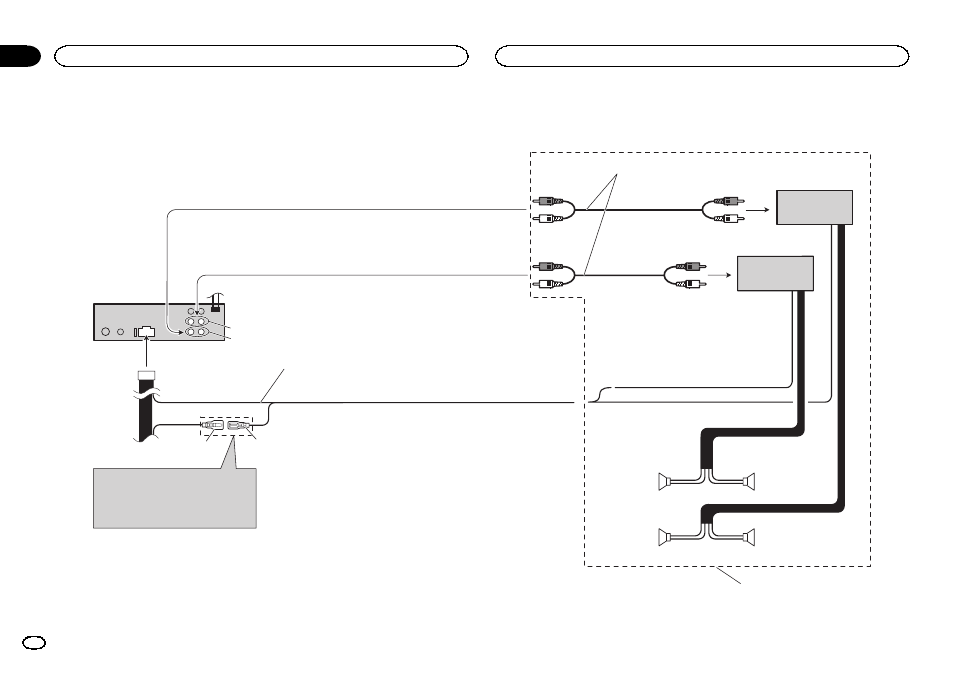

При подключении к усилителю мощности (продается отдельно)
Соедините с кабелями
RCA (продаются отдельно)
Выполните данные подключения, когда
используется усилитель, который не входит
в состав обязательного оборудования.
Усилитель мощности
(продается отдельно)
Система дистанционного управления
Левый
Правый
Синий/белый (6*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА 12 В
пост. ток).
Расположение штырей ISO разъема может
быть различным в зависимости от типа
автомобиля.
Соедините 5* и 6*, когда штырь 5 это штырь
типа управления антенны. В других типах
автомобилей никогда не соединяйте 5* и 6*.
Синий/белый (5*)
Задние выходы или выходы сабвуфера
Передние выходы
Данное устройство
Задний
динамик или
сабвуфер
Задний
динамик или
сабвуфер
Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В
пост. ток).
Усилитель мощности
(продается отдельно)
Передний
динамик
Передний
динамик
