оставленного на несколько часов часов транспортного
средства может разрядиться аккумулятор.
• Черный провод соединяется с кузовом. Пожалуйста,
соединяйте его с массой отдельно от соединения с
массой мощных потребителей электроэнергии, таких
как усилитель мощности. Если соединить все
провода подключения к массе вместе на одну
клемму, то при нарушении контакта возникает
опасность воспламенения.
Схема электрических соединений
Если провода, идущие к задним АС, не
подсоединяются к сабвуферу (Рис. 8)
При применении сабвуфера без
дополнительного усилителя (Рис.9)
1. Данное изделие
2. Выход на АС
3. Выход на сабвуфер
4. Антенное гнездо
5. Предохранитель
6. Выход на передние громкоговорители (16 см)
7. Входной разъем "IP BUS" (Синий)
8. Кабель "IP BUS"
9. Многодисковый проигрыватель компакт дисков
(продается отдельно)
10. Желтый с черным
Если Вы пользуетесь сотовым телефоном,
подсоедините данный провод к выводу на сотовом
телефоне для отключения звука. В противном
случае, оставьте данный провод не
подсоединенным.
11. Желтый
К клемме, на которую всегда поступает напряжение
питания независимо от положения ключа
зажигания.
12. Красный
К электрической клемме, напряжение на которую
(12 В постоянного тока) подается в положении
ключа зажигания ON/OFF [Включено/Выключено].
13. Оранжевый с белым
Подсветка переключателей.
14. Черный (заземление)
К металлическому корпусу транспортного средства.
15. Синий с белым
К клемме управления усилителя мощности или
клемме реле управления приводом автоматической
антенны (максимальный ток 300 мА, постоянное
напряжение 12 В).
16. Соединительные провода со штыревыми
соединительными вилками "RCA" (продаются
отдельно)
17. Усилитель мощности (продается отдельно)
18. Дистанционное управление системой
19. Передний громкоговоритель
20. Белый
21. Белый с черным
22. Серый
23. Серый с черным
24. Левые
25. Правые
27. Зеленый
28. Зеленый с черным
29. Фиолетовый
30. Фиолетовый с черным
31. Сабвуфер
32. В системе с 2 громкоговорителями, не
подсоединяйте никакие провода к клеммам, к
которым не подсоединены громкоговорители.
33. Выполните данные соединения при использовании
дополнительного усилителя.
34. Выход на сабвуфер
35. Примечание:
Измените начальную установку данного устройства
(подробности приведены в Руководстве по
эксплуатации). Выход на сабвуфер данного
устройства является монофоническим.
Руководство по установке
41
Глава
11

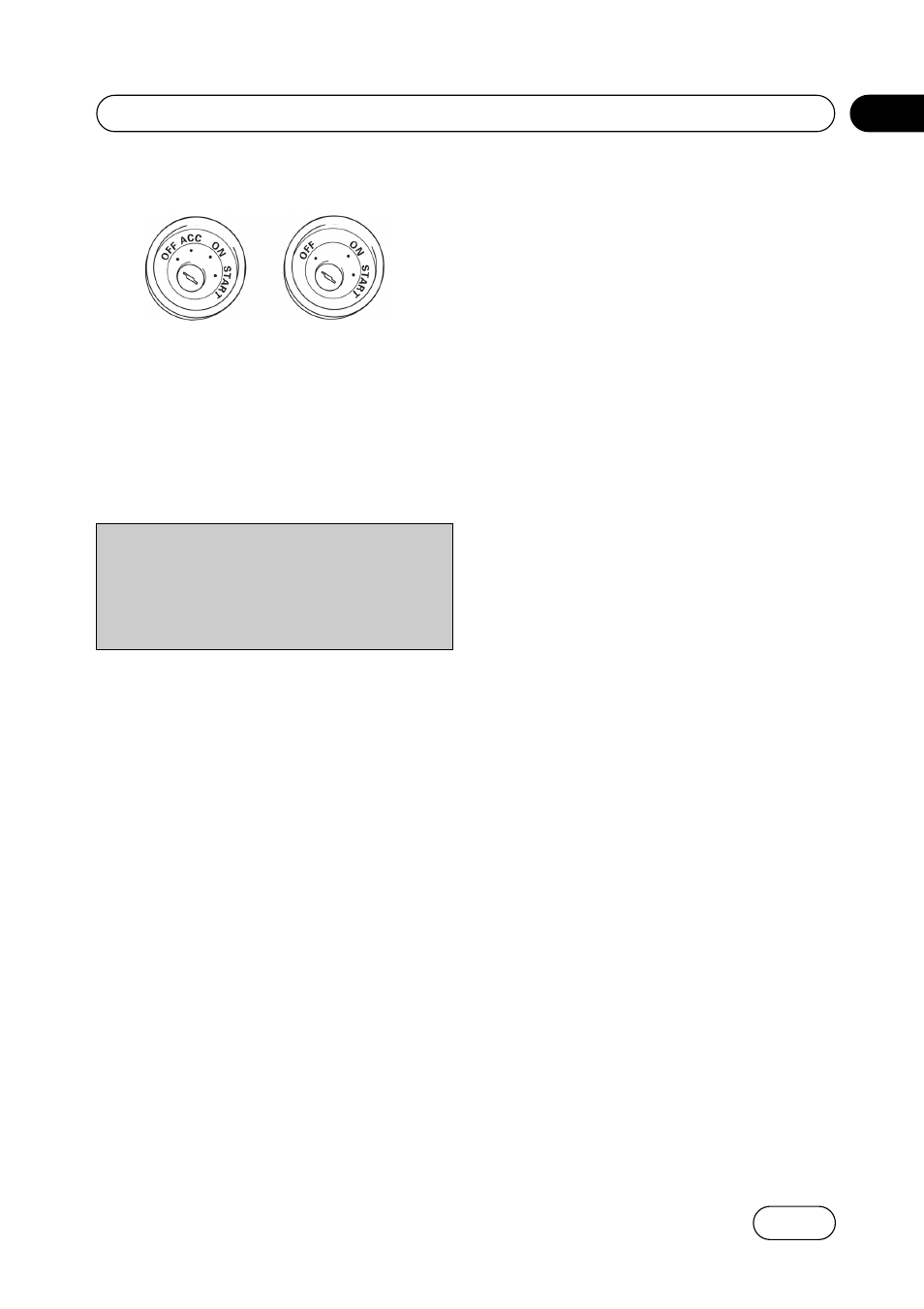

Замок зажигания
имеет положение "ACC"
Положение "ACC" у замка
зажигания отсутствует
• Провода данного и других изделий могут быть
разного цвета, даже если они выполняют одинаковую
функцию. При подключении данного изделия к
другим, уточнитесь по прилагаемым инструкциям по
установке для обоих изделий, и соединяйте провода,
которые имеют одинаковое назначение.
