5

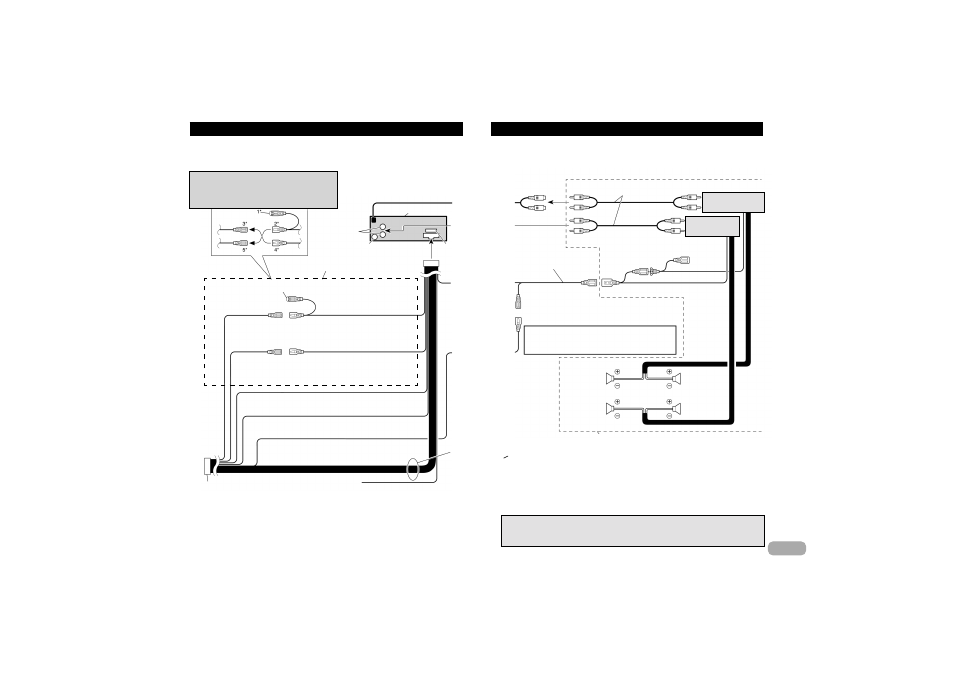

Схема проводных соединений

Изоляция проводов данного изделия имеет цветовое решение, соответствующее требованиям новой

системы цветовой кодировки.

Примечание:

В зависимости от типа автомобиля, назначения выводов

3* и 5* могут быть различными. В этом случае следите за

тем, чтобы выводы соединялись следующим образом: 2*

с 5*, а 4* с 3*.

15 см

Данное изделие

Выход сабвуфера

или задних громко-

говорителей

Антенный вход

Предохра-

нитель

Соединяйте между собой про-

вода одного цвета.

Колпачок (1*)

Если этот вывод не используется, то

не снимайте колпачок.

Желтый (3*)

Резервный (или к контакту

замка зажигания «вспомо-

гательные приборы»).

Желтый (2*)

К контакту, всегда находящемуся под

напряжением, независимо от положе-

ния ключа зажигания.

Красный (5*)

К контакту замка зажигания

«вспомогательные приборы»

(или резервный)

Красный (4*)

К электрическому выводу, управляемому клю-

чом зажигания (12 В постоянного тока) в поло-

жениях «вкл» или «выкл».

Оранжевый

К разъему выключателя освещения.

Черный (масса)

К металлическим деталям корпуса автомобиля.

Желтый с черным

Если Вы пользуетесь сотовым телефоном, то

соедините его с разъемом «Audio Mute» [По-

давление звука] сотового телефона. Если со-

товый телефон отсутствует, то данный провод

не используется.

Разъем ISO
Примечание:

На некоторых автомобилях разъем ISO

разделен на две части. В таком случае

подключите обе части разъема.

Выход на передние

громкоговорители

Соединительные кабели с разъемами

RCA (приобретаются отдельно)

Усилитель мощности

(приобретается

отдельно)

Голубой с белым

К контакту управления си-

стемой усилителя мощнос-

ти. (Максимальный ток 300

мА, напряжение постоян-

ного тока 12 В)

Дистанционное управление системой

Голубой с белым (7*)

К контакту управления реле автомобильной антенны. (Максималь-

ный ток 300 мА, напряжение постоянного тока 12 В).

Голубой с белым (6*)

Расположение контактов в разъеме ISO может отличаться в зависи-

мости от модели автомобиля. Соедините контакты 6* и 7*, если кон-

такт 5* предназначен для управления антенной. Во всех других ти-

пах автомобилей контакты 6* и 7* никогда не соединяются.

Передний

громкоговоритель

Передний

громкоговоритель

Задний

громкоговоритель

Сабвуфер

Задний

громкоговоритель

Сабвуфер

Провода подключения громкоговорителей

Белый:

передний левый (+)

Белый с черным:

передний левый (-)

Серый:

передний правый (+)

Серый с черным:

передний правый (-)

Зеленый:

задний левый (+) или не используется

Зеленый с черным:

задний левый (-) или не используется

Фиолетовый:

задний правый (+) или сабвуфер (+)

Фиолетовый с черным: задний правый (-) или сабвуфер (-)

Примечание:

Если вместо заднего громкоговорителя к системе подключен сабвуфер, то измените настройку выходов

задних громкоговорителей в соответствии с начальными установками. (Смотрите Инструкцию пользова-

телю). Выход сабвуфера данного устройства является монофоническим.

Предварительный

усилитель (приоб-

ретается отдельно)

Такой способ соединений громкоговорителей применяется в том случае,

если имеется самостоятельный усилитель (приобретается отдельно)

(А)

(А)

(С)

(С)

(D)

(D)

(Е)

(Е)
