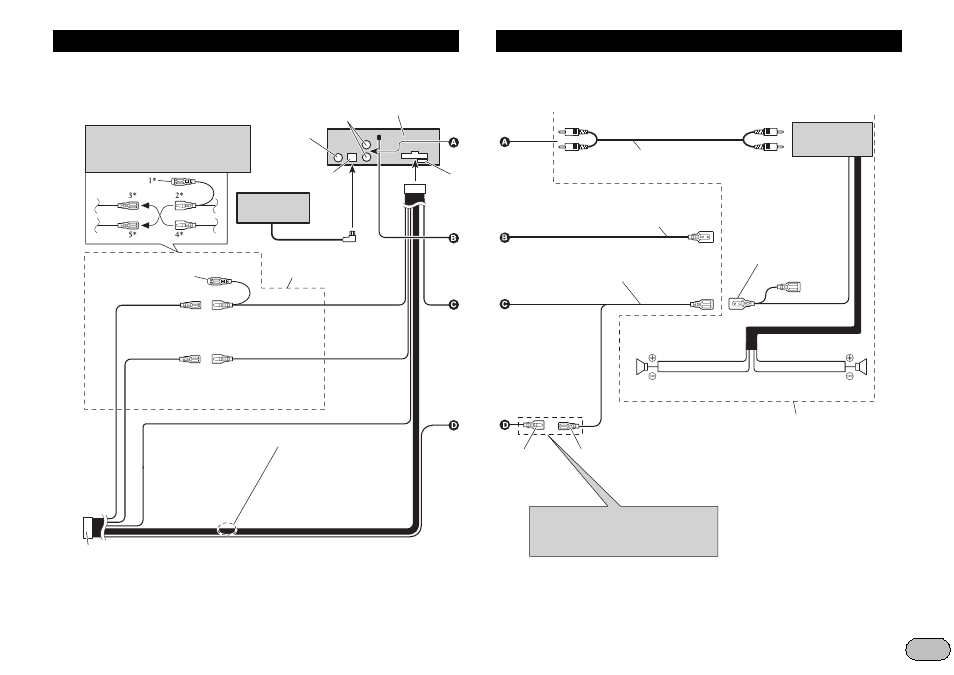

Подключение устройств
Проводка этого устройства окрашена в соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, фун
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Проигрыватель
Малти КД (про
дается отдельно)
Гнездо антенны
Кабель IP BUS
Подключите контакты од
ного цвета друг к другу.
Колпак (1*)
Если этот разъем не
используется, не уда
ляйте колпак.
Задний выход
Желтый (3*)
Резерв (или До
полнительно)
Желтый (2*)
К разъему, на который питание
подается постоянно, независимо
от положения ключа зажигания.
Красный (5*)
Дополнительно
(или Резерв) Красный (4*)
К электрическому разъему, уп
равляемому ключом зажигания
(12 В постоянного напряжения)
включение/выключение.
Черный (земля)
К металлическому
кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO
может быть разделен на два. В этом
случае подключите оба разъема.
Контакты громкоговорителей
Белый:
Передний левый 3
Белый/черный: Передний левый #
Серый: Передний правый 3
Серый/черный: Передний правый #
Зеленый: Задний левый 3
Зеленый/Черный: Задний левый #
Фиолетовый:
Задний правый 3
Фиолетовый/
черный:
Задний правый #
Это устройство
Вход IP BUS (синий)
Синий/белый
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного напряжения.)
Дистанционное
управление системой
Расположение контактов разъема ISO различа
ется в зависимости от типа автомобиля. Со
едините 6* и 7*, если Контакт 5 служит для уп
равления антенной. В автомобиле другого типа
никогда не соединяйте 6* и 7*.
Синий/белый
(6*)
Синий/белый (7*)
К разъему управления автономной антенной.
(Максимум 300 мА, 12 В постоянного напряжения.)
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите
его к контакту Audio Mute (приглушение звука) на сото
вом телефоне. Если Вы не используете сотовый теле
фон, не подключайте контакт Audio Mute.
Пре
дохра
нитель
Задний громкого
воритель (левый) Задний громкого
воритель (правый)
Соединительные кабели с контактными
гнездами RCA (продаются отдельно)
Усилитель мощ
ности (продается
отдельно)
Делайте эти соединения при использовании
другой лампы (продается отдельно).
