Установка Установка
Подключения
Внимание!
Подключайте к приемнику акустические системы
мощностью не менее 50 Вт и имеющие сопротивле-
ние в пределах 4–8 Ом. Не используйте с этим при-
емником акустические системы с сопротивлением
1–3 Ом.
Черный провод является заземлением. При установ-
ке приемника или усилителя мощности (продается
отдельно) провод заземления должен подключаться
первым. Обеспечьте его надежное крепление к ме-
таллическому корпусу автомобиля. Провода зазем-
ления приемника, усилителя мощности или любых
других устройств должны подключаться к автомо-
билю с помощью отдельных винтов. Если винтовое
крепление заземляющего провода ослабнет или
отсоединится, это может привести к возгоранию,
появлению дыма и отказу устройства.
*1 Не входят в комплект приемника
Важные замечания
При установке приемника в автомобиле, не имею-
щем на ключе зажигания положения ACC (прина-
длежности), красный провод должен обязательно
подключаться к клемме, напряжение на которой
зависит от положения ключа, в противном случае
работа приемника может привести к разряду акку-
мулятора.
Положение ACC имеется Положение ACC отсутствует
Используйте этот приемник только в автомобилях с
12-вольтовым питанием и заземленным отрицатель-
ным полюсом аккумулятора. В противном случае
может произойти возгорание или отказа приемника.
Во избежание короткого замыкания, перегрева или
отказа приемника придерживайтесь приведенным
далее рекомендациям:
- перед установкой приемника отключите отрица-
тельную клемму аккумулятора;
- закрепляйте провода специальными хомутами или
изоляционной лентой. Обмотайте изоляционной
лентой все оголенные провода, чтобы не допустить
их контакта с металлическими частями автомобиля;
- прокладывайте все провода на удалении от под-
вижных деталей, например рычага коробки передач
или направляющих для сидений;
- прокладывайте все провода на удалении от мест с
повышенной температурой, например от выходного
отверстия обогревателя;
- не подключайте желтый провод к аккумулятору,
пропуская его через отверстие в отсек двигателя;
- соединители всех неподключенных проводов изо-
лируйте изоляционной лентой;
- не укорачивайте какие-либо провода;
- никогда не подключайте к проводу питания при-
емника другие устройства. Это может привести к
превышению максимального тока;
- используйте предохранители только рекомендо-
ванного номинала;
- не допускается подключение отрицательных про-
водов акустических систем напрямую к земле;
- не допускается скручивание отрицательных прово-
дов нескольких акустических систем.
При включении приемника управляющие сигналы
передаются по бело-синему проводу. Подключите
этот провод к системе дистанционного управления
внешнего усилителя мощности или клемме управле-
ния антенной автомобиля (12 В, максимальный ток
300 мА). Если автомобиль снабжен антенной, уста-
навливаемой на стекле, подключайте этот провод к
клемме питания антенного усилителя.
Никогда не подключайте бело-синий провод к клем-
ме питания внешнего усилителя мощности. Кроме
того, не подключайте его к --клемме питания авто-
мобильной антенны – это может привести к разряду
аккумулятора или плохой работе приемника.

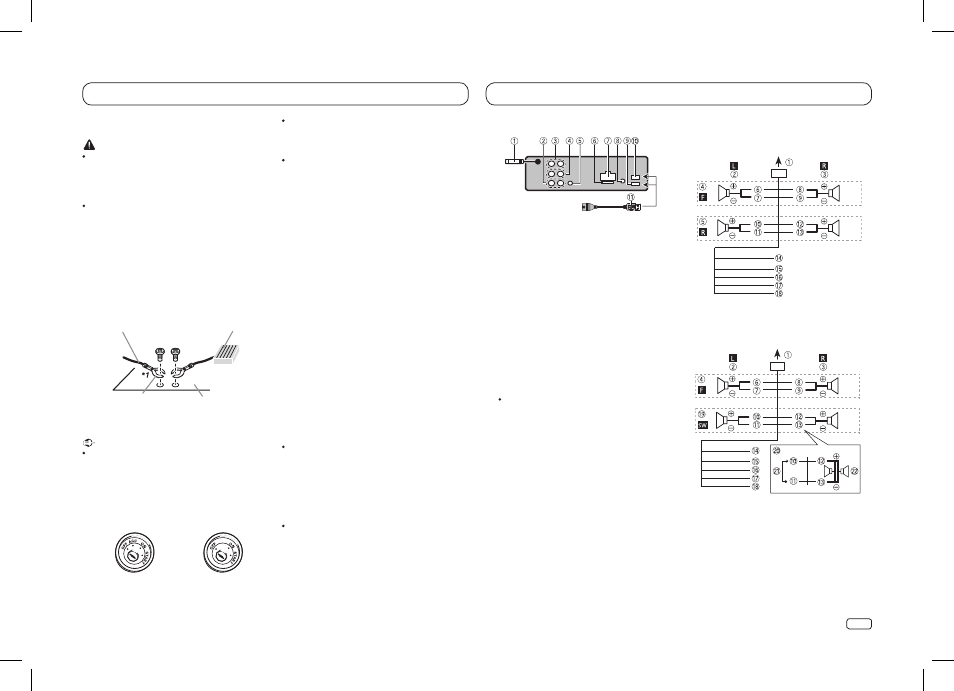

Заземляющий провод Усилитель мощности
Другие электронные
устройства автомобиля Металлические части
корпуса автомобиля
Данное устройство
1 Вход антенны
15 см
2 Выходы на сабвуфер
3 Выходы на тыловые АС
4 Выходы на фронтальные АС
5 Вход AUX (стереофоническое гнездо 3,5 мм)
6 Плавкий предохранитель
7 Вход провода питания
8 Вход проводного устройства дистанционного управ-
ления
Сюда можно подключить жестко смонтированный
адаптер дистанционного управления (приобретается
отдельно).
9 USB-порт 1
0 USB-порт 2
! USB-кабель
1,5 м
В случае одновременного подключения устройств
к пору USB1 (запоминающее устройство USB 1)/
iPod1
(iPod, подключенный через USB-порт 1) и
к порту USB2 (запоминающее устройство USB 2)/
iPod2
(iPod, подключенный через USB-порт 2)
используйте USB-кабель Pioneer CD-U50E, кроме
обычного USB-кабеля Pioneer.
Провод питания
Выполните эти соединения, если вы не собираетесь под-
ключать вывод на тыловые АС к сабвуферу.
Выполните эти соединения, если вы используете сабву-
фер без дополнительного усилителя.
1 К входу провода питания
2 Левый канал
3 Правый канал
4 Фронтальная АС
5 Тыловая АС
6 Белый
7 Бело-черный
8 Серый
