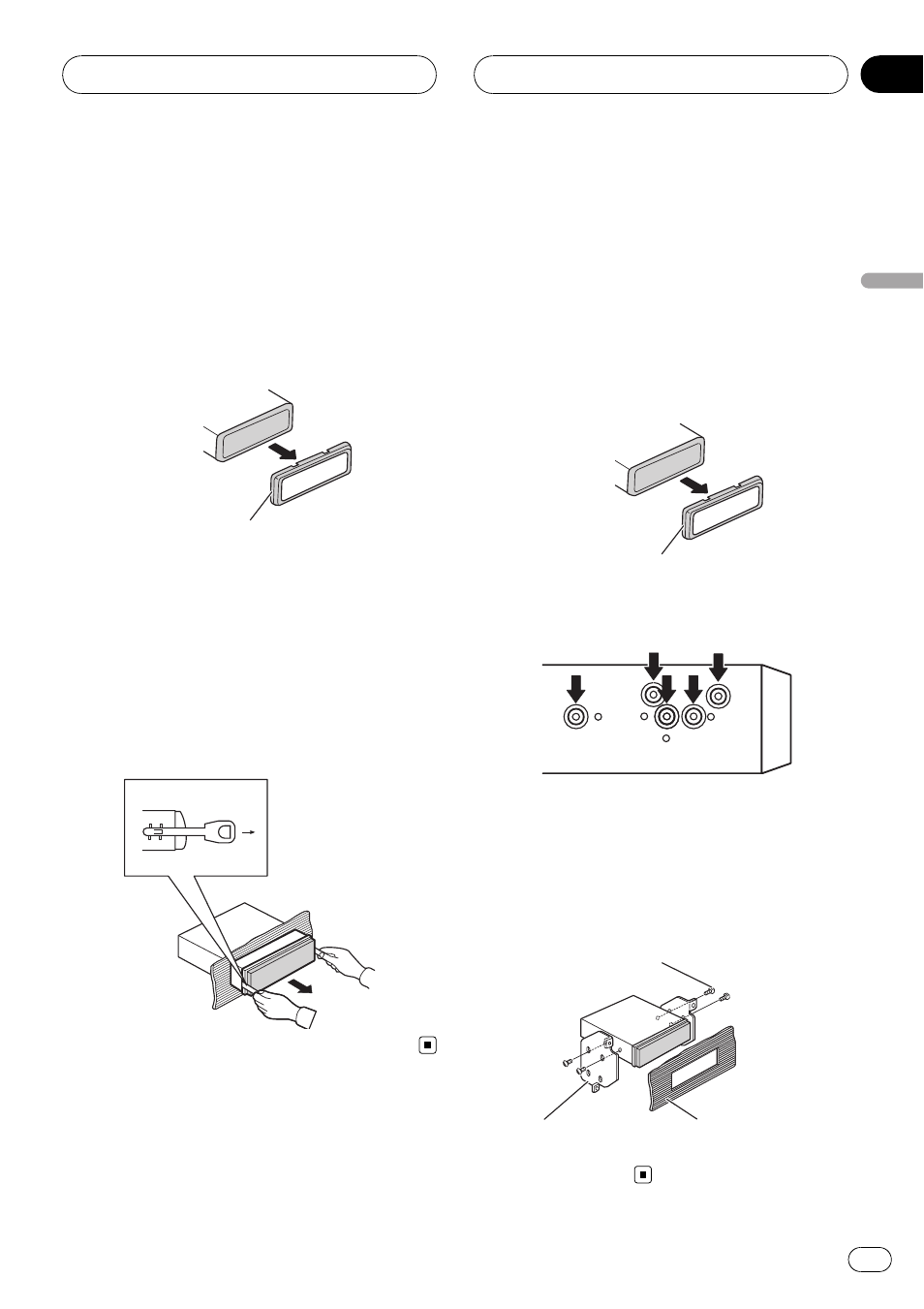

Демонтаж устройства
1
Выдвиньте верхнюю и нижнюю
часть декоративной рамки наружу,
чтобы снять ее. (При установке рамки
ее сторона с канавкой должна быть
внизу.)
! Рамку легче снимать при снятой панели
управления.
Декоративная рамка
2
Вставьте прилагаемые экстракторы
с обеих сторон устройства до щелчка.
! Горизонтально вставьте экстракторы в
устройство. В противном случае они
могут застрять между обоймой и глав-
ным устройством.
3
Вытяните устройство из передней
панели автомобиля.
Заднее крепление
стандарта DIN
1
Выдвиньте верхнюю и нижнюю
часть декоративной рамки наружу,
чтобы снять ее. (При установке рамки
ее сторона с канавкой должна быть
внизу.)
! Рамку легче снимать при снятой панели
управления.
Декоративная рамка
2
Совместите отверстия на крон-
штейне и боковых панелях устройства.
3
Закрутите по два винта с каждой сто-
роны.
! Используйте винты либо с круглыми (5
мм × 6 мм), либо с плоскими головками
(5
мм × 6 мм), в зависимости от формы
отверстий под винты кронштейна.
Винт
Монтажная рамка
Приборная панель или
консоль
