Pioneer DEH-P4500R - Инструкция (Страница 7)

7

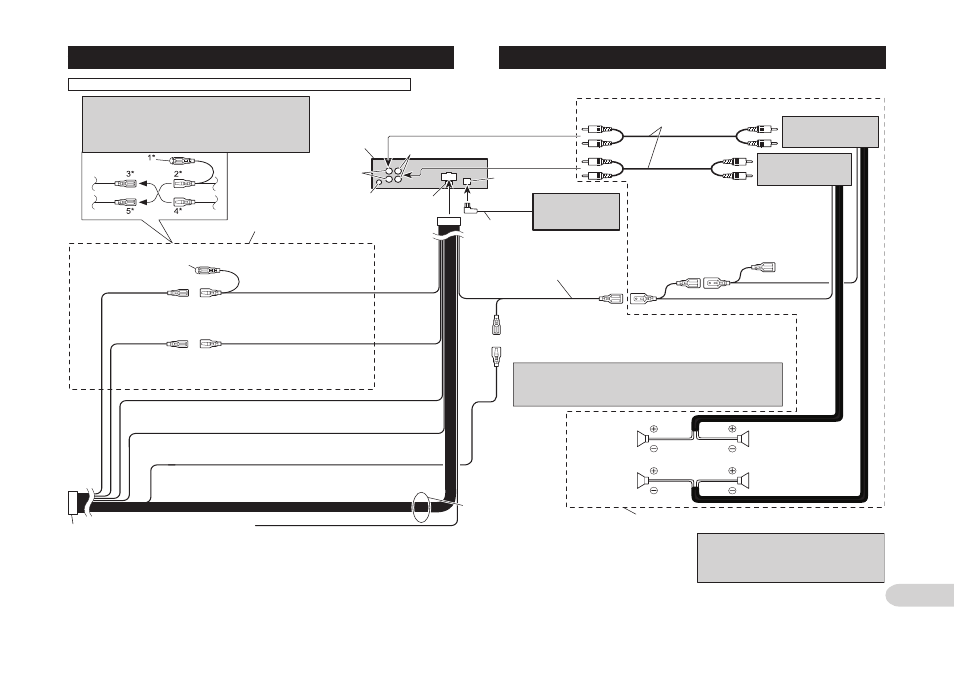

Установка
Примечание:
В зависимости от типа автомобиля, функции 3* и 5*
могут различаться. В этом случае подключите 2* к 5*,
а 4* к 3*.
Это устройство
Выход сабвуфера или
выход без затухания
Гнездо антенны
Предохранитель
Вход IP-BUS (синий)
Соединительные кабели с контактными
штекерами RCA (продаются отдельно).
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Проигрыватель
Малти КД (про-
дается отдельно)
Кабель IP-BUS
Подключите контакты одного
цвета друг к другу.
Колпак (1*)
Если этот разъем не исполь-
зуется, не удаляйте колпак. Синий/белый
К разъему управления усилителя мощ-
ности. (Максимум 300 мА 12 В постоян-
ного тока.)
Дистанционное управление системой Желтый (3*)
Резерв (или До-
полнительно)
Желтый (2*)
К разъему, на который питание подается
постоянно, независимо от положения ключа
зажигания.
Синий/белый (7*)
К разъему управления автоном-
ной антенны. (Максимум 300 мА
12 В постоянного тока.)
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, управляемому
ключом зажигания (12 В постоянного тока)
включение/выключение. Синий/белый (6*)
Расположение контактов разъема ISO различается в зависимости
от типа автомобиля. Соедините 6* и 7*, если Контакт 5 служит для
управления антенной. В автомобиле другого типа никогда не со-
единяйте 6* и 7*.
Оранжевый/белый
К разъему переключателя подсветки
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях
разъем ISO может быть раз-
делен надвое. В этом случае
подключите оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите его к
контакту Audio Mute (приглушение звука) на сотовом телефо-
не. Если Вы не используете сотовый телефон, не подключай-
те контакт Audio Mute.
Фронтальный
громкогово-
ритель
Фронтальный
громкоговоритель
Левый Правый
Cабвуфер Cабвуфер
Выполните эти подключения, если Вы используете допол-
нительный усилитель мощности (продается отдельно). Контакты громкоговорителей
Белый
: Фронтальный левый ª
Белый/черный : Фронтальный левый ·
Серый : Фронтальный правый ª
Серый/черный : Фронтальный правый ·
Зеленый : Тыловой левый ª или Сабвуфер ª
Зеленый/Черный : Тыловой левый · или Сабвуфер ·
Фиолетовый : Тыловой правый ª или Сабвуфер ª
Фиолетовый/черный : Тыловой правый · или Сабвуфер ·
Примечание:
Настройте начальные параметры этого устрой-
ства (обратитесь к инструкции по эксплуата-
ции). Выход сабвуфера этого устройства явля-
ется монофоническим.
Проводка этого устройства окрашена в соответствии с новым стандартом.
