18
Ru
1

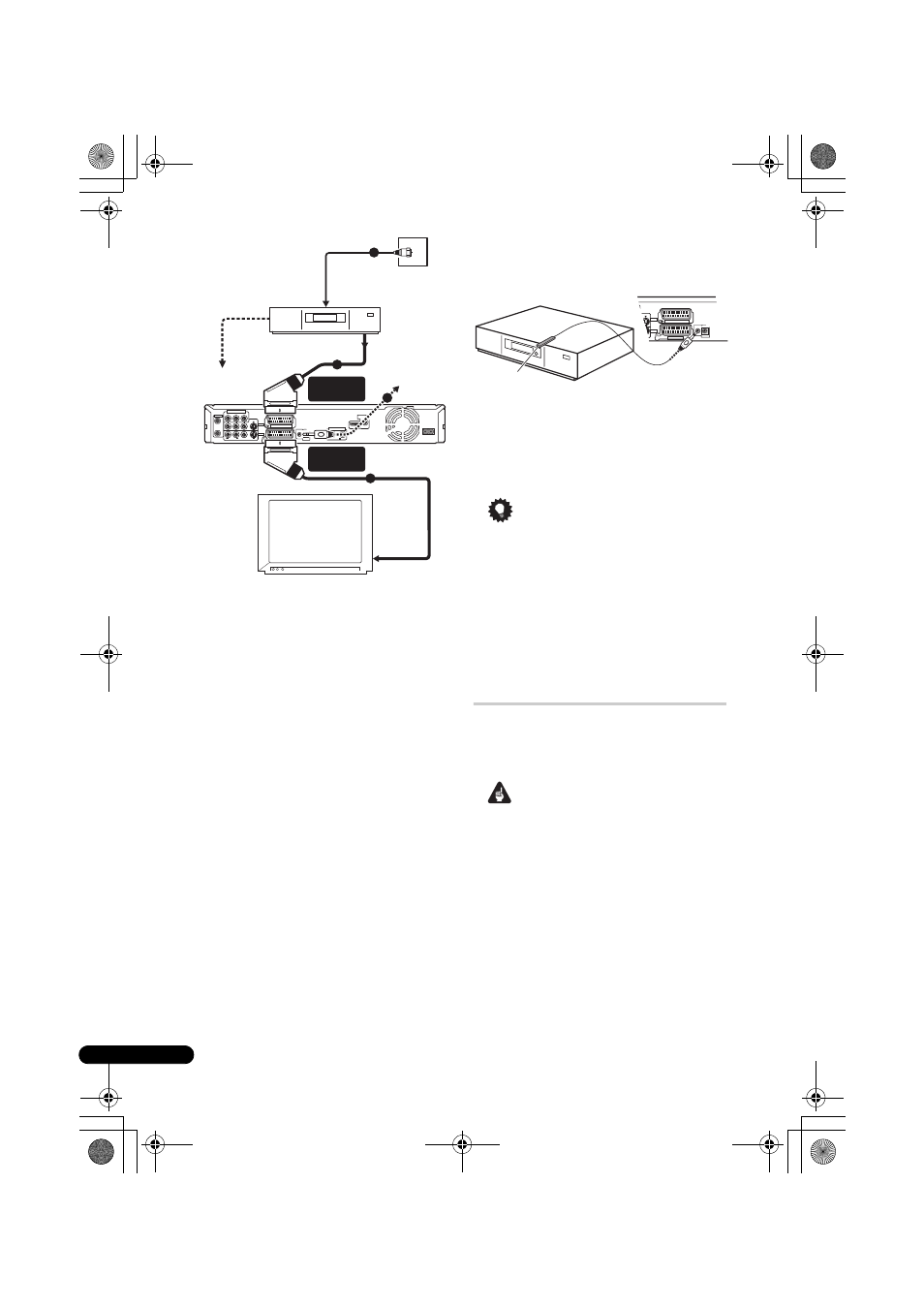

Подключите антенный кабель, как
показано на схеме.
Для получения дополнительной информации о
подключении телевизионной антенны, включая
подключение этого рекордера к используемому
телевизору, см. раздел Подключение ТВ
антенны на стр. 15.
2
Используйте кабель SCART (не входит в
комплект) для подсоединения разъема
аудио/видео AV1 (RGB)-TV к разъему SCART
AV
телевизора.
Это позволит просматривать диски.
3
С помощью другого кабеля SCART
соедините разъем аудио/видео AV2 (INPUT 1/
DECODER)
с разъемом SCART на приемнике
кабельного телевидения/спутниковом
ресивере.
Это позволит записывать телевизионные
каналы, транслируемые с кодированием.
4
Подключите комплектный кабель
G-LINK™
к гнезду G-LINK™.
Это позволит управлять тюнером внешнего
ресивера, используя систему GUIDE Plus+™.
Поместите ИК-передатчик на конце кабеля
G-LINK™ так, чтобы ИК-приемник
кабельного/спутникового ресивера мог
принимать сигналы управления (см. схему).
Если ИК-приемник не удается найти на
передней панели, обратитесь к инструкции для
кабельного/спутникового ресивера. Другой
способ: поэкспериментируйте с пультом
дистанционного управления, поднося его очень
близко к ресиверу, пока не определите
положение, при котором ресивер будет
реагировать на команды.
Совет
• Этот ресивер имеет «сквозную» функцию,
которая позволяет запись ТВ программ со
встроенного ТВ тюнера этого рекордера во
время просмотра видео, воспроизводимого
используемым видеомагнитофоном (Для
использования этой функции в режиме
ожидания для режима Power Save
(
Энергосбережение) должен быть выбран
параметр Off (Выкл.) – см. раздел Power
Save (Энергосбережение) на стр. 130).
Подключение внешнего
декодера (1)
При наличии специального внешнего декодера
для системы спутникового или кабельного
телевидения выполните описанную ниже
установку. Смотрите вышенаписанное для
подсоединения G-LINK™ кабеля.
Внимание
• Не подсоединяйте декодер
непосредственно к рекордеру.
• Информация, поступающая с декодера
(например, относящаяся к платным услугам
телевидения) отображается только, если
рекордер выключен (находится в режиме
ожидания).
• Для обеспечения правильной записи по
таймеру с помощью этого рекордера
видеомагнитофон/спутниковый ресивер/
приемник кабельного телевидения во время
записи должен быть включен.
Настенная розетка
спутниковой,
обычной антенны
или кабельного ТВ
Ресивер кабельного/
спутникового
телевидения
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
COMPONENT VIDEO OUT
Т
К входу
антенны
рекордера
1
2
3
AV2 (INPUT 1/
DECODER)
AV1 (RGB) - TV
К выходу
антенны
4
От SCART
аудио и
видео
(AV)
разъема
К SCART
аудио и
видео
(AV)
разъему
К входу
антенны
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
O
INPUT 3
OUTPUT
Кабель G-LINK
