5
Подключение телевизора
Если вы ни разу не занимались подключением различных типов оборудования, или у вас
возникают с этим проблемы, то советы, приведенные в этой главе для вас. (Шнуры не входят в
комплект поставки).
Коаксиальный кабель - это стандартный кабель, который подключается к антенне или к блоку
кабельного конвертера. Для подключения коаксиального требуется гнездо типа F.
Видео и аудио шнуры как правило различаются по цветам в соответствии с их применением:
видео шнур имеет желтый цвет, а шнуры для передачи аудиосигнала обозначены красным и
белым цветом. Красный шнур отвечает за передачу стереосигнала на правый канал, а белый -
на левый (или моно). Вы можете также заметить, что разъемы на задней панели телевизора
обозначны тем же цветом, что и подключаемые к ним шнуры.
СКАРТ-кабель - это стандартный кабель, который используется для подключения
дополнительного оборудования.
СКАРТ-кабель используется только с устройствами, поддерживающими подключение через
СКАРТ-разъем.
Комбинированный видеошнур состоит из трех шнуров и используется для достижения наиболее
качественного изображения.
Комбинированный видеошнур используется только с устройствами, поддерживающими
подключение посредством совмещенного видеошнура.
Внимание:
Ö Включайте телевизор в сеть только после подключения всех выполнения всех остальных
подключений.

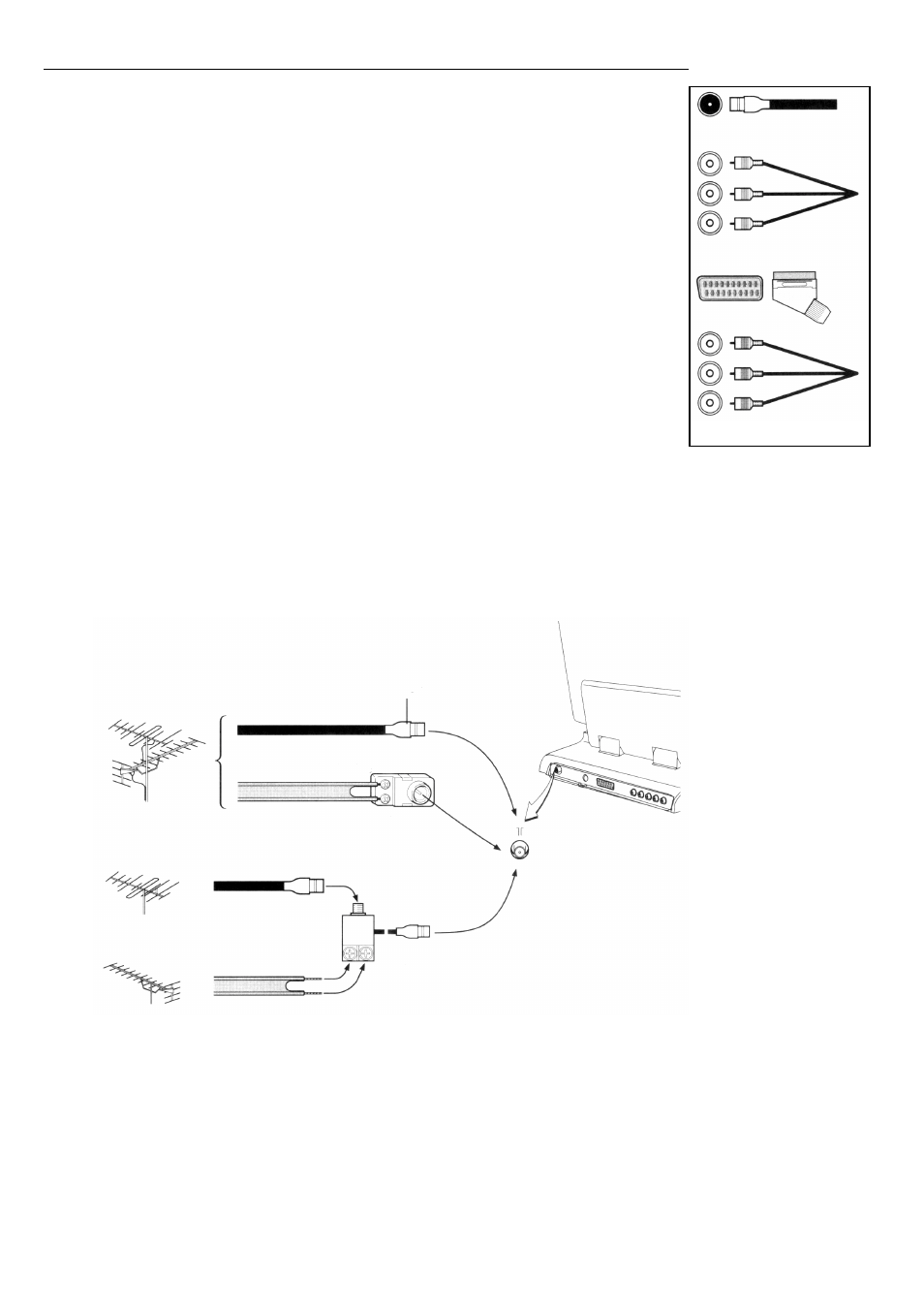

Подключение антенны или кабеля без блока декодера
VHF/UHF
VHF
UHF
Штекер
(не входит в комплектацию)
коаксиальный кабель с
сопротивлением 75 Ом
двухпроводной кабель с
сопротивлением 300 Ом
ИЛИ
ИЛИ
Переходник для антенны
(не входит в комплектацию)
Преобразователь U/V
(не входит в комплектацию)
Коаксиальный (антенный) кабель
Стандартный аудио/видео кабель
(красный / белый / желтый)
СКАРТ-шнур
Комбинированный видеошнур
