Страница 5: Подключение внешнего оборудования
5
-
-
-
VIDEO
AUDIO
( VIDEO IN )
( MONITOR )
( V I D E O I N )
(MONITOR)
VIDEO
AUDIO
( VIDEO IN )
( MONITOR )
L
R

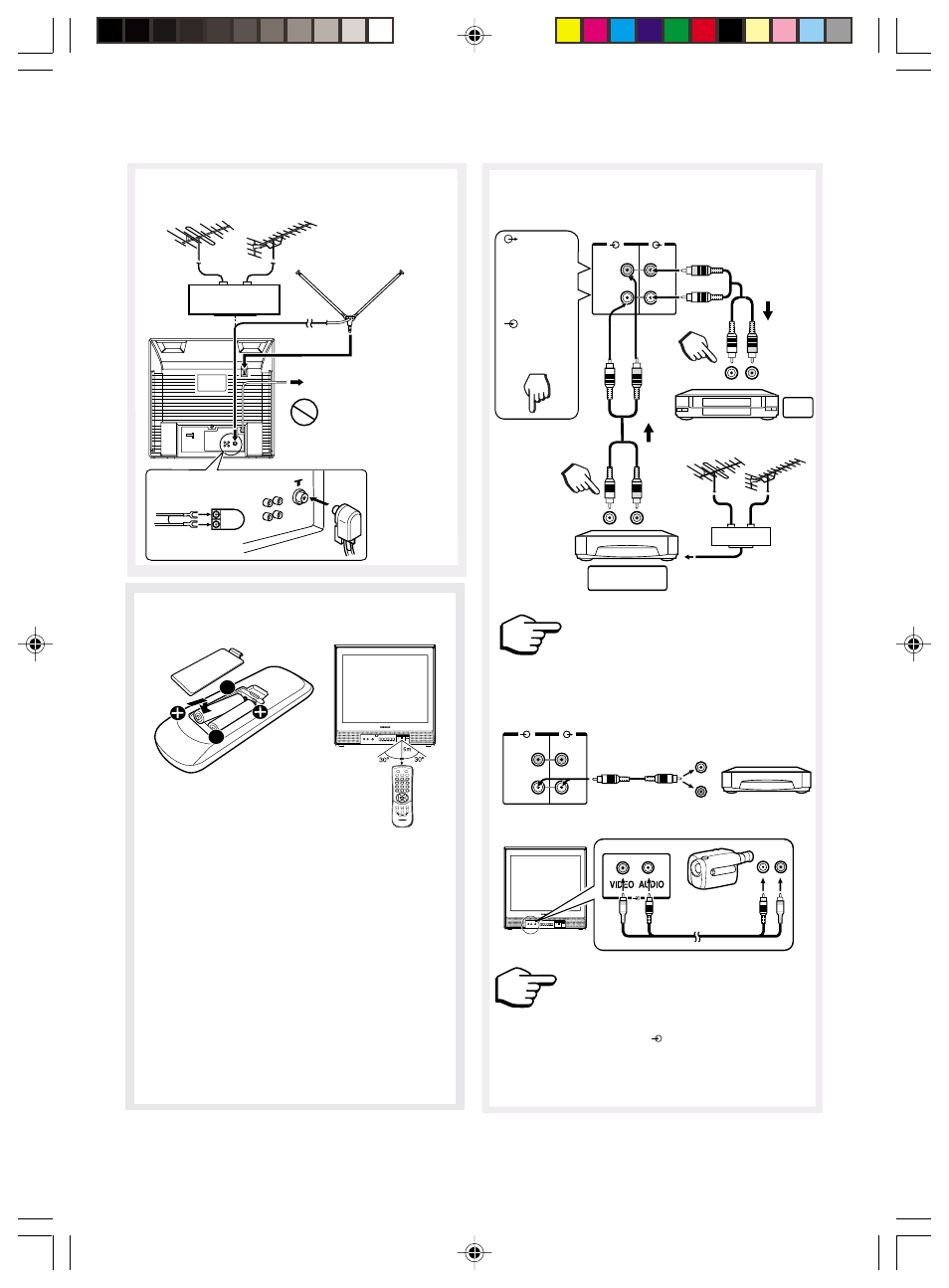

ПОДГОTОBKA
Подсоединение для Антенны
и Шнура питания
Телескопическая
антенна
ОВЧ
(VHF)
УВЧ
(UHF)
Микширующее
устройство
К стенной розетке
переменного тока
Не используйте источник
питания, дающий ток,
иной, чeм переменный
тoк 220-240 В.
Антенный адаптер
Установка батарей в пульт
дистанционного управления
Требует двух
батарей R03 (AAA)
• В случае неправильной работы пульта
дистанционного управления или уменьшения
дальности его работы замените обе батарейки
на новые.
• Если пульт дистанционного управления в
течение длительного периода времени не
используется или если батарейки разрядились,
извлеките их из батарейного отсека во
избежание утечки электролита.
• Не роняйте, не мочите и не разбирайте Пульт
Дистанционного Управления.
Осторожно:
• Hе бросайте батарейки в огонь. Выбрасывайте
батарейки в специально предназначенных для
этого местах в соответствии с местными
правилами.
• Не используйте одновременно батарейки
разных типов или использованные батарейки
вместе с новыми.
Подключение внешнего
оборудования
(МОNITOR)
Терминал выхода:
выводит Аудио-
Видеосигналы. Сигналы
поступают из Антенного
входа (Aerial input) или
Аудио-Видеовхода
(AV IN).
Входной терминал
См. ПРИМЕЧАНИЕ
2
См.
ПРИМЕЧАНИЕ 1
ЗАПИСЬ
(REC)
Видеомагнитофон
(Без встроенного тюнера)
ВOСПРOИЗВЕДЕНИЕ
(PLAYBACK)
Микширующее
устройство
Выходной зажим
См. ПРИМЕЧАНИЕ
1
ОВЧ
(VHF)
УВЧ
(UHF)
Видеомагнитофон
и т.д.
Подключите аудиосигнал к разъему
L / M O N O с т е р е о ф о н и ч е с к о г о
оборудования. Для оборудования,
не имеющего терминал Л/МОНО (L/
MONO), а только Л (L), подсоединяйте
в следующем порядке.
AUDIO OUT
или
IN
внешнее
оборудование
AUDIO IN
или
OUT
П е р е д н и е А у д и о / В и д е о ( A / V )
терминалы очень удобны для
подключения видеокамер или
игровой аппаратуры. Однако, при
подключении другой аппаратуры к
терминалу
( V I D E O I N )
на задней панели,
могут возникнуть аудио или видео
помехи, в таком случае, пожалуйста,
отключите аппаратуру от данного
терминала.
ПРИМЕЧАНИЕ 2
A
C
C
AUDIO
VIDEO
ПРИМЕЧАНИЕ 1
AUDIO
VIDEO
