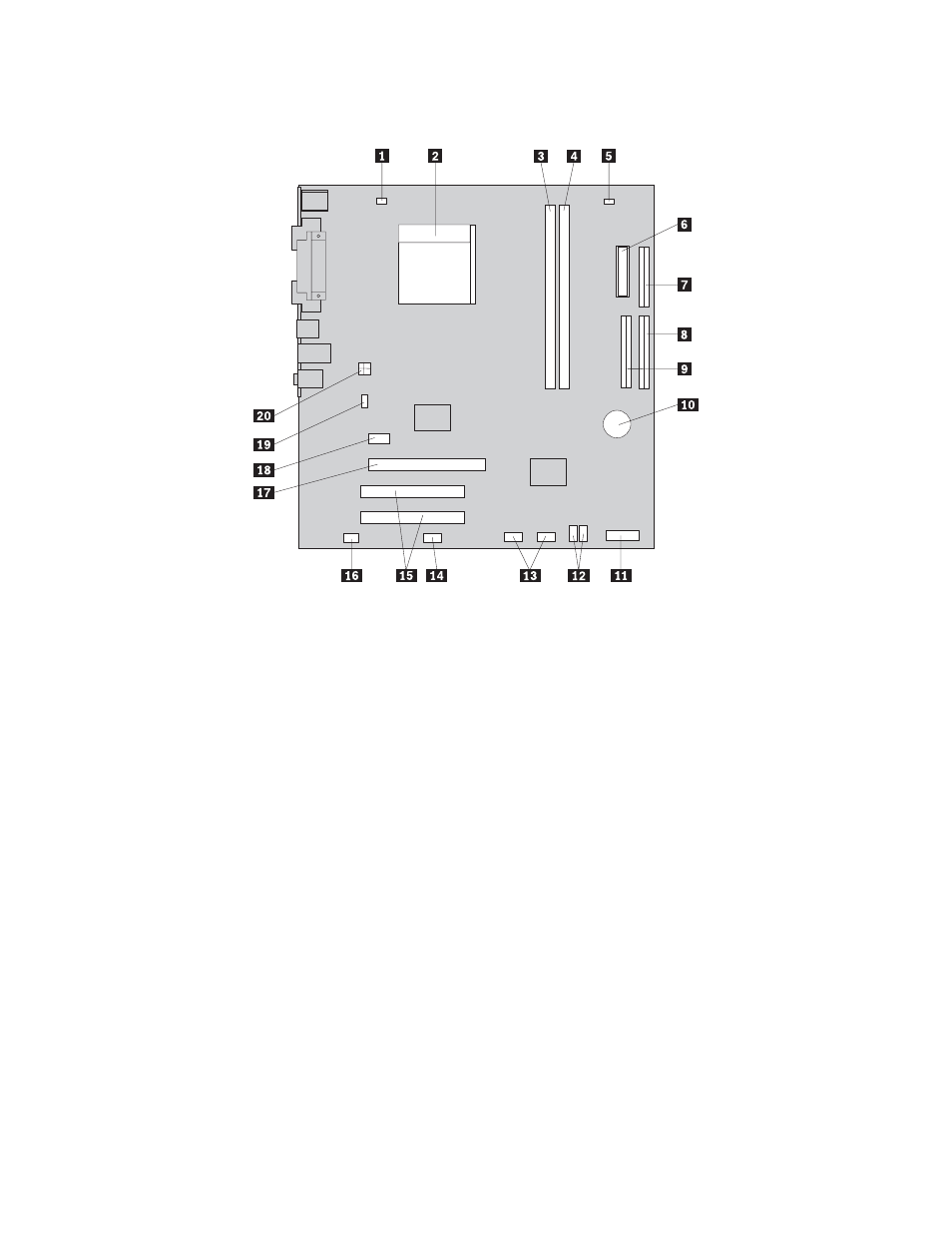

На приведенном ниже рисунке показано размещение компонентов на материнской
плате некоторых моделей компьютеров.
1 Разъем вентилятора микропроцессора 11 Разъем лицевой панели
2 Микропроцессор и радиатор 12 Разъемы SATA IDE (2)
3 Разъем памяти 1 13 Передние разъемы USB (2)
4 Разъем памяти 2 14 Последовательный разъем (COM2)
5 Переключатель Clear CMOS/Recovery
(Очистка CMOS/Восстановление)
15 Разъемы контроллеров PCI (2)
6 Разъем для подключения шнура
питания
16 Аудиоразъем лицевой панели
7 Разъем дисковода для дискет 17 Разъем контроллера PCI Express x16
8 Разъем IDE 1 18 Разъем контроллера PCI Express x1
9 Разъем IDE 2 19 Разъем вентилятора компьютера
10 Батарейка 20 Разъем питания 12 В
26 Руководство пользователя
