Установка

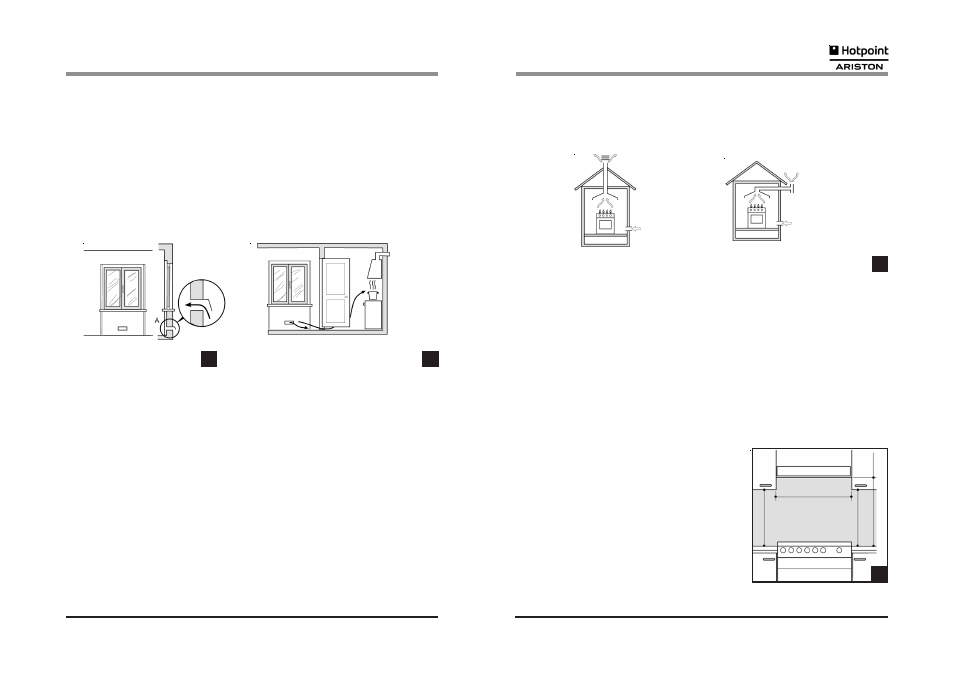

Вентиляция помещения
В соответствии с действующими стандартами по установке газового оборудо-
вания плита может быть установлена только в помещениях с постоянной вен-
тиляцией. Помещение должно иметь вентиляционную систему, обеспечива-
ющую удаление продуктов сгорания (приток воздуха должен составлять не
менее 2 м
3
/ч на каждый киловатт мощности устанавливаемого оборудования).
Труба, идущая к входному вентиляционному отверстию, защищенному решет-
кой, должна иметь внутреннее поперечное сечение 100 см
2
и проложена так,
чтобы исключить засорение в любой ее части (рис. 1).
Если рабочая поверхность плиты не оснащена устройством безопасности,
входное вентиляционное отверстие должно быть увеличено на 100% (с мини-
мальным поперечным сечением трубы 200 см
2
).
Когда поток воздуха поступает из смежных помещений (при условии, что они
не являются коммунальными частями здания, пожароопасными помещения-
ми или спальнями), их входные вентиляционные отверстия также должны быть
оснащены наружной воздухоотводной трубой, как описано выше (рис. 2).
! После продолжительного использования оборудования желательно открыть
окно или увеличить скорость работающего вентилятора.
3
Пример обеспечения
притока воздуха
Приточное
отверстие А
1
2
Смежное
помещение
Помещение, требующее
вентиляции
Увеличение зазора между дверью
и порогом для свободного прохода
приточного воздуха
Отвод отработанного воздуха
Эффективное удаление продуктов сгорания будет обеспечено при использо-
вании вытяжки, подключенной к наружному дымоотводу, или электрического
вентилятора, автоматически включающегося каждый раз, когда оборудова-
ние работает (рис. 3).
Вытяжка при наличии дымохода
(только для кухонного оборудования)
Прямая вытяжка наружу
Расположение и выравнивание
! Плита может быть установлена рядом с любой кухонной мебелью, не пре-
вышающей оборудование по высоте.
! Стена, соприкасающаяся с задней частью оборудования, должна быть сде-
лана из невоспламеняющихся, термостойких материалов (выдерживать на-
грев до 90°C).
Для правильной установки:
• Разместите оборудование в кухне, столовой, но не в ванной комнате.
• Если рабочая поверхность плиты выше рядом стоящей кухонной мебели,
последняя должна находится на расстоянии не менее 600 мм от оборудо-
вания.
• Минимальное расстояние между рабочей
поверхностью плиты и навесными шкафа-
ми (полками) должно составлять 420 мм.
Это расстояние следует увеличить до
700 мм, если навесные шкафы выполнены
из горючих материалов (рис. 4).
• Шторы / жалюзи не должны находиться
позади плиты или на расстоянии менее
200 мм от ее боковых сторон.
• Вытяжки устанавливаются согласно их ин-
струкциям по установке.
min. 420 ìì
min. 420 ìì
min.700 мм без вытяжки
min. 650 мм с вытяжко
й
ВЫТЯЖКА
min. 600 мм
4
