11 CISPH 640 M..., CISPH 640 MS..., CISPH 640 MST... 10 CISPH 640 M..., CISPH 640 MS..., CISPH 640 MST...
Оборудование, подключенное с нарушением требований безопасности
бытовых приборов большой мощности, изложенных в настоящей инструк-
ции, является потенциально опасным. Производитель не несет ответ-
ственности за ущерб здоровью и собственности, если он вызван
несоблюдением указанных норм установки.
Настройка рабочей поверхности на различные типы газа
Если тип газа, который Вы будете использовать, отличается от того, на кото-
рый настроена рабочая поверхность (см. маркировку на нижней стороне ра-
бочей поверхности или на упаковке), необходимо заменить газовые жиклеры
следующим образом:
• снимите решетки и выньте горелки из гнезд;
• выверните жиклеры 7 мм торцевым ключом и замените их подходящими
(см. таблицу 1 «Характеристики горелок и жиклеров»);
• соберите все компоненты в обратном порядке.
Если давление газа отличается от указанного в таблице, необходимо устано-
вить подходящий регулятор давления в соответствии с местными стандарта-
ми пользования газовой сетью.
Регулировка поступления воздуха в горелки
Регулировки не требуется.

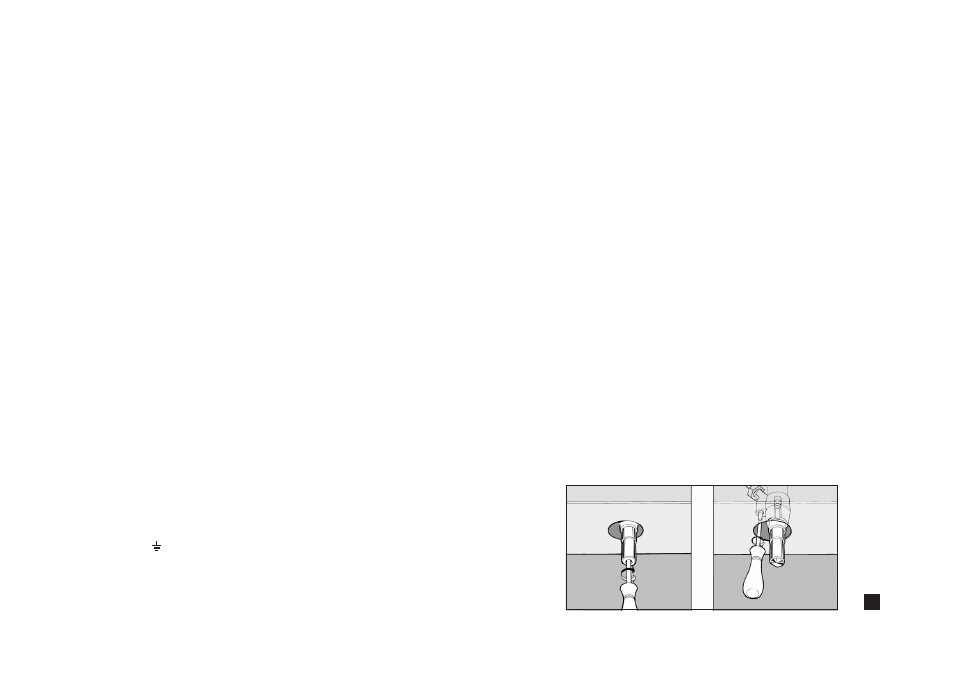

Регулировка минимального пламени
• поверните газовый клапан к минимальному положению;
• снимите рукоятку и вращайте ее регулировочный винт (расположен сбоку
или внутри стержня регулятора) в разные стороны пока пламя не станет
малым, но устойчивым (рис. 9).
N.B. В случае со сжиженным газом регулировочный винт должен быть закру-
чен по часовой стрелке полностью.
• проверьте, чтобы при быстром повороте рукоятки от максимального к ми-
нимальному пламя не гасло;
• при несрабатывании системы безопасности (термопары) при минимальном
поступлении газа, увеличьте его уровень регулировочным винтом.
9
Контроль плотности подсоединения
После подключения проверьте наличие утечек, смочив соединение мыльным
раствором (пузырьки на поверхности укажут место утечки). Никогда не исполь-
зуйте для проверки пламя.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Подключение рабочей поверхности производится по трехпроводной схеме в
соответствии с информационной табличкой, расположенной под оборудова-
нием.
Провод заземления имеет цветовую маркировку желтого и зеленого цвета.
В случае установки рабочей поверхности вместе со встроенной духовкой, под-
ключение следует выполнять отдельно, что обусловлено требованиями безо-
пасности и обеспечивает удобство проведения работ по обслуживанию и
ремонту.
Подсоединение кабеля к сети
Оснастите питающий кабель соответствующей вилкой (см. информационную
табличку) или непосредственно подключите оборудование к сети (без вилки и
розетки). В последнем случае должен быть установлен многолинейный
выключатель, соответствующий нагрузке, с расстоянием между разведенны-
ми контактами не менее 3 мм, причем линия заземления не должна разры-
ваться.
Питающий кабель следует располагать так, чтобы по всей длине он никогда не
нагревался до температуры, превышающей на 50°С комнатную. Перед подсо-
единением убедитесь в том, что:
√ провода и соединения проводов в вилке и розетке, предохранители и проб-
ки могут выдержать рабочую нагрузку (см. информационную таблицу);
√ рабочая поверхность надежно заземлена в соответствии с правилами и тре-
бованиями, предъявляемыми к заземлению бытовой техники;
√ розетка или многолинейный выключатель находятся в легкодоступном
месте.
Важно: электрические провода имеют следующую цветовую маркировку:
зелено-желтый — заземление;
синий — нейтраль;
коричневый или черный — фаза.
При несоответствии заводского соединения проводов силового кабеля и со-
единения проводов в вилке проделайте следующие действия:
- зеленый & желтый или просто зеленый провод сети подсоедините к кон-
такту «Е», или , или зеленому, или зелено-желтому;
- коричневый провод сети через кабель подсоедините к контакту «L», или к
красного цвета;
- синий провод сети подсоедините к контакту «N» или контакту черного
цвета.
