Инструкция по эксплуатации Hotpoint Ariston FB52 IX
Страница 3
5
55
5
5
FB 52 C.2, FB 52 C.2 IX, FB 52 C.2 IX TD, FB 52 AC.1, FB 56 C.2, FB 56 C.2 IX, FB 56 C.2 IX TD
4
44
4
4
FB 52 C.2, FB 52 C.2 IX, FB 52 C.2 IX TD, FB 52 AC.1, FB 56 C.2, FB 56 C.2 IX, FB 56 C.2 IX TD
Подключение к электросети
! Эти духовки оснащены трехжильным питающим кабелем, предназначенным
для работы с переменным током, напряжение и частота которого указаны в
табличке технических характеристик (расположенной на оборудовании).
Установка питающего кабеля

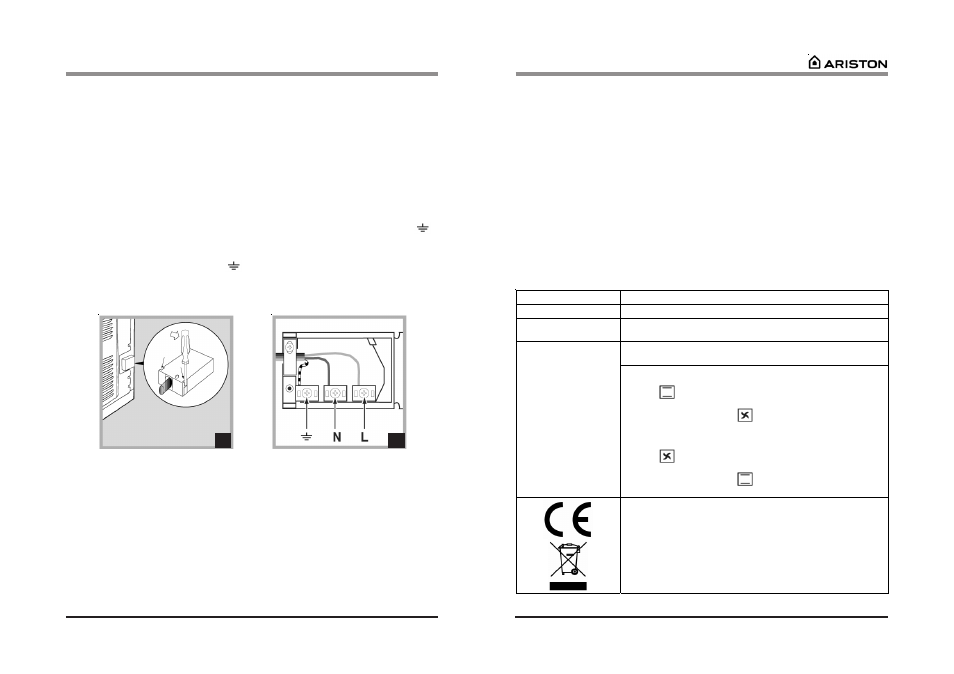

1. Откройте клеммник:
вставьте отвертку в боковые петли крышки клемника и, действуя ею как ры-
чагом, отогните петли и откройте крышку (рис. 4).
2. Установите питающий кабель:
• отверните прижимной кабельный винт и три винта на контактах L-N и
;
• подсоедините провода к соответствующим контактам (рис. 5): синий про-
вод к контакту N (нейтраль); коричневый провод к контакту L (фаза) и зеле-
ный & желтый провод к контакту
( заземление).
3. Зафиксируйте питающий кабель прижимны м винтом.
4. Закройте крышку клеммника.
4
5
Подсоединение питающего кабеля к сети
Оснастите питающий кабель стандартной вилкой, соответствующей нагруз-
ке, указанной в табличке технических характеристик (см. с. 5).
Оборудование может напрямую подключаться к сети. В этом случае должен
быть установлен многолинейный автоматический выключатель с минималь-
ным расстоянием между разведенными контактами 3 мм, подходящий для
указанной токовой нагрузки и соответствующий действующим правилам элек-
тротехнической безопасности (линия заземления не должна прерываться
автоматическим выключателем). Питающий кабель следует располагать так,
чтобы он не касался поверхностей, температура которых превышает 50°С.
!
Установщик должен гарантировать, что электроподключение произведено
правильно и отвечает требованиям безопасности.
Перед подсоединением убедитесь в том, что:
• Оборудование заземлено и вилка соответствует стандартам.
• Розетка может выдержать максимальную нагрузку от вновь устанавливае-
мого оборудования (см. табличку характеристик).
• Электрическое напряжение соответствует диапазону значений, указанных
в табличке характеристик.
• Розетка подходит к вилке оборудования, в противном случае — обратитесь
к квалифицированному специалисту для замены розетки. Не используйте
удлинители и многогнездовые розетки.
! После установки оборудования должен быть обеспечен свободный доступ к
питающему кабелю и розетке.
! Кабель не должен быть перекручен или пережат.
! Кабель следует регулярно проверять, его замена должна производиться
только специалистами сервисного центра (см. Помощь).
Производитель не несет ответственности в случае несоблюдения
указанных мер безопасности.
Внутренние размеры
ширина 43,5 см; высота 32 см; глубина 40 см
Внутренний îáъåì
56 л
Электрические
параметры
230 В ~ 50 Гц
макс. потребл. мощность 2250 Вт
Директива ЕЭС 2002/40/ЕС для электродуховок.
Стандарт EN 50304
Энергопотребление
(маркировка)
Мîäåëè с охлаждающей вентиляцией:
Энергопотребление для естественной конвекции – режим
нагрева:
Традиционная (конвекционная) духовка.
Заявленное энергопотребление для класса принудительной
конвекции – режим нагрева:
Multicooking (одновременное
приготовление нескольких блюд).
Мîäåëè без охлаждающей вентиляции:
Энергопотребление для принудительной конвекции – режим
нагрева:
Multicooking.
Заявленное энергопотребление для класса естественной
конвекции – режим нагрева:
Традиционная (конвекционная)
духовка.
Оборудование соответствует следующим директивам
Еâðîïåéñêîãî Экономического Сообщества:
- 73/23/ ЕЕС от 19.02.73 (Низкого напряжения) и последующие
модификации;
-89/336/ ЕЕС от 03.05.89 (Электромагнитной совместимости) и
последующие модификации;
- 93/68/EEC от 22.07.93 и последующие модификации;
- 2002/96/EC.
