42
RS
между проемом под варочную панель и
расположенным снизу кухонным элементом
должно быть расстояние не менее 20 мм.
Крепление
Изделие должно быть установлено
на идеально
ровнои поверхности.
Возможные деформации, вызванные
неправильным креплением, могут привести к
изменениям характеристик и эксплуатационных
качеств варочнои панели.
Длина регуляционного винта крепежных крюков
регулируется перед началом монтажа
по толщине
кухонного топа:
толщина 30 мм: длина винта 17,5 мм;
толщина 40 мм: длина винта 7,5 мм;
Порядок крепления изделия:
1. При помощи коротких тупых шурупов
привинтите 4 центровочные пружины в отверстиях,
расположенных по бокам варочнои панели;
2. Вставьте варочную панель в проем в кухонном
модуле, выровняите и слегка нажмите в центр
вплодь до идеального прилегания варочнои
панели к поверхности кухонного топа.
3. для варочных панелеи с боковыми профилями:
вставив варочную панели в нишу кухонного
модуля, вставьте 4 крепежных крюка (каждыи со
своим штифтом) по нижнему периметру варочнои
панели, закручивая их длинными острыми болтами
до тех пор, пока стекло не будет плотно прилегать
к кухонному топу.
Важно, чтобы шурупы центровочных пружин
оставались доступными.
В соответствии с правилами безопасности после
установки изделия в кухонныи модуль должна
быть исключена возможность касания к
электрическими частями.
Все защитные элементы должны быть
закреплены таким образом, чтобы их можно было
снять только при помощи специального
инструмента.
Электрическое подключение
Электрическое подключение варочнои панели и
возможного встраиваемого духового шкафа
должно выполняться раздельно по причинам
безопасности, а так же для легкого съема
духового шкафа.
Клеммная колодка
В нижнеи части изделие
оснащено колодкои для
подсоединения разных
видов электропитания
(рисунок приводится для
примера и может не
соответствовать модели
вашего изделия).

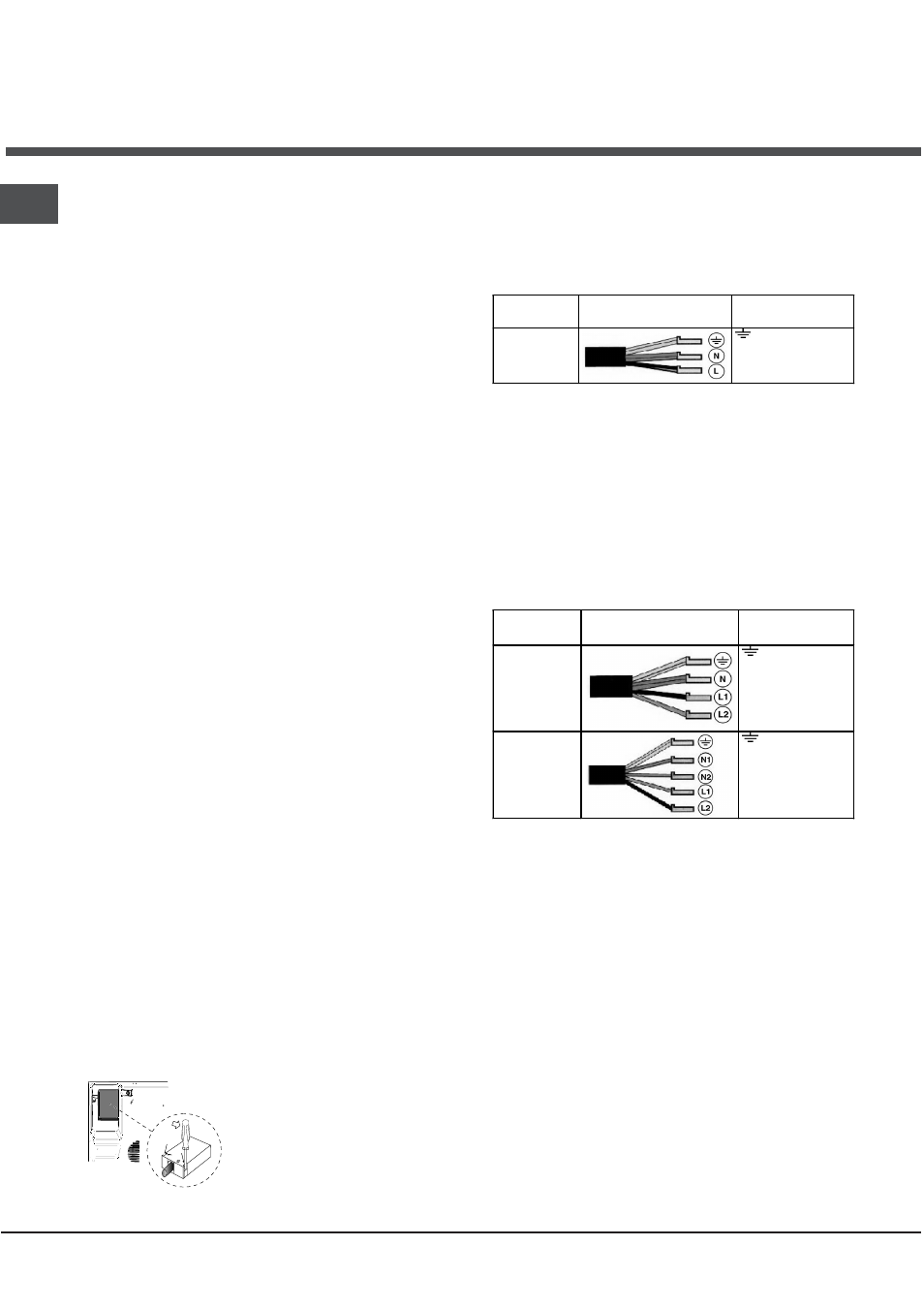

Монофазное соединение
Варочная панель оснащена сетевым кабелем,
рассчитанным на монофазное электропитание.
Подсоедините провода в соответствии с таблицеи
и приведенным ниже схемам:
Другие типы соединений
Если электропроводка соответствует однои из
следующих характеристик:
Типовое напряжение и частота сети
400В - 2+N ~ 50 Гц
230В 3 ~ 50 Гц
400В - 2+2N ~ 50 Гц
Разделите провода и подсоедините проводники в
соответствии с таблицеи и приведенным ниже
схемам:
Если электропроводка соответствует однои из
следующих характеристик:
Типовое напряжение и частота сети
400В 3 - N ~ 50 Гц
выполните следующее:
Возможныи прилагающиися сетевои кабель
нельзя использовать для такого типа монтажа.
1. Используите надлежащии сетевои кабель типа
H05RR-F или с большим значением, надлежащего
размера (сечение кабеля: 25 мм).
2. При помощи отвертки поднимите язычки
крышки клеммнои колодки и откроите ее (см.
изображение клеммнои колодки).
3. Отвинтите прижимнои винт провода и винты
зажимов, соответствующих типу необходимого
соединения, затем установите соединительные
перемычки согласно таблице и приведенным ниже
схемам.
4. Расположите проводники согласно таблице и
ПЕРЕВЕРНУТАЯ
ВАРОЧНАЯ ПАНЕЛЬ
Типовое
напряжение и
частота сети
Электрический провод
Подсоединение
проводов
230В 1+N ~
50 Гц
:
желто-зеленый;
N:
2 синий провода
вместе на
L:
коричневый вместе с
черным
Типовое
напряжение и
частота сети
Электрический провод
Подсоединение
проводов
400В -2 +N ~
50 Гц
230В 3 ~
50 Гц
: желто-зеленый,
N
: 2 синий провода
вместе на
L
1: черный
L2:
коричневый
400В -2 +2N ~
50 Гц
: желто-зеленый;
N
1: синий
N
2: синий
L1:
черный
L2:
коричневый
