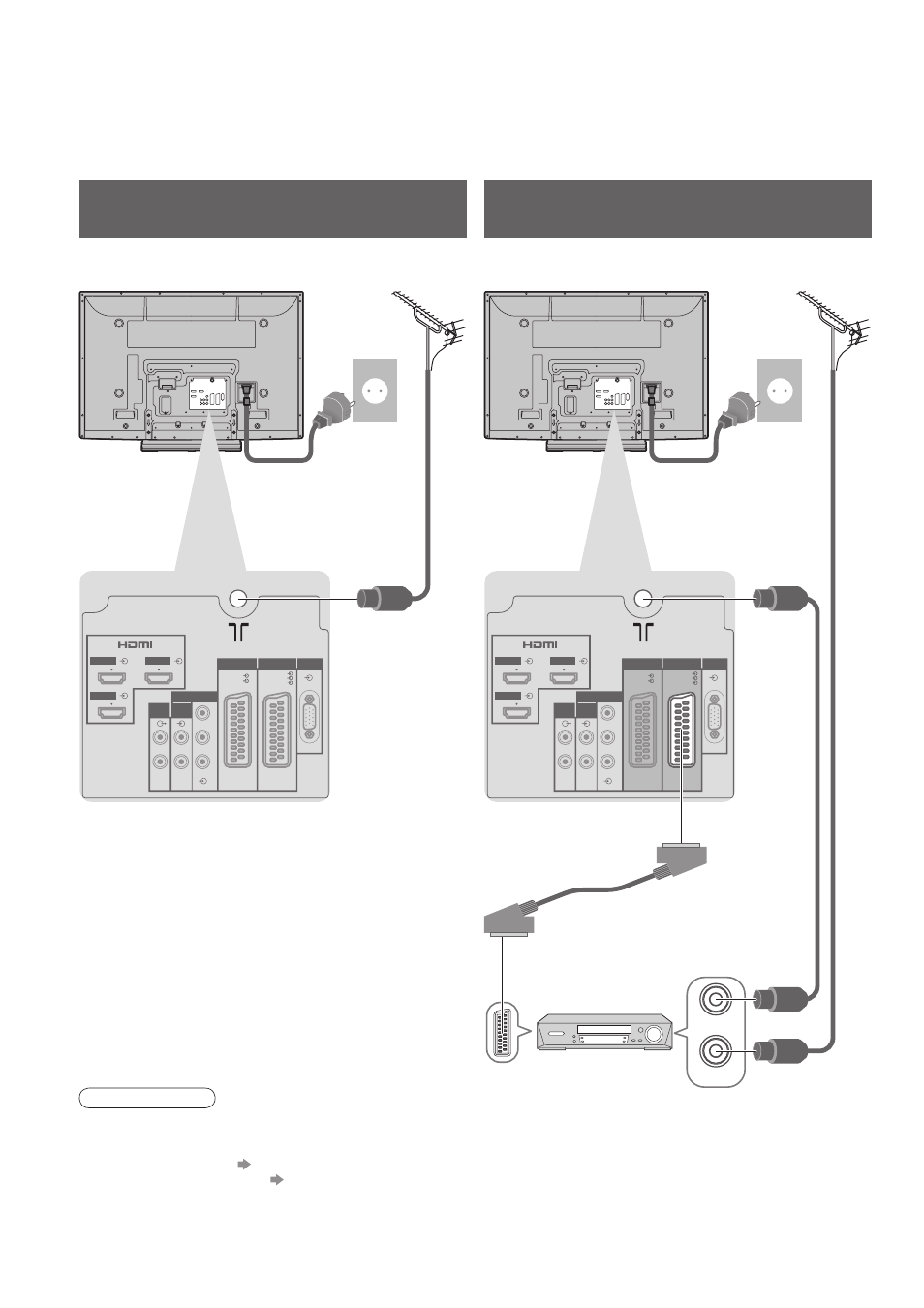

Основные подсоединения
Шнур питания (поставляется) Шнур питания (поставляется)
Кабель SCART
(полнопроводной)
Проигрыватель DVD или ВКМ
Антенна Антенна Задняя панель телевизора Задняя панель телевизора
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
При отсоединении шнура питания обязательно сначала отсоедините штепсельную вилку от сетевой розетки.
Пример 1
Подсоединение антенны
Пример 2
Подсоединение проигрывателя DVD / ВКМ
Кабель RF
Tолько телевизор Телевизор, проигрыватель DVD или ВКМ
Переменный
ток 220-240 В
50 / 60 Гц
Переменный
ток 220-240 В
50 / 60 Гц
Примечание
•
Подсоедините к AV1 / AV2 для проигрывателя DVD / ВКМ, поддерживающего Q-Link (стр. 35). •
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI
(HDMI1 / HDMI2 / HDMI3), используя кабель HDMI (стр. 40). •
Соединение Q-Link стр. 34 •
Соединение VIERA Link стр. 34 •
Прочитайте также руководство по эксплуатации оборудования.
