X223W
RU-9

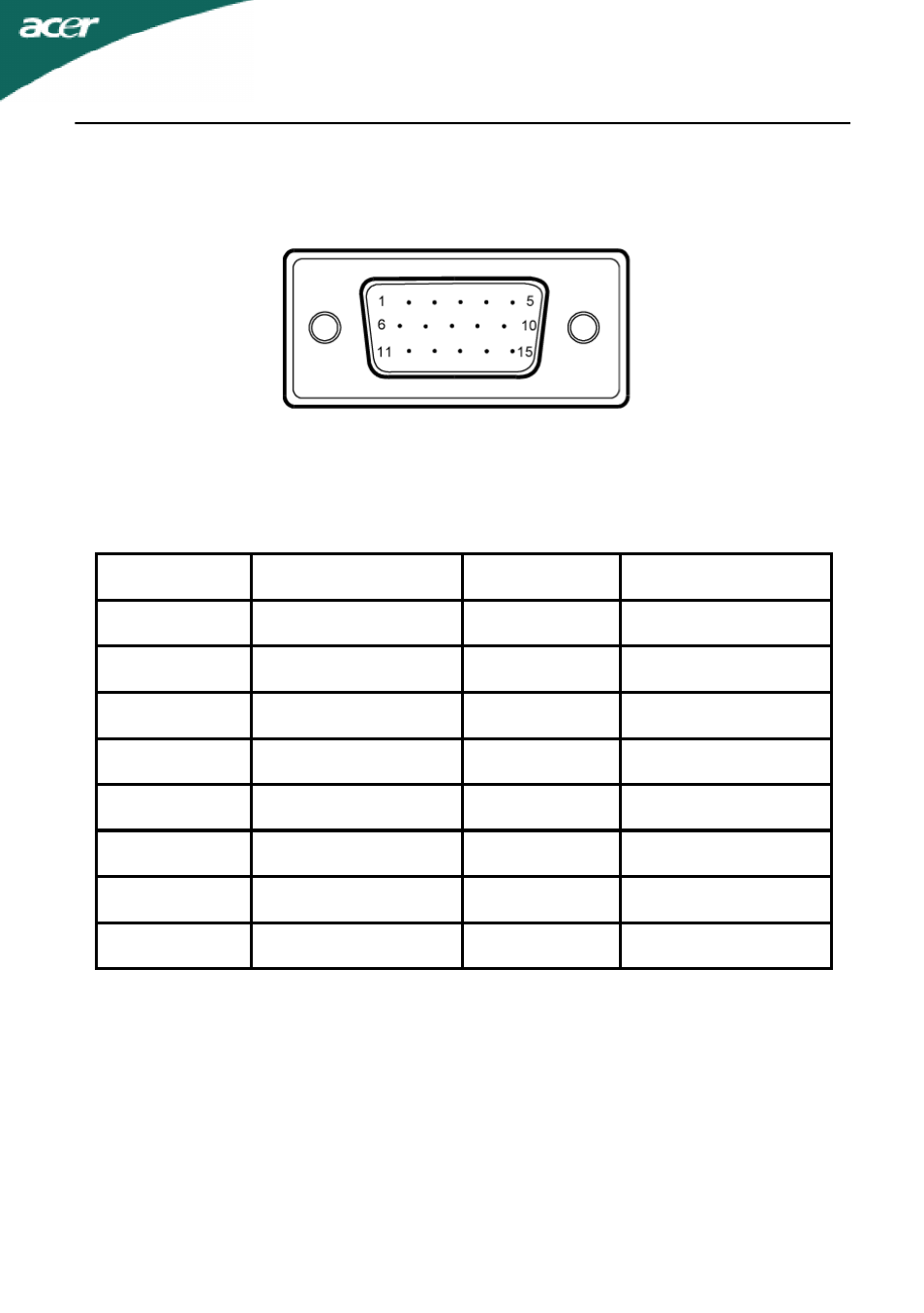

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ №
ОПИСАНИЕ
КОНТАКТ №
ОПИСАНИЕ
1.
Красный
9.
+5V
2.
Зеленый
10.
Logic Ground
3.
Синий
11.
Monitor Ground
4.
Monitor Ground
12.
DDC-Serial Data
5.
DDC-return
13.
H-Sync
6.
R-Ground
14.
V-Sync
7.
G-Ground
15.
DDC-Serial Clock
8.
B-Ground
