AV1/2
Y
P B
P R
L
R
AUDIO
OUT
L
R
Y
P B
P R
Y, P B, P R
OUT
26

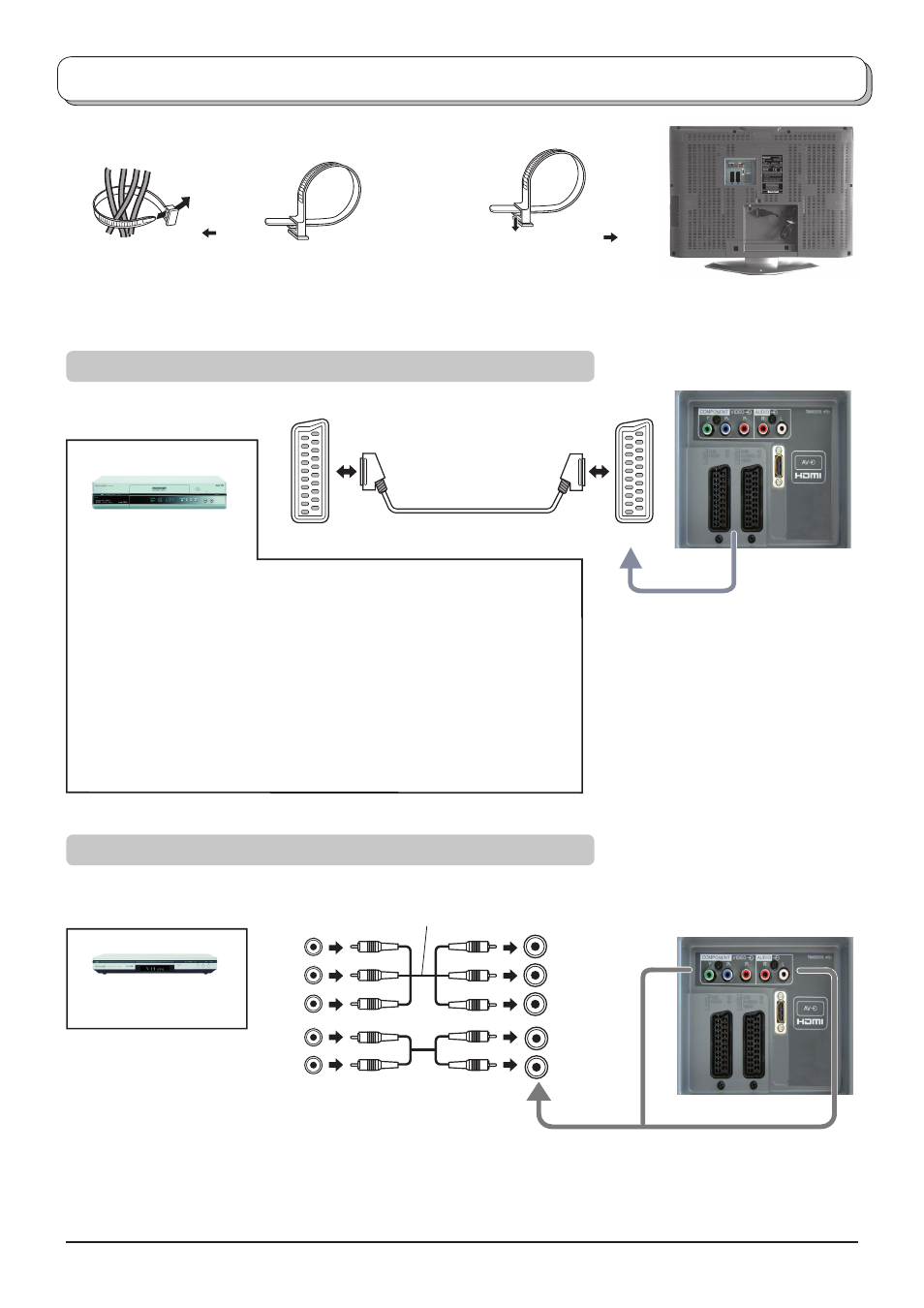

Подсоединения
Примечания:
• Изображенное дополнительное оборудование и кабели не поставляются с этим телевизором.
• К данному телевизору не следует подключать компьютер с выходом TTL (5В).
• Информация о кабелях и соответствующих компонентных сигналах для разъемов СКАРТ приведена на стр. 28.
ПРОИГРЫВАТЕЛЬ DVD
Как подсоединить гнезда компонентного входа
Как подсоединить разъемы Scart AV1 / 2
AV1:
ВКМ
ВИДЕОМАГНИТОФОН,
СОВМЕСТИМЫЙ С Q-Link
СПУТНИКОВЫЙ ПРИЕМНИК
ПРОИГРЫВАТЕЛЬ DVD
DVD-РЕКОДЕР
DVD-РЕКОДЕР,
СОВМЕСТИМЫЙ С Q-Link
ВИДЕОКАМЕРА
ИГРОВАЯ КОНСОЛЬ /
КОМПЬЮТЕР (RGB)
AV2:
ВКМ / S-VIDEO ВКМ
ВИДЕОМАГНИТОФОН,
СОВМЕСТИМЫЙ С Q-Link
СПУТНИКОВЫЙ ПРИЕМНИК
ПРОИГРЫВАТЕЛЬ DVD
DVD-РЕКОДЕР
DVD-РЕКОДЕР,
СОВМЕСТИМЫЙ С Q-Link
ВИДЕОКАМЕРА /
S-VIDEO ВИДЕОКАМЕРА
ИГРОВАЯ КОНСОЛЬ /
КОМПЬЮТЕР (RGB)
Чтобы связать кабели с помощью зажима
Пpимечание:
Не помещайте вместе антенный кабель и сетевой шнуp, чтобы избежать помех.
Чтобы затянуть: Чтобы ослабить:
Потяните
Потяните
Нажмите на
защелку
Эти входы совместимы со строчными и чересстрочными видеосигналами, а также сигналами
высокой четкости 750(720)/50p, 750(720)/60p, 1125(1080)/50i и 1125(1080)/60i.
