Hyundai H-LCD2011 - Инструкция (Страница 5)

3
Проушины для крепления на стену.
Ручка для переноски.
Разьем для наушников.
Разьемы RCA: аудиовходы левый/правый каналы.
Разьем RCA: видеовход.
Разьем S VIDEO.
Разьем SCART.
Вход внешней антенны (75 ).
Крепление сетевого шнура.
Фиксатор настольной подставки.
Крепление соединительных кабелей.
Шнур питания.
Кнопка включения дежурного режима.
Кнопка вызова меню.
Кнопки управления громкостью и изменения
параметров в меню.
Кнопки переключения программ “по кольцу”
и передвижения по меню.
Приемник команд пульта управления.
Индикатор дежурного режима.
ЖК телевизор поставляется с регулируемой настольной подставкой, которая крепится к телевизору сле
дующим образом: установите подставку на горизонтальной поверхности, затем телевизор следует закре
пить на подставке так, чтобы посадочное место вошло в один из трех пазов в верхней части подставки
(каждая пара пазов дает разный угол наклона), а два нижних выступа в соответствующие отверстия для
фиксации. Для съема подставки следует нажать на кнопку и осторожно вытянуть телевизор из пазов под
ставки.
Снимите настольную подставку и отсоедините все кабели от теле
визора, затем положите телевизор экраном вниз, предварительно
подложив мягкий материал для защиты экрана и корпуса.
Четырьмя винтами М4х40 прикрутите к задней стенке телевизора
настенный кронштейн. Не используйте винты крепления другого
размера во избежание повреждения телевизора!
Закрепите 2 шурупа с помощью дюбелей (входят в комплект пос
тавки) на стене. Расстояние между центрами шурупов 128 мм. За
тем подвесьте кронштейн с телевизором, совместив 2 отверстия в
металлической пластине кронштейна с шурупами в стене.
Включение телевизора
Вставьте антенный штекер в антенное гнездо (см. "Устройство ЖК телевизора") на задней панели.
После включения вилки шнура питания в сетевую розетку засветится индикатор дежурного режима.
Переведите телевизор в рабочий режим нажатием кнопок на передней панели телевизора, ци
фровыми кнопками пульта управления или кнопками . Индикатор дежурного режима погаснет, и
через несколько секунд появится изображение на экране.
Переключение телевизора в дежурный режим производится нажатием кнопки , при этом телеви
зор потребляет малое количество энергии и может оставаться в этом режиме длительное время.
Монтаж телевизора с помощью настенного кронштейна или подставки.
При регулировании наклона телевизора не прикладывайте к подставке
или кронштейну излишних усилий во избежание их повреждения.
Допускается крепление на стену с помощью проушин .
В комплект поставки может входить настенный кронштейн, регулирую
щий наклон в вертикальной плоскости, порядок установки описан ниже.
Передняя панель управления
Б
о
ко
ва
я
п
ан
е
ль
Настенный
кронштейн Настольная
подставка

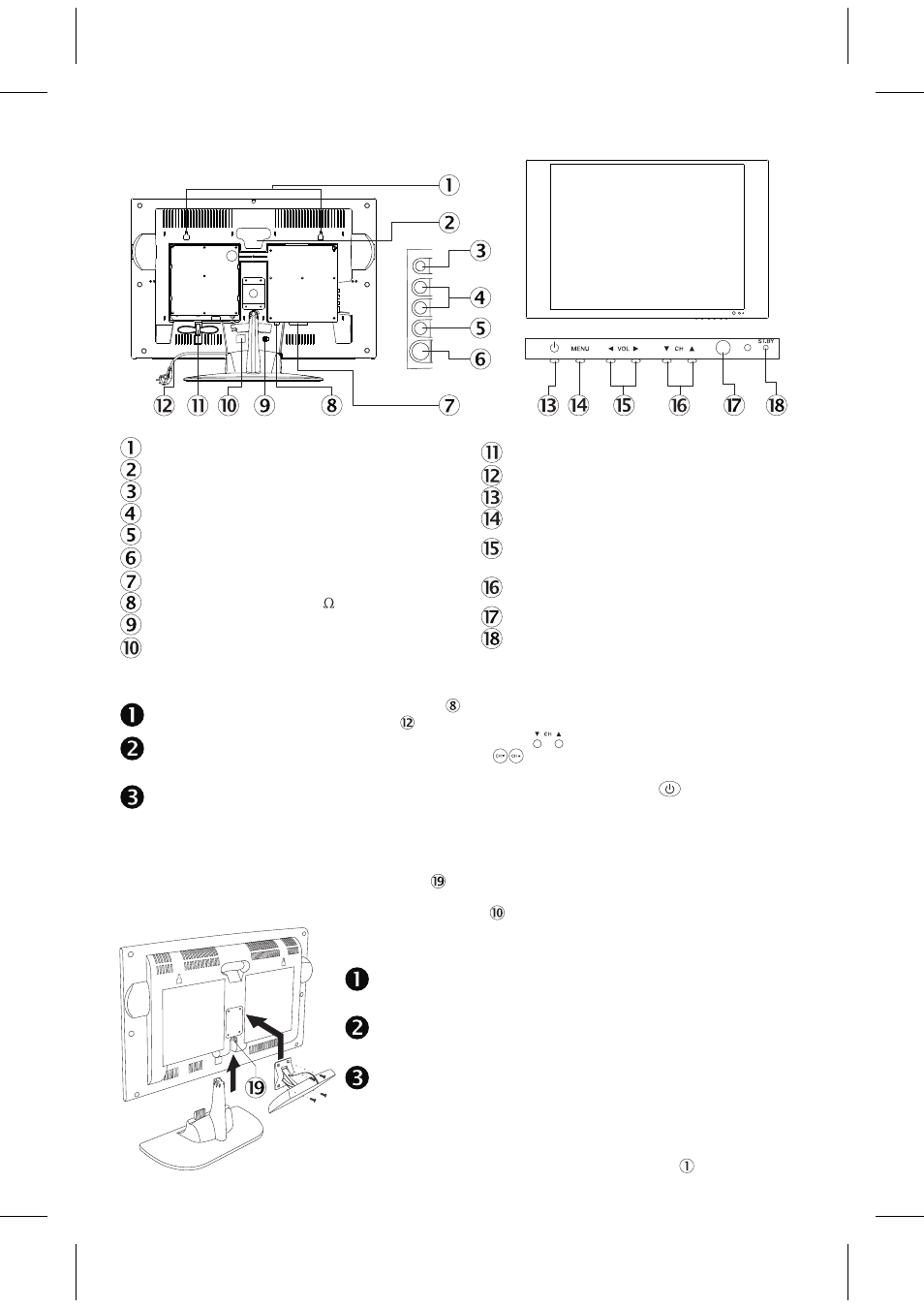

Устройство ЖК телевизора H LCD2011.
