5
VIDEO
AUDIO
VIDEO
AUDIO
IN OUT (MONITOR)
L
R
VIDEO
AUDIO
VIDEO
AUDIO
IN OUT (MONITOR)
(VIDEO IN)
]
+
-
-
+
5m
30 °
30 °
A
C

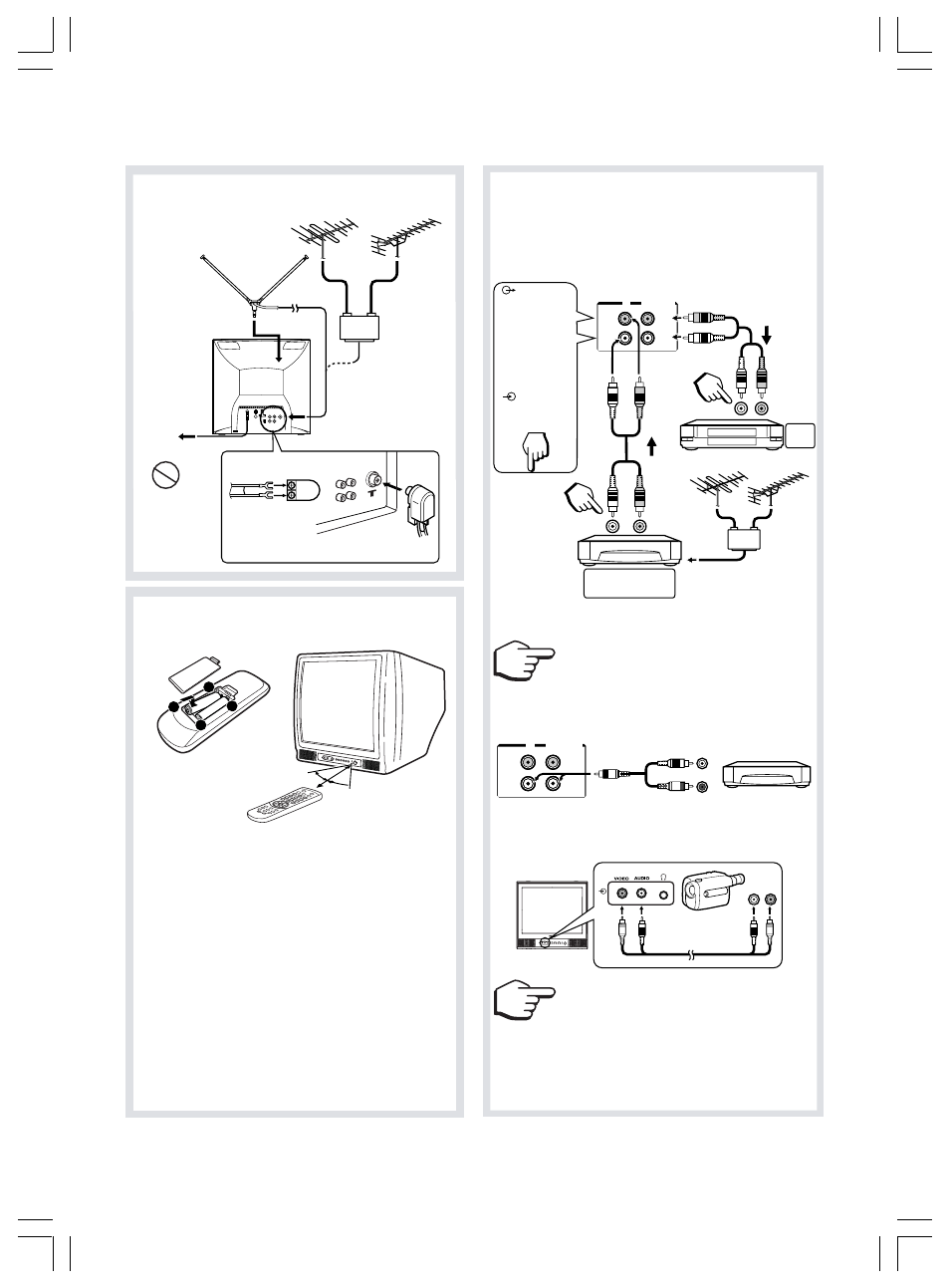

Подсоединение для Антенны
и Шнура питания
ПОДГОTОBKA
Телескопическая
антенна
ОВЧ
(VHF) УВЧ
(UHF)
Микширующее
устройство
К стенной
розетке
переменного
тока
Не используйте
источник питания,
дающий ток, иной,
чeм переменный
тoк 220-240 В.
Антенный адаптер
Установка батарей в пульт
дистанционного управления
Требует двух
батарей R03 (AAA)
Подключите аудиосигнал к разъему
L/MONO стереофонического оборудования.
Для оборудования, не имеющего терминал
Л/МОНО (L/MONO), а только Л (L),
подсоединяйте в следующем порядке.
См.
ПРИМЕЧАНИЕ 1
См.
ПРИМЕЧАНИЕ 1
Видеомагнитофон
(Без встроенного тюнера)
ОВЧ
(VHF) УВЧ
(UHF)
Микширующее
устройство
Видеомагнитофон
и т.д.
Выходной зажим
ВOСПРOИЗВЕДЕНИЕ
(PLAYBACK)
ЗАПИСЬ
(REC)
ВЫХОД (МОNITOR)
Терминал выхода:
выводит Аудио-
Видеосигналы. Сигналы
поступают из Антенного
входа (Aerial input) или
Аудио-Видеовхода
(AV IN).
Входной терминал
См. ПРИМЕЧАНИЕ 2
B
Подсоединение Внешнего
оборудования через
терминалы Задней панели
AUDIO OUT или IN
внешнее
оборудование
Передние Аудио/Видео (A/V) терминалы
очень удобны для подключения видеокамер
или игровой аппаратуры. Однако, при
подключении другой аппаратуры к
терминалу a
(VIDEO IN)
на задней панели, могут
возникнуть аудио или видео помехи, в таком
случае, пожалуйста, отключите аппаратуру
от данного терминала.
ПРИМЕЧАНИЕ 2
ПРИМЕЧАНИЕ 1
AUDIO IN или OUT
• В случае неправильной работы пульта
дистанционного управления или уменьшения
дальности его работы замените обе батарейки
на новые.
• Если пульт дистанционного управления в
течение длительного периода времени не
используется или если батарейки разрядились,
извлеките их из батарейного отсека во
избежание утечки электролита.
• Не роняйте, не мочите и не разбирайте Пульт
Дистанционного Управления.
Осторожно:
• Не бросайте батарейки в огонь.
Выбрасывайте
батарейки в специально предназначенных для
этого местах в соответствии с местными
правилами.
• Не используйте одновременно батарейки
разных типов или использованные батарейки
вместе с новыми.
AUDIO VIDEO
AUDIO VIDEO
