Н
а
чал
о раб
о
ты
21
RU
Произведите сначала видеоподключение, затем аудиоподключение.
После завершения аудиоподключения телевизора к системе можно слушать звук
телевизора через громкоговорители системы.

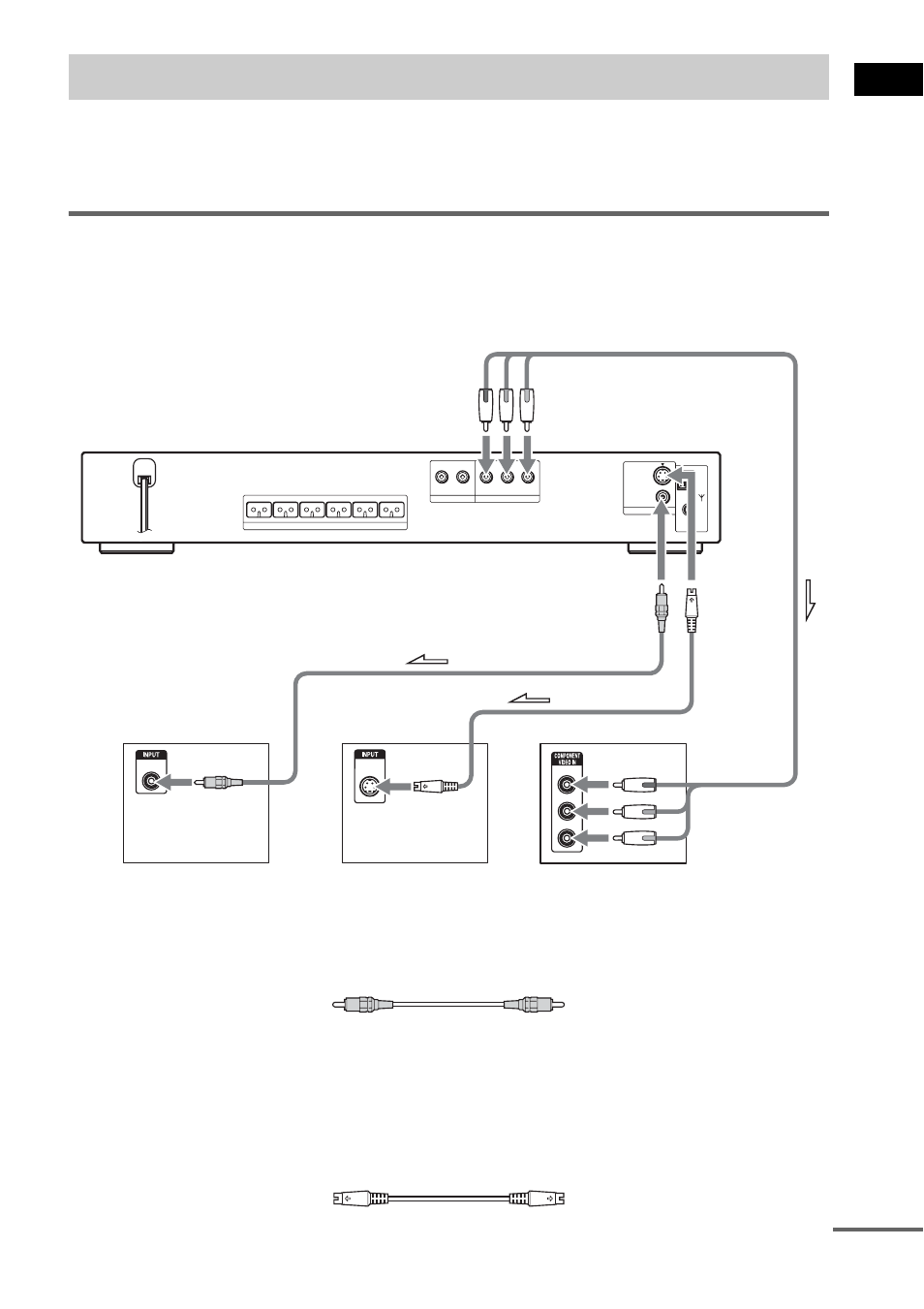

Подключение видеокабелей
Отправляет воспроизводимое изображение с диска DVD на телевизор.
Проверьте гнезда телевизора и выберите соединение A, B или C. Качество
изображения улучшается от A (стандартное) к C (компонентное).
A
Подключение телевизора с гнездом VIDEO IN
Подключите видеокабель.
.
B
Подключение телевизора с гнездом S VIDEO IN
Подключите кабель S VIDEO (приобретается дополнительно). При использовании
гнезда S VIDEO вместо гнезд VIDEO телевизор должен быть подключен через гнездо S
VIDEO. Сигналы S VIDEO находятся на отдельной шине относительно видеосигналов и
не могут выводиться через видеогнезда.
Пункт 3: Подключение телевизора
SPEAKER
COAXIAL
FM
75
Y
R
L
AUDIO IN
P
B
/C
B
P
R
/C
R
DVD ONLY
COMPONENT VIDEO OUT
TV / VCR
AM
VIDEO
S VIDEO
(DVD ONLY)
MONITOR OUT
FRONT R
FRONT L
SUR R
SUR L
CENTER
WOOFER
Y
P
B
/C
B
P
R
/C
R
VIDEO
IN
S VIDEO
IN
Телевизор с гнездами
COMPONENT VIDEO IN
Телевизор с гнездом
S VIDEO IN
A
B
C
К гнездам COMPONENT
VIDEO OUT
К гнезду
S VIDEO
К гнезду VIDEO
Телевизор с гнездом
VIDEO IN
Желтый
продолжение на следующей странице
