FM/AM Compact
Disc Player

Установка/Подключение

CDX-CA890X

Sony Corporation © Printed in Russia

1

1

2

3

4

5

6

7

Оборудование, демонстрирующееся на иллюстрациях (приобретается отдельно)

Передние
громкоговорители

Задние
громкоговорители

Усилитель
мощности

CD/MD-чейнджеры

Джойстик
управления RM-X4S

Активный сабвуфер

Sub Out (mono) – Моновы-
ход сабвуфера

Audio Out Front – Аудиовы-
ход передний

Audio Out Rear – Аудиовы-
ход задний

AUDIO OUT
FRONT

SUB OUT (MONO)

AUDIO OUT
REAR

2

BUS AUDIO IN

BUS CONTROL IN

B

Входной разъём подключения аудио

Входной разъём подключения провода

управления

Селектор
источников звука
ХА-С30*

BUS AUDIO IN

BUS CONTROL IN

* Приобретается отдельно

Предупреждения

Аппарат сконструирован для использования с источни-

ком постоянного тока, напряжением 12 Вольт с отрица-
тельным заземлением.

Cледите, чтобы провода не попадали под крепежные

винты и между движущимися частями (например, салаз-
ками сидений).

Перед подключением, отключите зажигание, чтобы пре-

дотвратить короткое замыкание.

Подключайте жёлтый и красный провода питания,

только после подключения всех остальных проводов.

• Отведите все провода заземления к общей точке.
Все неподключённые провода заизолируйте электроизо-

ляционной лентой для безопасности.

Примечание по шнуру питания (жёлтый)
При подключении аппарата в комбинации с другими

стереокомпонентами, ампераж автомобильной элект-
роцепи должен быть больше, чем сумма предохрани-
телей каждого из компонентов.

Если такой цепи не существует, подключите аппарат

непосредственно к аккумулятору автомобиля.

Список дополнительных
частей (
1)

Номера в списке соответствуют номерам в тексте ин-

струкций.

Установочный кронштейн 1 и защитный манжет 5

прикреплены к аппарату на заводе. Перед установкой
аппарата, снимите кронштейн 1 и манжет 1, ис-
пользуя демонтажные ключи 6. Подробности см. в
разделе «Снятие кронштейна и защитного
манжета» (4), на оборотной стороне листа.

• Сохраните демонтажные ключи 6, они понадо-

бятся, если вы захотите извлечь аппарат из ав-
томобиля.

Внимание!

Осторожно обращайтесь с кронштейном 1 во избежание
повреждений пальцев. Кронштейн имеет острые края.

Примечание

Перед установкой, убедитесь, что защёлки на обеих сторо-
нах кронштейна
1 отогнуты внутрь на 2 мм. Если защёлки
стоят прямо или отогнуты наружу, аппарат будет зафикси-

рован ненадёжно и может выскользнуть из кронштейна.

Пример подключения (2)

Примечания (2

)

При подключении усилителя сначала подключите за-

земление.

Если аппарат подключен к дополнительному усилителю

мощности и встроенный усилитель не используется,

звуковой сигнал (BEEP) будет отключён.

Совет (2-В- )

Для подключения двух и более чейнджеров компакт/ми-
нидисков необходим селектор источников звукового

сигнала XA-C30 (приобретается отдельно).

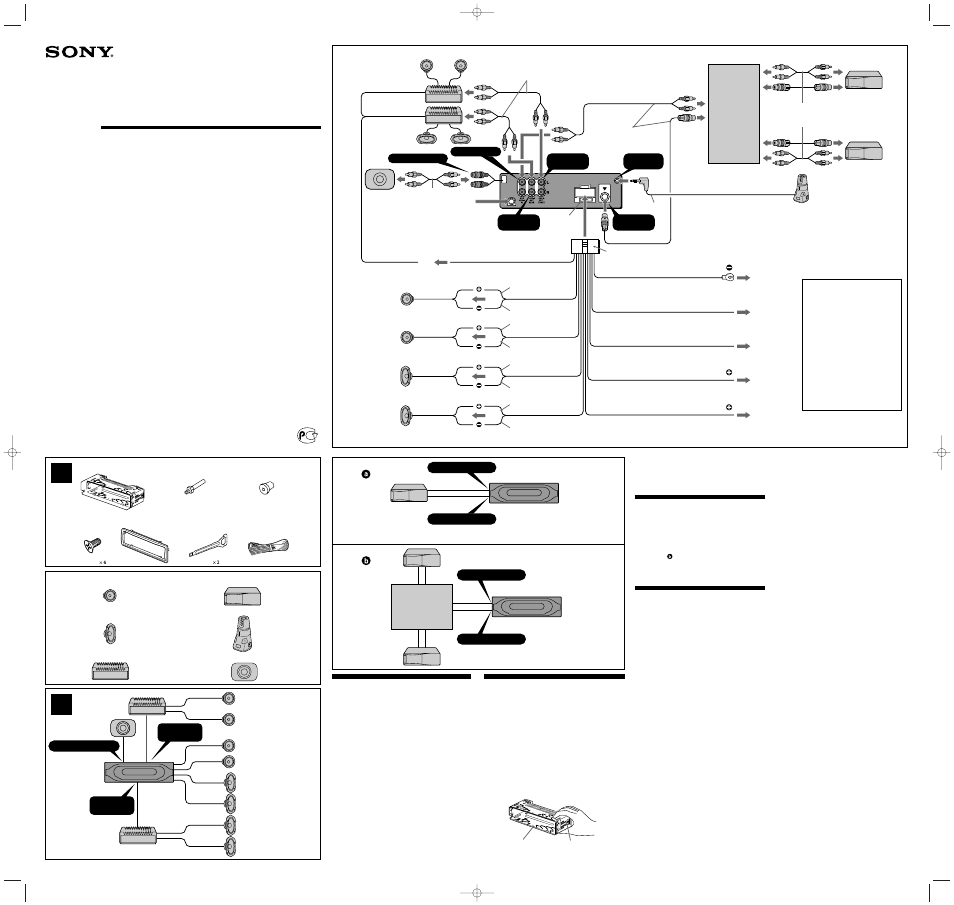

Схема подключения (3)

1

К металлической поверхности автомобиля.

Сначала подключите чёрный провод заземления, за-

тем подключите жёлтый и красный провода питания.

2

К проводу управления антенной или к проводу
подачи питания антенного усилителя.

Примечания

Вам не обязательно подключать этот провод, если

автомобиль не оборудован электроантенной или
усилителем антенны или автомобиль оборудован
ручной телескопической антенной.

Если автомобиль оборудован встроенной на боко-

вом /заднем стекле FM/АМ-антенной, прочитайте

«Примечания по проводам управления и питания».

3

К гнезду AMP Remote In дополнительного уси-
лителя мощности.

Это подключение только для усилителей. Подключе-

ние другого оборудования может повредить аппарат.

4

К кабелю взаимодействия с автотелефоном.

5

К терминалу 12 В, питание на который пода-
ётся при повороте ключа зажигания в пози-
цию АСС (включение магнитолы без включе-
ния двигателя).
Примечания

Если автомобиль не имеет на замке зажигания по-

зиции АСС, подключите к (+) терминалу (аккумуля-
тору), питание на который подаётся постоянно.
Сначала подсоедините к металлической поверхнос-
ти автомобиля провод заземления (чёрный).

Если автомобиль оборудован встроенной FM/AM-

антенной на заднем\боковом стекле, см. «Примеча-

ния по проводам управления и подачи питания».

6

К 12 В терминалу, питание на который пода-
ётся постоянно.

Сначала подсоедините провод заземления (чёрный).

Примечания по проводам управления

Провод управления антенной (синий) проводит пере-

менный ток напряжением в 12 В при включении аппа-
рата.

Если автомобиль оборудован встроенной FM/АM-ан-

тенной на заднем\боковом стекле, подключите провод
питания антенны (синий) или провод дополнительного

подключения питания (красный) к разъёму подключе-
ния питания усилителя имеющейся антенны. Подроб-
ности узнайте у своего дилера.

Безрелейная антенна не может быть использована с

этим аппаратом.

Подключение для сохранения заложенной в па-
мяти аппарата информации

При подключённом жёлтом проводе питания, питание
будет подаваться к памяти аппарата, даже при выклю-
ченном зажигании

Примечания по подключению громкоговорите-
лей

Перед началом подключения громкоговорителей, от-

ключите питание аппарата.

Во избежание повреждений используйте громкогово-

рители с сопротивлением от 4 до 8 Ом и мощностью,
соответствующей выходной мощности аппарата.

Не подсоединяйте разъёмы громкоговорителей к шас-

си автомобиля и не подсоединяйте разъёмы правого
громкоговорителя к терминалам подключения левого.

Не подсоединяйте провод заземления аппарата к от-

рицательным разъёмам громкоговорителей.

Не пытайтесь подключить громкоговорители парал-

лельно.
Используйте только пассивные громкоговорители. Ис-
пользование активных громкоговорителей (со встро-
енным усилителем) может привести к повреждению
аппарата.

Во избежание возникновения неисправностей не ис-

пользуйте встроенные в автомобиле провода подклю-
чения громкоговорителей, если используете общий
терминал заземления для левого и правого громкого-
ворителей.

Не подсоединяйте провода громкоговорителей аппа-

рата друг к другу.

Примечание по подключению

Если громкоговорители или усилитель подключены

неправильно, на дисплее появится надпись "FAILURE".
В этом случае, проверьте правильность подключения.

1

Защелка

BUS AUDIO IN

BUS CON-
TROL IN

AUDIO OUT
FRONT

SUB OUT (MONO)

AUDIO OUT
REAR

REMOTE

IN

Поставляется с CD/MD-чейнджером

Селектор
источника
звука XA-C30
(приобретает-
ся отдельно)

Поставляется с ХА-С30

Гнездо подключения
автомобильной антенны

*

1

Шнур RCA (типа «Тюльпан»)
приобретается отдельно.

*

2

Вставлять концом провода вниз.

*

1

Предохрани-
тель 10 А

Audio Out – аудиовыход

BUS Audio In – гнездо
аудиовхода для
дополнительного оборудования

BUS Control In – гнездо
подключения шнура управления
дополнительным
оборудованием

Remote In – гнездо подключения
джойстика управления

AMP Rem

3

Бело-синий в полоску провод
управления усилителем

Белый провод

Чёрно-белый
в полоску провод

Левый передний
громкоговоритель

Правый передний
громкоговоритель

Левый задний
громкоговоритель

Серый провод

Серо-чёрный
в полоску провод

Зелёный провод

Зелёно-чёрный
провод

Максимальный ток 0.3 А

Правый задний
громкоговоритель

Фиолетовый провод

Фиолетово-чёрный
провод

Чёрный

Синий

Голубой

Красный

Жёлтый

ANT REM - управление антенной

АТТ

1

2

4

5

6

Максимальный ток 0.1 А. а 2

К интерфейсному кабелю
автомобильного телефона
