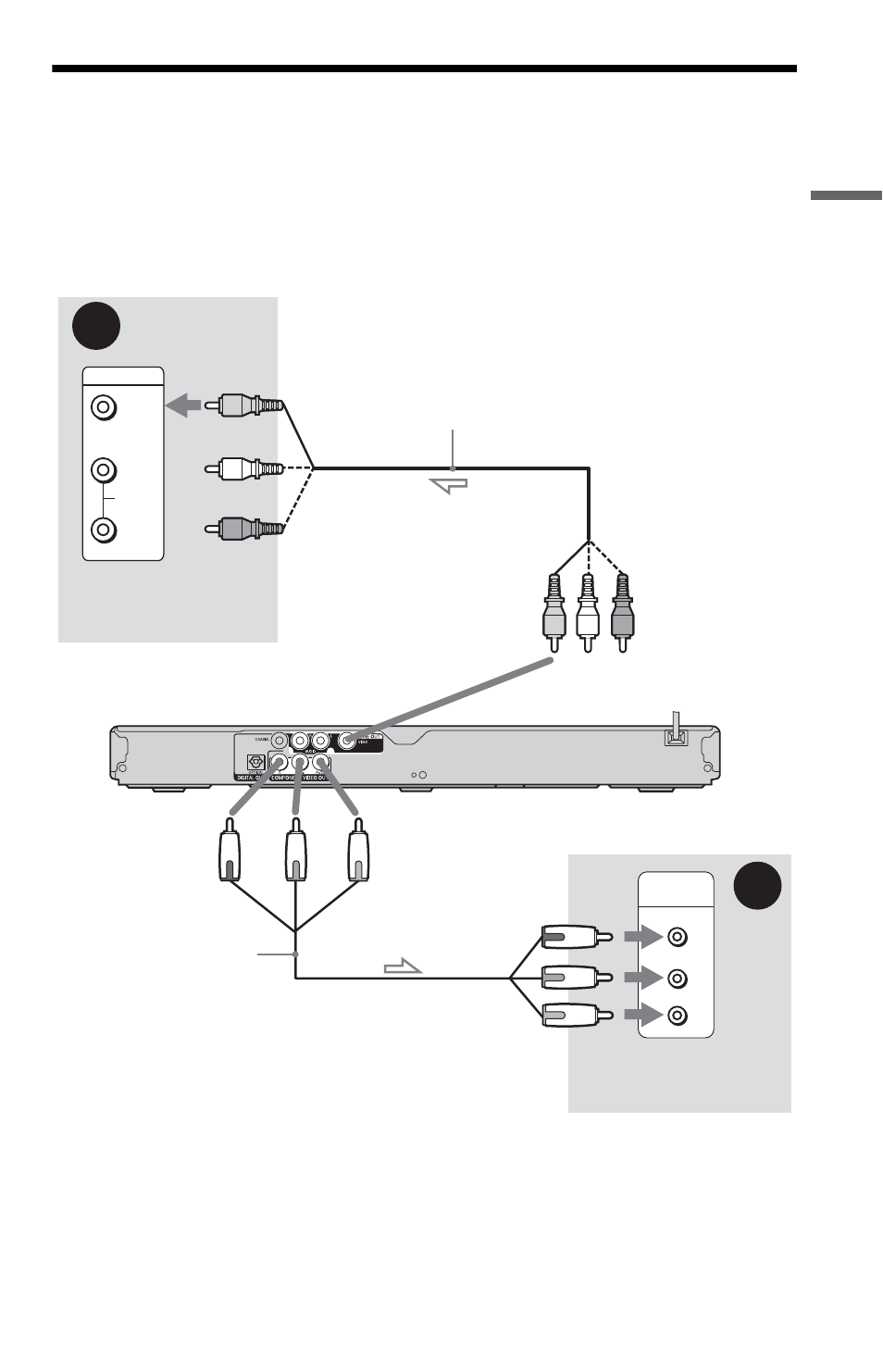

Пункт 2: Подсоединение видеокабелей
Подсоедините данный проигрыватель к телевизору, проектору или
аудиокомпоненту, например аудио/видео усилителю (приемнику), с помощью
видеокабеля. Выберите одну из схем A – B в соответствии с входным гнездом на
телевизоре, проекторе или аудиокомпоненте.
Для просмотра сигналов изображений в прогрессивном формате (525p или 625p) на
совместимом телевизоре, проекторе или мониторе следует использовать образец B.
A
VIDEO
AUDIO
INPUT
L
R
P
R
/C
R
P
B
/C
B
Y
COMPONENT
VIDEO IN
B
Аудио-/видеокабель
(прилагается)
Кабель компонентного
видеосигнала
(не прилагается)
(желтый)
Телевизор, проектор или
аудиокомпонент
(зеленый)
Телевизор, проектор или
аудиокомпонент
(красный)
(синий)
(зеленый)
(красный)
к гнезду LINE OUT (VIDEO)
l: Направление сигнала
Проигрыватель
CD/DVD
к гнездам COMPONENT
VIDEO OUT
(желтый)
(синий)
,продолжение на следующей странице
