Установка

Это устройство разработано для эксплуатации на 12 В
постоянного
напряжения с минусом на массе. Если Ваш
автомобиль не имеет этой системы, требуется инвертор
напряжения, который может быть приобретен у дилера
автомобилнего специалиста JVC.

Подготовка перед установкой....

Предупреждения

• Предотвращение короткого замыкания:
– Отсоедините отрицательный вывод аккумулятора и установите все электрические соединения перед

установкой устройства.

– Обмотайте выводы НЕИСПОЛЬЗУЕМЫХ проводов изоляционной лентой.
• После установки обязательно заземлите данное устройство на

шасси автомобиля.

• Замените плавкий предохранитель на предохранитель

установленного номинала.

• Подключите динамики с максимальной мощностью более 50 Вт

(сопротивление от 4 Ω до 8 Ω). В противном случае измените
настройку <AMP GAIN>. (См. раздел “Операции с меню” на стр. 3.)

• Радиатор во время использования сильно нагревается.

Старайтесь его не трогать во время удаления устройства.

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей

• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет

повреждено.

• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте

схему соединений громкоговорителей в Вашем автомобиле.

Список компонентов

A Жесткий футляр ( для KD-R417 ) .............................1
B панель

управления

.........................................................1

C Муфта

.........................................................................................1

D Декоративную

панель

...................................................1

E Кабель

питания

..................................................................1

F Рычаги

.......................................................................................2

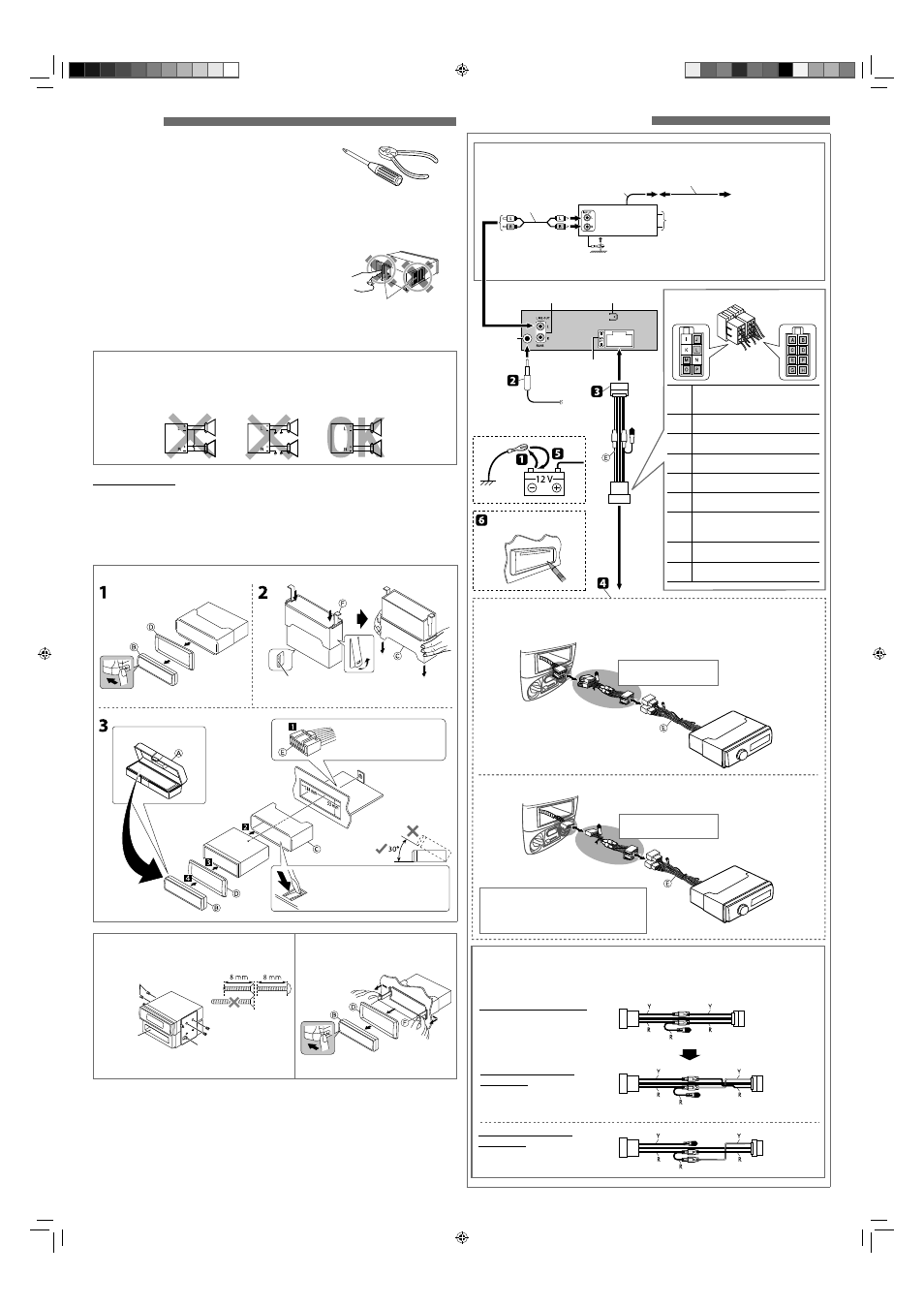

На следующих иллюстрациях показана типовая установка. Если у Вас есть какие-либо вопросы,
касающиеся установки, обратитесь к Вашему дилеру автомобилнего специалиста JVC или в компанию,
поставляющую соответствующие принадлежности.

Монтаж

При установке устройства без
использования муфты

Удаление устройства

Сначала отсоедините заднюю часть...

Электрические соединения

Радиатор

Кронштейн*

Карман

Болты с плоской головкой
(M5 x 8 мм)*

Установите
устройство под
углом менее 30°.

Выполните необходимые
электрические соединения.

Отогните соответствующие
фиксаторы, предназначенные для
прочной установки корпуса.

Устанавливайте устройство таким образом, чтобы не
повредить предохранитель, расположенный сзади.

Для KD-R417

Провод внешнего
устройства

К синему (с белой
полосой) проводу
устройства

Разъем Y (не входит в
комплект поставки)

Задние динамики или сабвуфер
• Выполните настройку <L/O MODE>

соответственно (см. стр. 3).

Кабель сигнала (не
входит в комплект
поставки)

JVC-
усилитель

*

Выполните сброс
устройства

Разъем ISO

Предохранитель 15 A

Задний разъем
заземления

Вход Aerial

Задние разъемы “line
out” (для KD-R417)

Подключение внешнего усилителя или низкочастотного динамика
(для KD-R417)

* Hе входит в комплект поставки.

ВАЖНО: Для подключения устройства к автомобилю рекомендуется использовать особый жгут
проводов, подходящий для конкретного автомобиля (приобретается отдельно).

Для получения дополнительной информации
по подключению обратитесь к дилеру
автомобильных аудиосистем JVC или в
компанию, поставляющую комплекты.

(A) Если в автомобиле имеется разъем ISO

(B) Если в автомобиле ОТСУТСТВУЕТ разъем ISO

Особый жгут проводов
(приобретается отдельно)

Особый жгут проводов
(приобретается отдельно)

Для некоторых автомобилей VW/Audi или Opel (Vauxhall)

Возможно, потребуется изменить схему соединений для прилагаемого шнура питания, как
показано на рисунке.
• Перед установкой приемника обратитесь к авторизованному агенту по продажам

автомобильных систем.

Преобразованная схема
соединений
1

Если приемник не включается, используйте преобразованную схему соединений 2.

Преобразованная схема
соединений
2

Y: Желтый
R: Красный

Исходная схема соединений

Разъем ISO

Å/ı Правый задний динамик

(фиолетовый/фиолетовый с черной
полосой) (+/–)

З/О Правый передний динамик (серый/

серый с черной полосой) (+/–)

‰/Ï Левый передний динамик (белый/

белый с черной полосой) (+/–)

М/У Левый задний динамик (зеленый/

зеленый с черной полосой) (+/–)

Ô

К системе сотового телефона
(Коричневый)

Ò

Аккумулятор автомобиля 12 В
(Желтый)

˜

Удаленный провод или антенна
(макс. 200 mA) (Синий с белой
полосой)

Ø

Разъем для дополнительной
принадлежности (Красный)

Металлический корпус/шасси
автомобиля (Черный)

* Плотно присоедините заземляющие провода к металлическому корпусу или шасси

автомобиля—в месте, не покрытом краской.
