3
Magyar

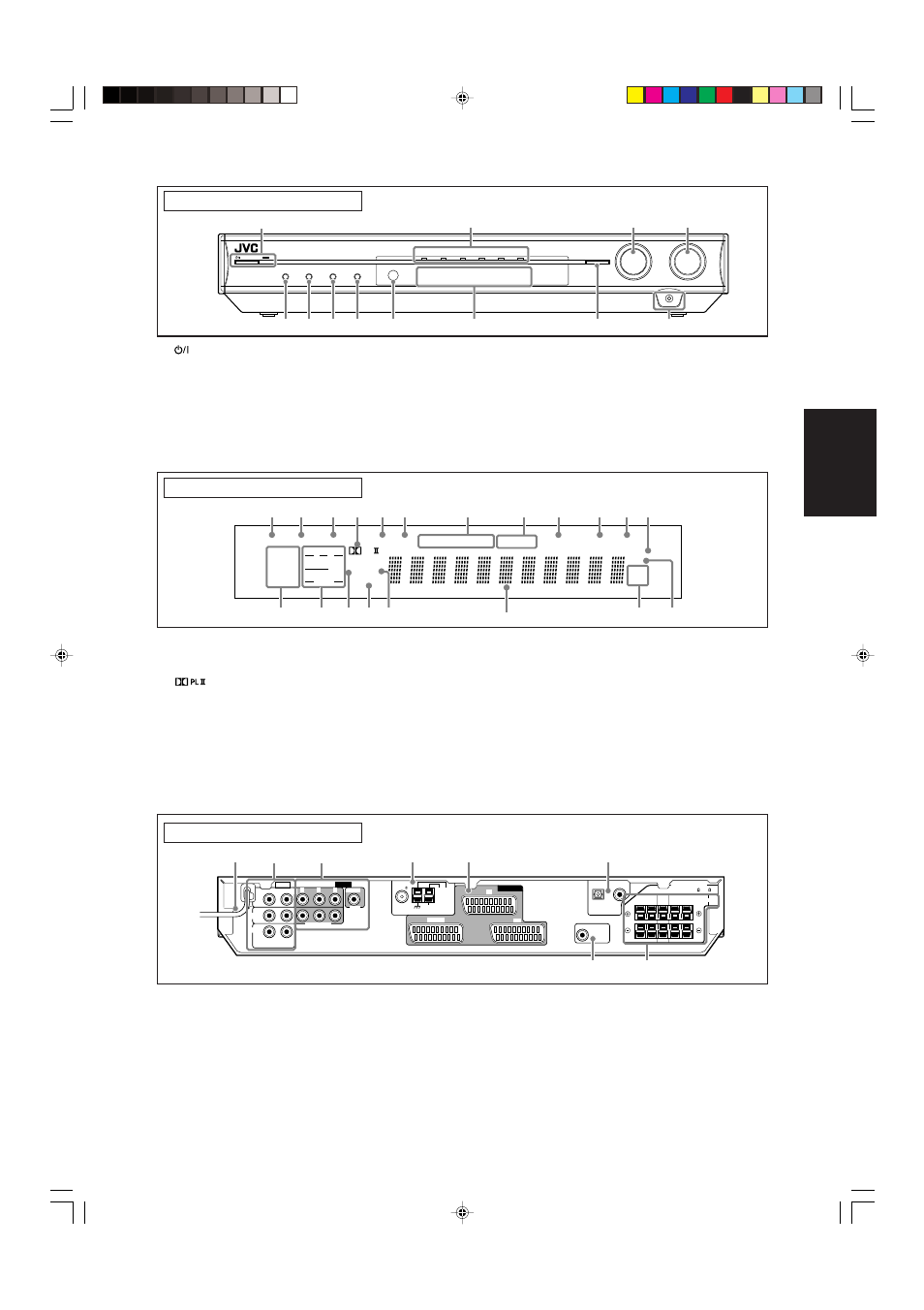

Előlap
1
STANDBY/ON gomb és a készenléti állapot jelzőfénye (10)
2 Forrásjelzőfények
DVR/DVD, VCR, VIDEO, TV, FM, AM
3 • SOURCE SELECTOR (10, 24)
• MULTI JOG (16, 20, 24, 33)
4 MASTER VOLUME vezérlő (11)
5 TV DIRECT gomb (12)
6 SETTING gomb (16)
7 ADJUST gomb (20)
8 SURROUND gomb (33)
9 Távérzékelő (4)
p Kijelzőablak (lásd alább)
q • SET gomb (16, 20)
• TUNER PRESET gomb (24)
w PHONES csatlakozó (11)
Kijelzőablak
1 EQ jelzés (22)
2 C.TONE jelzés (21)
3 VIRTUAL SB jelzés (18, 29, 30)
4
jelzés (29)
5 AUDIO P. (pozíció-) jelzés (12)
6 BASS jelzés (22)
7 RDS működésének jelzései (25, 28)
TA, NEWS, INFO, RDS
8 Hangolóegység működésének jelzései (23)
TUNED, ST (sztereó)
9 AUTO MUTING jelzés (24)
0 SLEEP kijelző (13)
1 Tápkábel (9)
2 AUDIO csatlakozók (8, 9)
MONITOR OUT, DVR/DVD IN, VIDEO IN
3 VIDEO csatlakozók (8, 9)
COMPONENT (Y, P
B
, P
R
): MONITOR OUT, DVR/DVD IN
VIDEO (kompozit videó): VIDEO IN
4 ANTENNA csatlakozók (5)
5 AV IN/OUT csatlakozók (7)
TV, DVR/DVD, VCR
Hátlap
További részletek a zárójelben feltüntetett oldalakon.
EQ
LPCM
L
LS SB RS
S . WFR
PL
NEO : 6
DSP 3D
LFE
C
R
DOLBY D
DTS AAC
96 / 24
AUTO SR
C.TONE VIRTUAL SB AUDIO P. BASS
TA NEWS INFO RDS TUNED ST
SLEEP
AUTO MUTING
AUTO MODE
ATT
HP
MHz
kHz
1
2
3
5 6
7
8
0
9
- =
&
$
@ #
!
~
%
^
4
- AUTO MODE jelzés (19)
= ATT (tompítás) jelzés (22)
~ Digitális jelformátum jelzések (11)
LPCM (Lineáris PCM), DOLBY D (Dolby Digital), DTS, 96/24
! Jel és hangszóró jelzések (13)
@ DSP-jelzés (30, 31)
# AUTO SR (térhatás) jelzés (19)
$ 3D jelzés (30, 31)
% Fő kijelző
^ Frekvenciaegység-kijelzők
MHz (FM állomásnál), kHz (AM állomásnál)
& HP (fejhallgató) jelzés (11, 30, 31)
6 DIGITAL IN csatlakozók (9)
Koaxális: 1(DVR/DVD)
Optikai: 2(VIDEO)
7 SUBWOOFER OUT csatlakozó (6)
8 SPEAKERS csatlakozók (6)
FRONT, CENTER, SURROUND
STANDBY / ON
TV DIRECT
ADJUST
SETTING
SURROUND
HOME CINEMA CONTROL CENTER
DVR / DVD
VCR
VIDEO
TV
AM
FM
SET / TUNER PRESET
SOURCE
SELECTOR
/ MULTI JOG
MASTER
VOLUME
PHONES
6
7
8
5
q
3
4
9
2
w
p
1
VCR
TV
SUBWOOFER
OUT
2(VIDEO)
1(DVR/DVD)
DIGITAL IN
CENTER
SURROUND
SPEAKERS
LEFT
RIGHT
LEFT
RIGHT
FRONT
CAUTION:SPEAKER
IMPEDANCE 6 -16
DVR/DVD
ANTENNA
Y
AUDIO
VIDEO
P
B
P
R
VIDEO IN
DVR/DVD
IN
VIDEO
IN
MONITOR
OUT
RIGHT
LEFT
COMPONENT
AV IN/OUT
COAXIAL
AM LOOP
FM 75
AM EXT
VIDEO
8
3
2
4
1
5
6
7
