5
Рус
ский
Шаг
3
: Подключение
Подробную информацию см. стр. 7.
Для более подробной информации по подключению внешнего оборудования см. стр. 13.
AM
EXT
GND
AM
LOOP

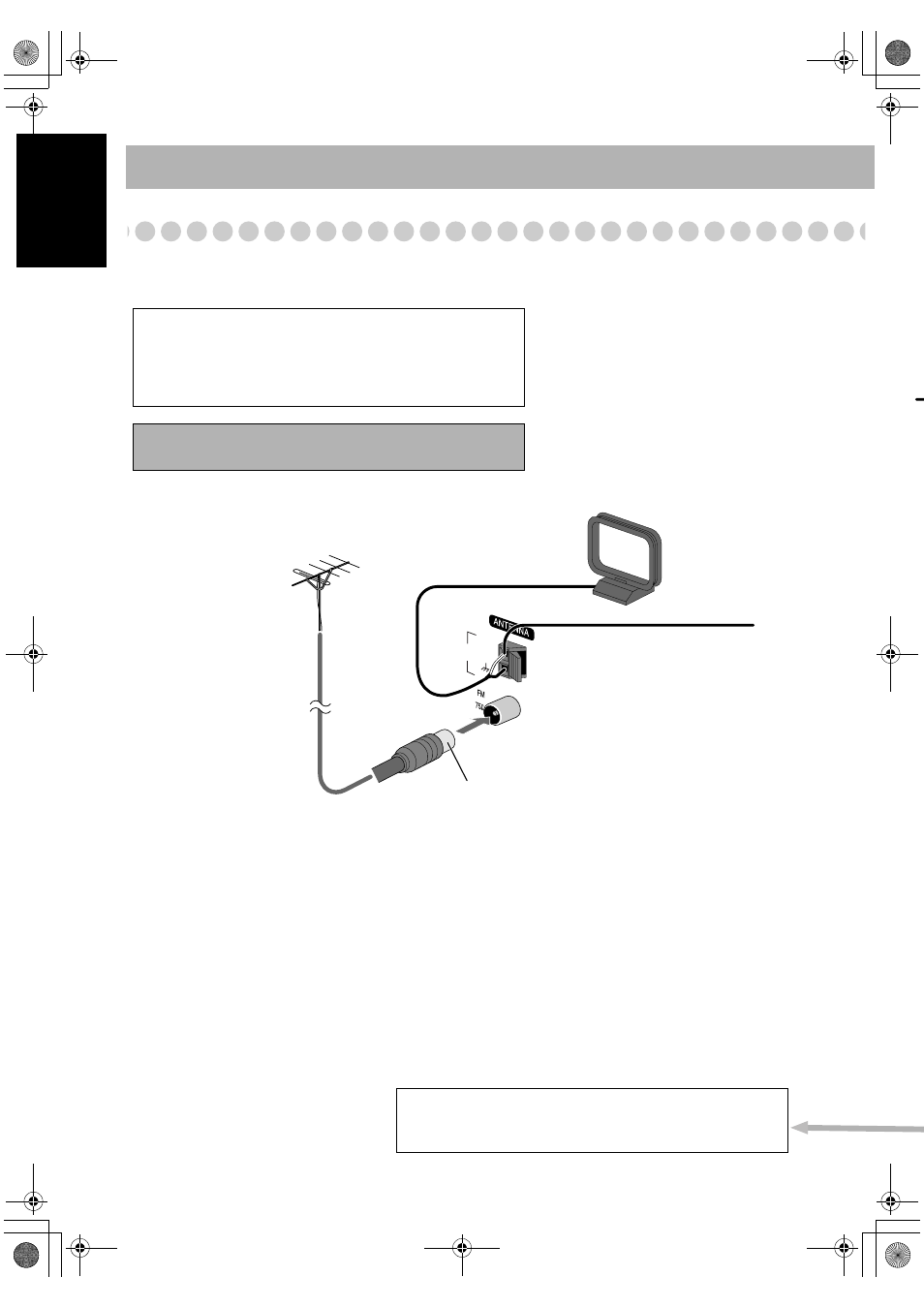

Показанное на рисунке подключение входных/выходных
разъемов является типовым.
При подключении других компонентов см. также
соответствующие руководства, так как названия разъемов
на задних панелях могут отличаться.
Перед подключением выключите питание всех
компонентов.
К сетевой розетке
Шнур питания подключайте только после подключения
всех устройств.
Отсоедините комплектную антенну FM и подключите к наружной
антенне FM с помощью провода сопротивлением 75
Ω с разъемом
коаксиального типа (IEC или DIN45325).
Провод с виниловым покрытием
(не входит в комплект)
Растяните провод по горизонтали.
Рамочная
антенна AM
Оставьте антенну
подключенной.
Для улучшения качества приема FM/AM
Наружная
антенна FM
(не входит в
комплект)
