Как использовать аудио кабель
При использовании дополнительных головных
телефонов или внешнего микрофона
подсоедините поставляемый аудио кабель (с
прикрепленным фильтром с сердечником),
затем подсоедините аудио кабель к
видеокамере. Фильтр с сердечником
уменьшает помехи.
Как прикрепить фильтр с сердечником (для
дополнительного кабеля S-Video)
Прикрепите фильтр с сердечником к
дополнительному кабелю S-Video. Фильтр с
сердечником уменьшает помехи.
1
Высвободите стопоры на обоих концах
фильтра с сердечником.
2
Проденьте кабель сквозь фильтр с
сердечником, оставив приблиз. 3 см кабеля
между штекером кабеля и фильтром с
сердечником. Намотайте кабель два раза
вокруг внешней стороны фильтра с
сердечником, как показано на рисунке.
● Намотайте кабель так, чтобы он не
провисал.
3
Закройте фильтр с сердечником до тех пор,
пока он не защелкнется с щелчком.
ПРИМЕЧАНИЯ:
● Если фильтр с сердечником не может быть
подсоединен к кабелю S-Video, который у
Вас имеется, используйте дополнительный
кабель S-Video YTU94146B.
Проконсультируйтесь с Вашим ближайшим
дилером JVC относительно подробностей его
наличия.
● Будьте внимательны, чтобы не повредить
кабель.
● При подсоединении кабеля присоедините
конец с фильтром с сердечником к
видеокамере.

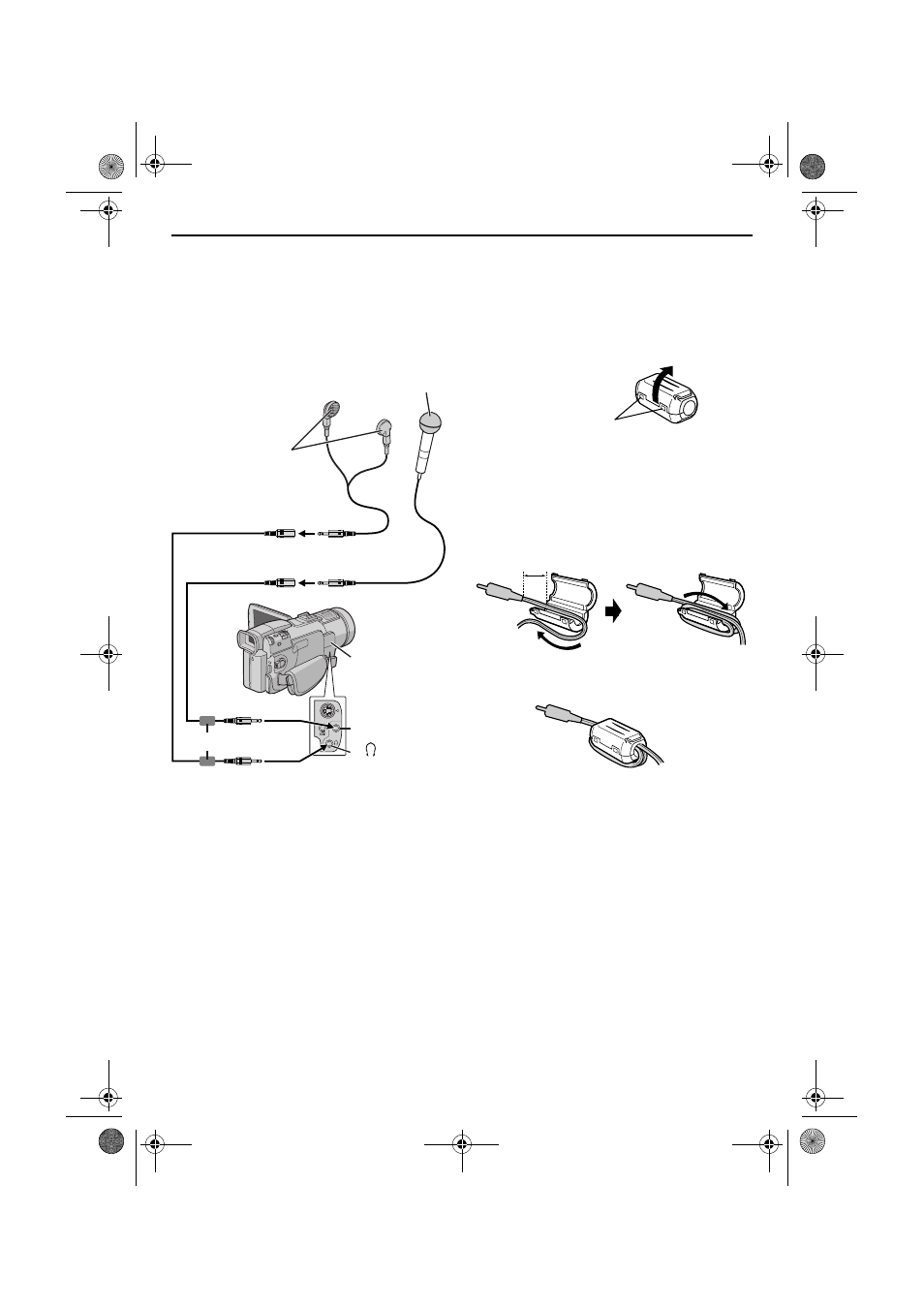

Стерео головные
телефоны
Аудио кабель
(поставляется)
Фильтр с сердечником
Откройте
крышку гнезд.
К
(головные
телефоны)
Стерео микрофон
К MIC
Стопор
3 см
Намотайте два раза.
