Страница 3
Гнездо наушников
Гнездо микрофона,
линейный вход
Встроенный
микрофон
Встроенный
микрофон
REC/PAUSE
STOP/MENU
Крышка отсека
батареek
Динамик
Громкость (+/-)
Вверх/Вниз
FF( )/REW( )
Play/Pause/
Power( )
ERASE
ЖК-дисплей
Свет. индикатор
*
Подсветка дисплея включается приблизительно на 5 секунд при каждом нажатии на кнопку
для удобства использования устройства в темноте (кроме модели 128Мбайт)
Блокировка
Гнездо USB
для подключения к ПК
Вперед/Назад,
выбор файлов, опций меню
Вкл./Выкл. питания,
Воспроизведение, Пауза
Func.
Начать/Приостановить запись
Остановка воспроизв./записи,
вход/выход из меню

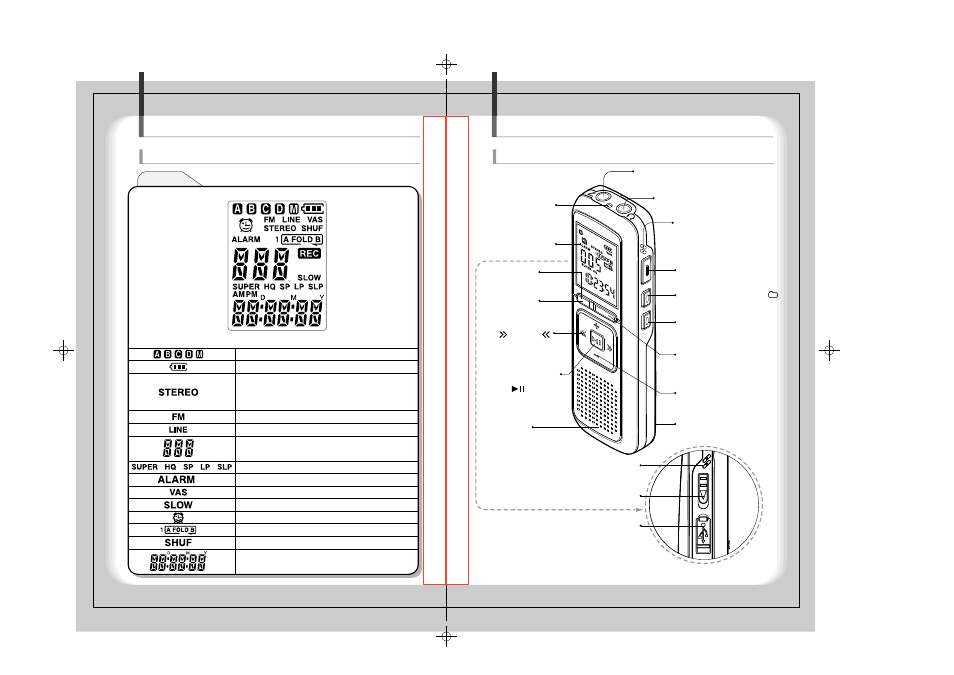

Схема устройства
ЖК-дисплей
ЖК-дисплей
Схема устройства
REPEAT/FOLDER( )
Повтор/Смена папки
Индикатор папки: A, B, C, D, (M: Музыка
)
Индикатор батареи
Индикатор режима стерео
: FM стерео/моно
Запись стерео/моно
Индикатор приема радиосигнала
Индикатор подключения внешнего устройства
Номер файла
, опция меню,
канал
FM
Индикатор качества записи
Индикатор будильника
Индикатор активации голосом
Индикатор замедленного воспроизведения
Индикатор таймера установленного на запись
Индикатор режима повтора
Индикатор режима Shuffle (в случайном порядке)
Воспроизведение/Время записи/Дата
256Мб-2Гб: выбор качества
записи, переход к FM-радио,
к папке
Стереть
(R)MODE
128Мб : выбор качества записи
