2-3
ЖК-монитор модели ASUS PA238Q

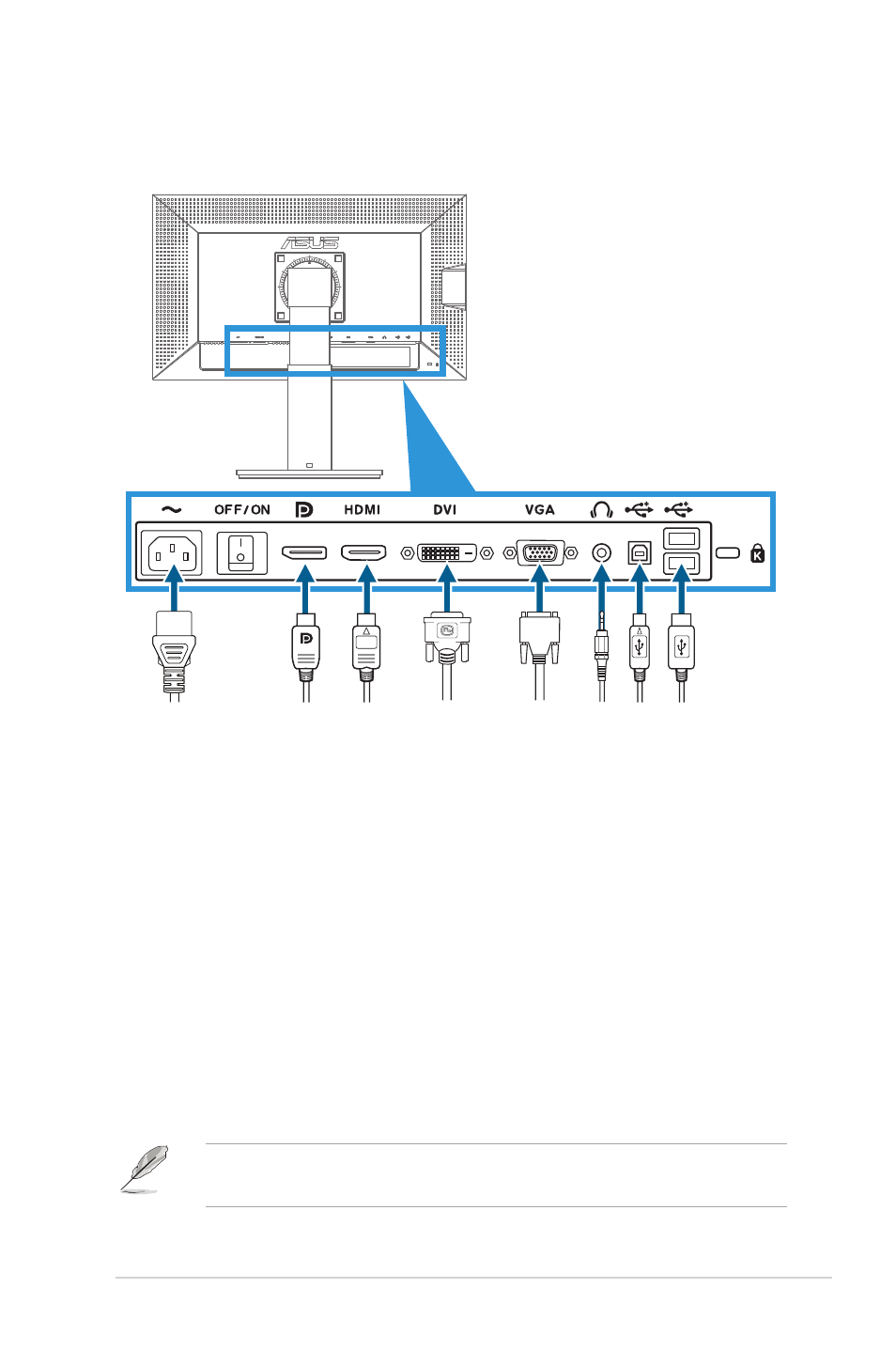

2.3 Подключение кабелей
Подключите кабели в соответствии со следующими указаниями:
•. Подключение.кабеля.питания: Разъем кабеля питания надежно
подключите к разъему питания монитора, вилку кабеля питания
подключите в сетевую розетку.
•. Подключение.кабелей.VGA/HDMI/DVI/DisplayPort:
a. Один разъем кабеля VGA/HDMI/DVI/DisplayPort подключите к
разъему VGA/HDMI/DVI/DisplayPort монитора.
b. Другой разъем кабеля VGA/HDMI/DVI/DisplayPort подключите к
разъему VGA/HDMI/DVI/DisplayPort компьютера.
c. Затяните два винта на разъеме VGA/DVI.
•. Подключение.наушников: При подаче сигнала через разъемы
HDMI или DisplayPort подключите штекер наушников к гнезду для
наушников монитора.
•. Разъемы.USB: Разъем меньшего размера (типа B) USB-кабеля
подключите к разъему типа B монитора, разъем большего размера
(типа A) к разъему USB компьютера.
После подключения данных кабелей вы сможете выбрать нужный источник
входного сигнала в пункте "Выбор входа" экранного меню.
