ЖК-монитор ASUS серии VH203
5. Кнопка
Нажатие и удержание данной кнопки в течение 2 – 4 секунд
•
запускает автоматическую настройку изображения для оптимизации
положения, тактового сигнала и фазы (только для режима VGA).
6. Кнопка питания (индикатор питания)
Нажимайте эту кнопку для включения или выключения монитора.
•
Цветовые показания индикатора питания представлены в таблице
•
ниже.
Состояние
Описание
Синий
ВКЛ.
Желтый
Режим ожидания
ВЫКЛ.
ВЫКЛ.
1.3.2

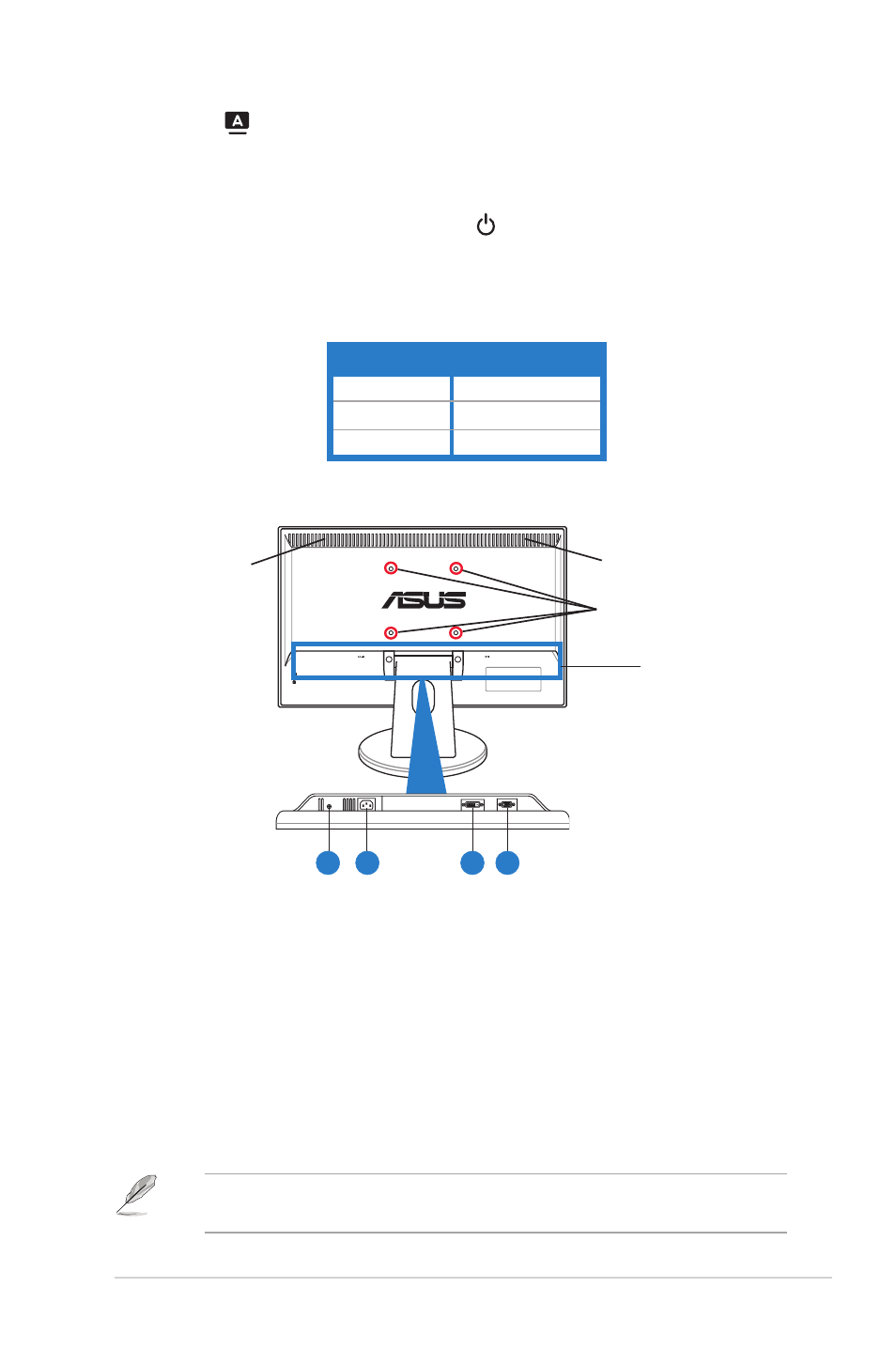

Вид сзади
VGA
AUDIO-IN
Динамик
стереофонической
АС
Разъемы на задней
панели
Динамик
стереофонической
АС
Отверстия винтов
для настенного
крепления VESA
2
3
4
1
Разъемы на задней панели
Разъем аудиовхода
1.
. К данному разъему подключается звуковой выход
компьютера при помощи входящего в комплект поставки аудиокабеля.
(Только для моделей VH203T/VH203S.)
Вход переменного тока
2.
. К данному гнезду подключается разъем кабеля
питания, входящего в комплект поставки.
Порт DVI
3.
. Данный 24-контактный разъем предназначен для подключения
цифрового сигнала DVI-D от компьютера. (Только для моделей VH203T/
VH203N.)
Порт VGA
4.
. Данный 15-контактный разъем предназначен для
подключения сигнала VGA от компьютера.
Комплект настенного крепления VESA (100 x 100 мм) приобретается
отдельно.
