ASUS VE247/VE248/VE249 серии Монитор со светодиодной подсветкой
2.4
Подключение кабелей

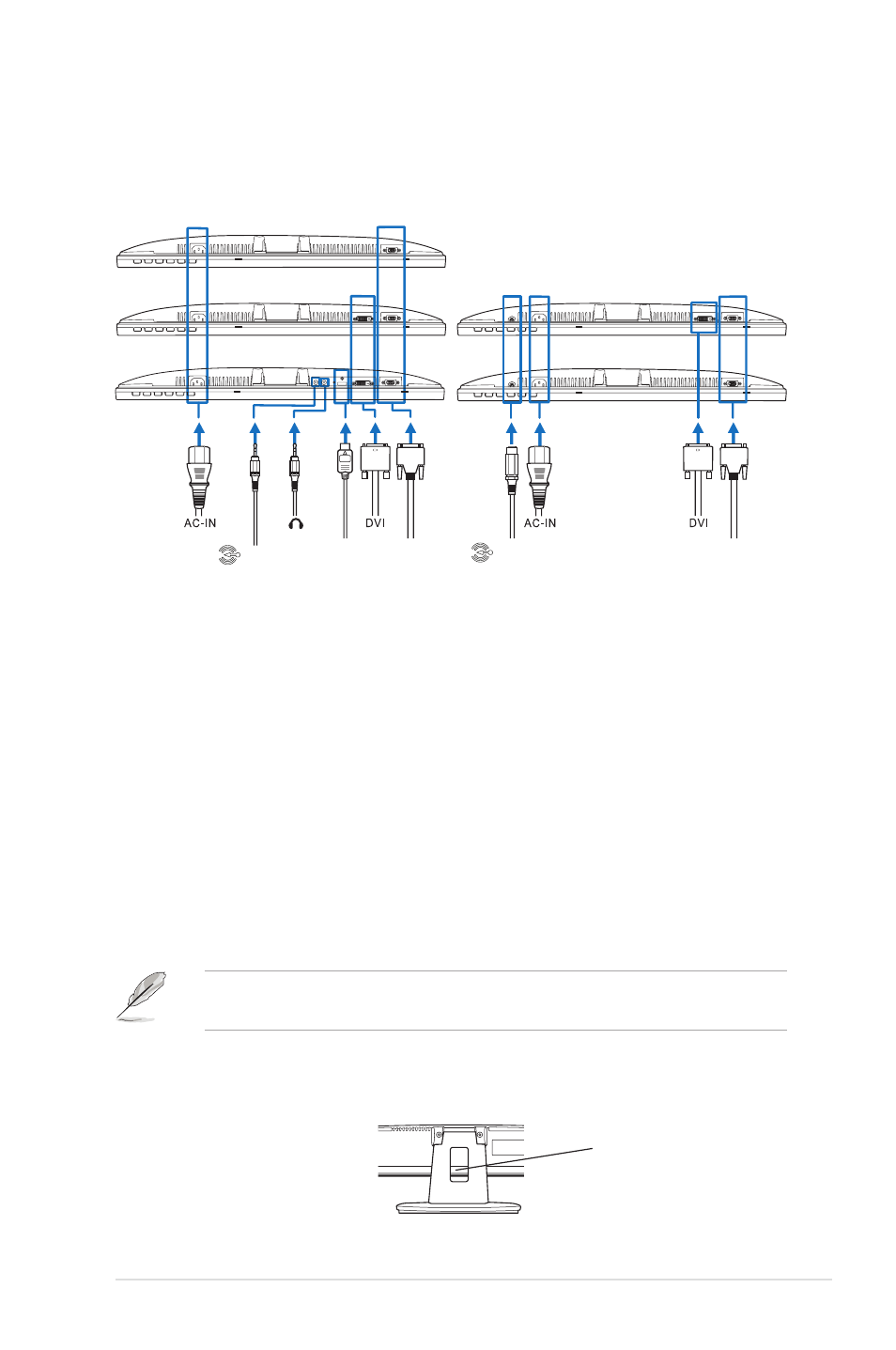

1. Подключите кабели в соответствии с приведенными ниже инструкциями.
VGA
HDMI
Audio-in
Audio-in
VE247T/
VE248T
VE247N/
VE248N
VE247D/
VE248D
VE247S/
VE248S
VE247H/
VE248H/
VE249H
VGA
Earphone jack
Подключение аудиокабеля
•
: подключите один конец аудиокабеля к
разъему аудиовхода монитора, а другой конец – к аудиовыходу
компьютера.
Подключение кабеля питания
•
: надежно подключите один конец кабеля
питания к гнезду входа переменного тока монитора, а второй конец – к
электрической розетке.
Порядок подключения кабеля VGA/DVI:
•
Подключите разъем VGA/DVI/HDMI к порту VGA/DVI/HDMI Монитор
a.
со светодиодной подсветкой.
Подключите разъем на другом конце кабеля VGA/DVI/HDMI к порту
b.
VGA/DVI/HDMI компьютера.
Затяните два винта для закрепления разъема VGA/DVI.
c.
Использование наушников
•
: подключите конец со штекерным разъемом
к разъему для наушников на мониторе.
При подключении данных кабелей можно выбирать желаемый источник
сигнала, используя функцию «Выбор входа» в экранном меню.
2. Поместите все кабели в направляюшее отверстие для кабелей.
Направляющее
отверстие для
кабелей
