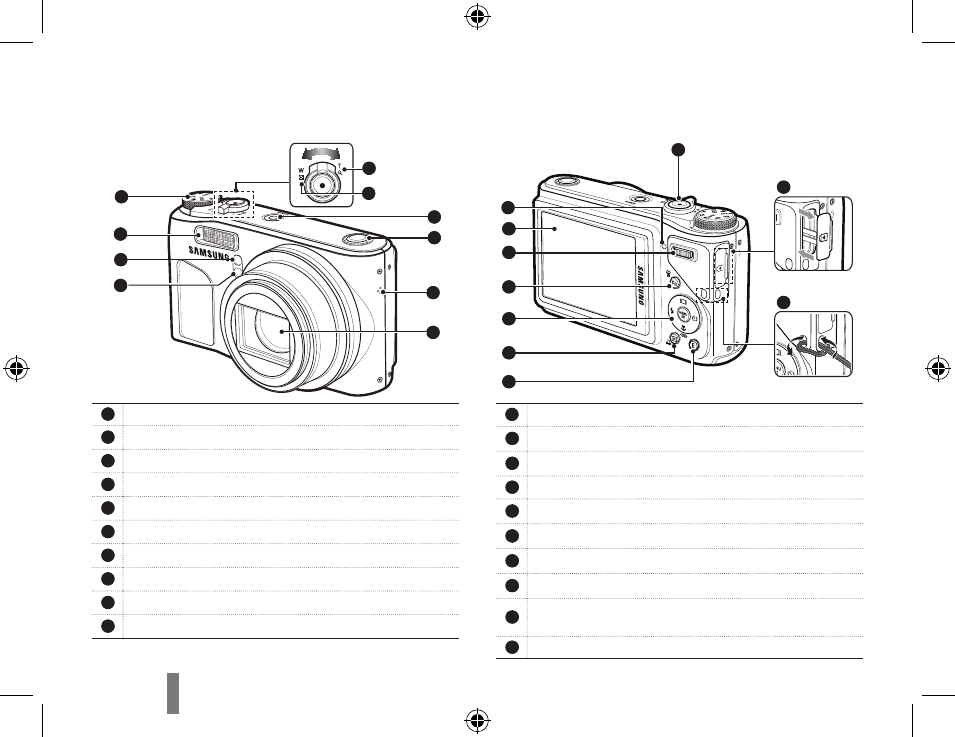

Схема камеры
1
Селектор режимов
2
Фотовспышка
3
Датчик автофокусировки / Индикатор автоспуска
4
Сенсор пульта дистанционного управления
5
Объектив
6
Микрофон
7
Громкоговоритель
8
Кнопка POWER
9
Рычажок зума W (Эскизы)
10
Рычажок зума Т (Цифровой зум)
1
3
2
4
5
6
7
8
10
9
11
Индикатор состояния фотокамеры
12
ЖК–дисплей
13
Командный рычажок
14
Кнопка Fn / Удалить
15
Кнопка Курсор/ОК
16
Кнопка Воспроизведение / Печать
17
Кнопка Е (эффекты)
18
Ремешок для переноски фотокамеры
19
Гнезда подключения USB / AV и кабеля питания
постоянного тока
0
Кнопка затвора
0
17
16
15
12
13
11
14
19
18
