Крепление варочной поверхности – Инструкция по эксплуатации DeLonghi PVC64TC
Страница 26
26
30
mm min.
40
mm max.

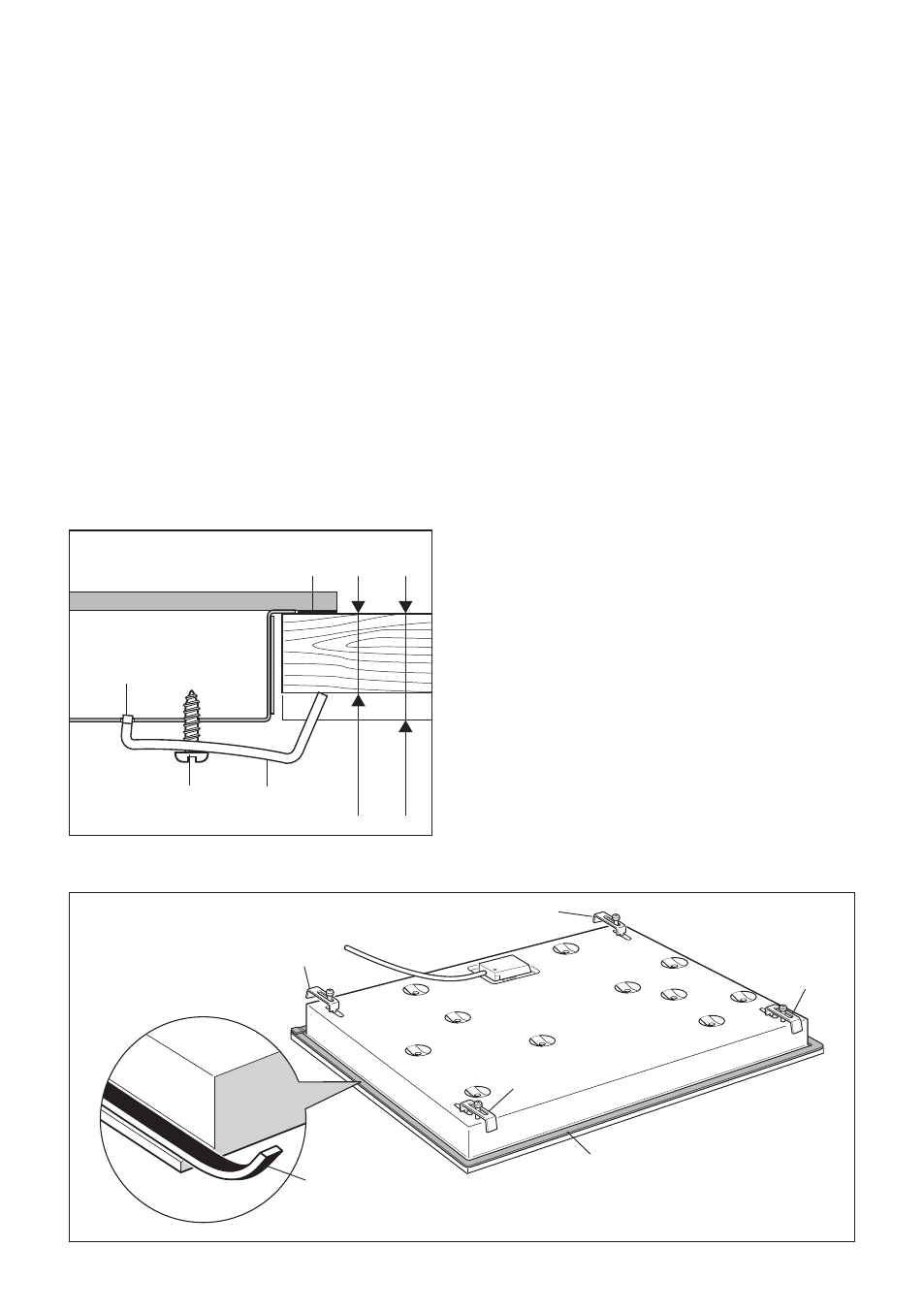

Рис. 4.4
КРЕПЛЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТИ
Все варочные поверхности поставляются с комплектом петлей и винтов для крепления в
мебельных секциях с толщиной рабочей поверхности 3-4 см.
В комплект входят 4 петли
А и саморезы Б (Рис. 4.4).
• Проделайте отверстие в мебели.
• Переверните плиту и положите стеклянной поверхностью на ткань.
• Края плиты покройте герметиком
В (Рис. 4.5).
• Вставьте петли
А в углубления, затяните винты Б на несколько поворотов. Убедитесь, что
петли установлены правильно, как показано на Рис. 4.4.
• Установите и правильно разместите кухонную плиту в вырезном профиле.
• Установите петли
А так, чтобы зубцы Г вошли в отверстие.
• Полностью затяните винты
Б, чтобы кухонная плита была надежно зафиксирована.
• Острым предметом удалите излишки уплотнительной прокладки
В, выступающей за края
плиты.
А
Г
Б
В
Рис. 4.5
A
A
A
A
В
Клеящая сторона
Мин . 30 мм
Мин . 40 мм
