Под
гот
овка
к
использованию
XL-MP8HR
6
TINSRA012SJZZ
2

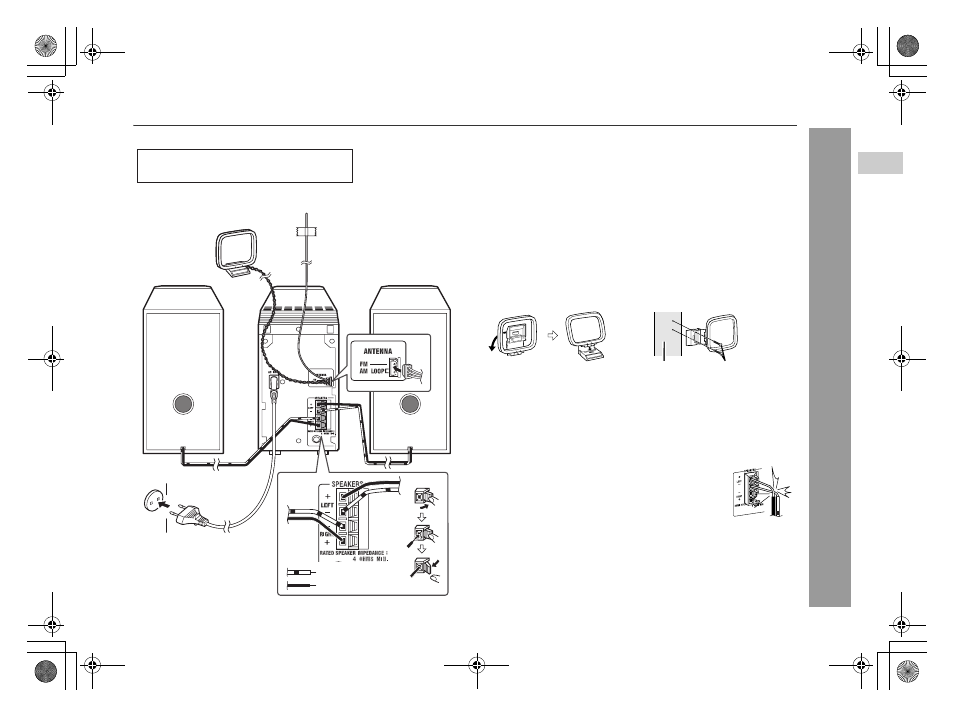

Подсоединение системы
Подсоединение антенн
Подсоедините FM-антенну и рамочную АМ-антенну к гнезду ANTENNA.
Добейтесь оптимального приема сигнала, установив провод FM-антенны и вращая
рамочную AM-антенну. Установите рамочную АМ-антенну на полку или прикрепите ее
к стойке или к стене.
Примечания:
z
Размещение антенны на аппарате или вблизи сетевого шнура питания может
вызывать помехи. Для наилучшего приема размещайте антенну подальше от
аппарата.
z
Не подсоединяйте закреплённую на аппарате FM-антенну к внешней антенне,
поскольку это может привести к неисправности.
Установка рамочной АМ-антенны:
Подсоединение громкоговорителей
Подключите провод с белой полосой к отрицательной (
−) клемме, а провод без
маркировки к положительной (
+) клемме.
Внимание:
z
Не допускайте контакта незащищенных проводов
громкоговорителя друг с другом.
z
Используйте громкоговорители с полным
сопротивлением 4 Ом или более, поскольку
громкоговорители с более низким полным
сопротивлением могут повредить аппарат.
z
Не перепутайте правый и левый каналы. Правый
громкоговоритель находится с правой стороны, если
смотреть на аппарат.
z
Не допускайте попадания посторонних предметов в канал
фазоинвертора.
Обязательно убедитесь в том, что вилка сетевого
шнура питания отсоединена от розетки перед началом
подсоединения любого из проводов.
Рамочная АМ-антенна
FM-антенна
Правый
громкоговоритель
Левый
громкоговоритель
Сетевая розетка
(Переменный ток 230 В, 50 Гц)
Белая полоса
Без маркировки
< Монтаж >
< Крепление на стене >
Стена
Шурупы
(не входят в комплект)
Неправильно
