KD-G207
Installation/Connection Manual
Руководство по установке/подключению
1103KKSMDTJEIN
EN, RU GET0179-002A
[EE]
J
Handles
Рычаги
F
Washer (ø5)
Шайба (њ5) G
Lock nut (M5)
Фиксирующая гайка (M5)
H
Mounting bolt (M5 x 20 mm)
Крепежный болт (M5 x 20 мм) I
Rubber cushion
Резиновый чехол

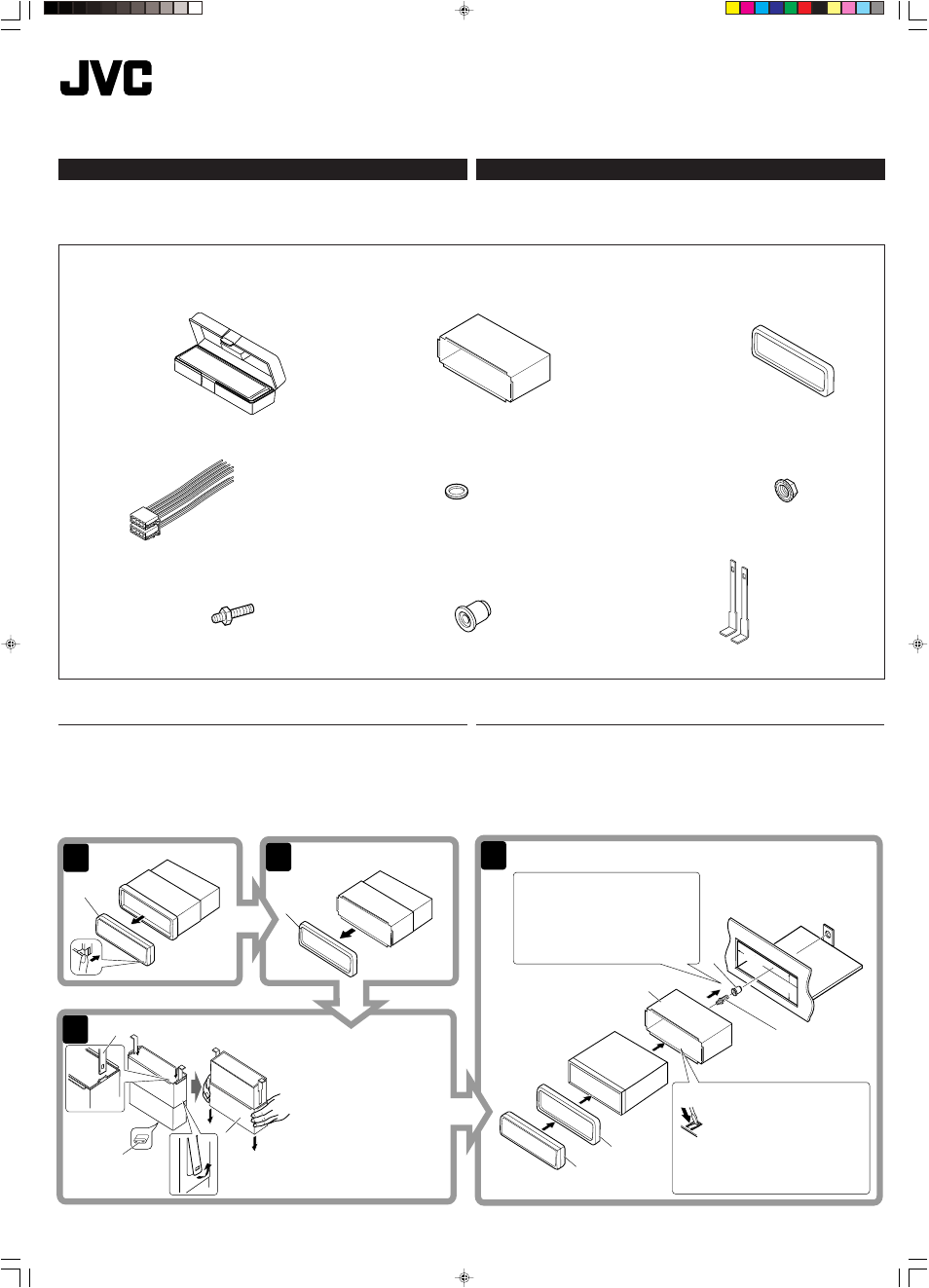

Parts list for installation and connection
The following parts are provided for this unit.
After checking them, please set them correctly.
A / B
Hard case/Control panel
Жесткий футляр/панель
управления C
Sleeve
Муфта D
Trim plate
Декоративную панель
E
Power cord
Кабель питания
INSTALLATION (IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any questions or require
information regarding installation kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a
company supplying kits.
• If you are not sure how to install this unit correctly, have it installed by a qualified technician.
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your
vehicle does not have this system, a voltage inverter is required, which can be purchased at JVC
IN-CAR ENTERTAINMENT dealers.
* 1 When you stand the unit, be
careful not to damage the fuse
on the rear.
* 1 Устанавливайте устройство
таким образом, чтобы не
повредить предохранитель,
расположенный сзади.
B
D
J
B
C
H
*1
Do the required electrical connections.
Выполните необходимые
подключения контактов, как
показано на оборотной стороне этой
инструкции.
Bend the appropriate tabs to hold
the sleeve firmly in place.
Отогните соответствующие
фиксаторы, предназначенные
для прочной установки корпуса.
1
I
C
D
РУССКИЙ
Это устройство разработано для эксплуатации на 12 В постоянного напряжения с
минусом на массе. Если Ваш автомобиль не имеет этой системы, требуется инвертор
напряжения, который может быть приобретен у дилера автомобилнего специалиста JVC.
Список деталей для установки и подключения
Следующие детали поставлены в комплекте с устройством. Номер в скобках обозначает
количество поставляемых деталей.
После проверки комплектации, пожалуйста, установите их правильно.
УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)
На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны
сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какие-либо
вопросы, касающиеся установки, обратитесь к Вашему дилеру автомобилнего специалиста
JVC или в компанию, поставляющую соответствующие принадлежности.
• Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к
квалифицированному специалисту.
