Руководство по эксплуатации
•
SCD-504U

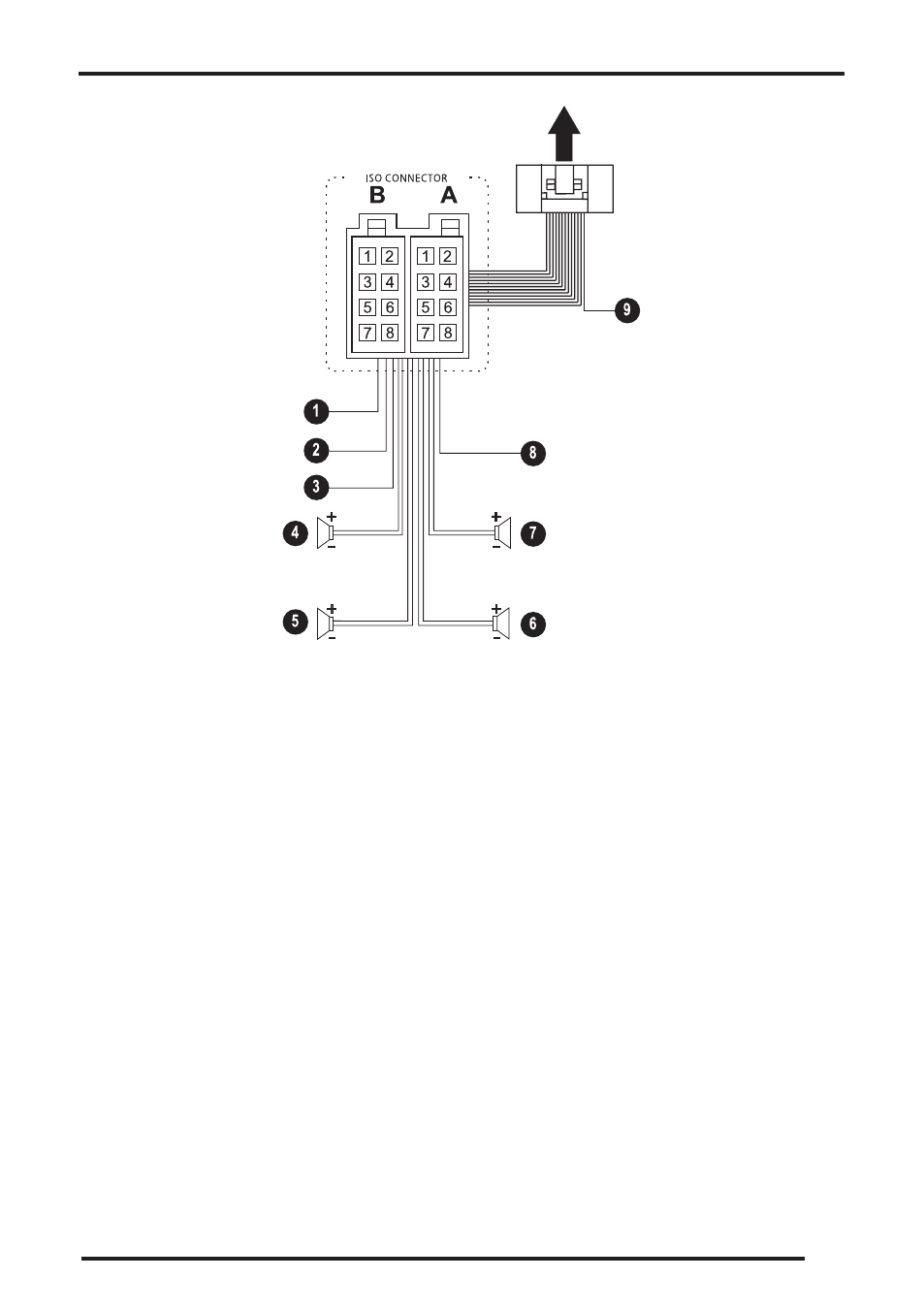

1. Аккумулятор (+) (Желтый)
2. Масса (-) (Черный)
3. Зажигание (+) (Красный)
4. Левый фронтальный динамик (Белый, Белый/Черный)
5. Левый тыловой динамик (Зеленый, Зеленый/Черный)
6. Правый тыловой динамик (Фиолетовый, Фиолетовый/Черный)
7. Правый фронтальный динамик (Серый, Серый/Черный)
8. Питание антенны (Синий) (Изолировать, если не используется)
9. Выключение звука при разговоре по телефону (Оранжевый)
7
I SO-разъем:
Разъем А:
А1: Нет соединения
А2: Нет соединения
А3: Нет соединения
А4: Аккумулятор (+) (Желтый)
А5: Антенна (Синий)
А6: Нет соединения
А7: Зажигание (Красный)
А8: Заземление (-) (Черный)
Разъем В:
В1: Тыловой правый динамик (+) (Фиолетовый)
В2: Тыловой правый динамик (-) (Фиолетовый/Черный)
В3: Фронтальный правый динамик (+) (Серый)
В4: Фронтальный правый динамик (-) (Серый/Черный)
В5: Фронтальный левый динамик (+) (Белый)
В6: Фронтальный левый динамик (-) (Белый/Черный)
В7: Тыловой левый динамик (+) (Зеленый)
В8: Тыловой левый динамик (-) (Зеленый/Черный)
