-6-
руководство по эксплуатации
Тыловой монтаж (метод 2)
Данный метод установки аппарата применим для автомобилей марки Nissan, Toyota. Используйте от-
верстия, отмеченные соответствующими буквами Т и N, чтобы прикрепить аппарат к кронштейнам.

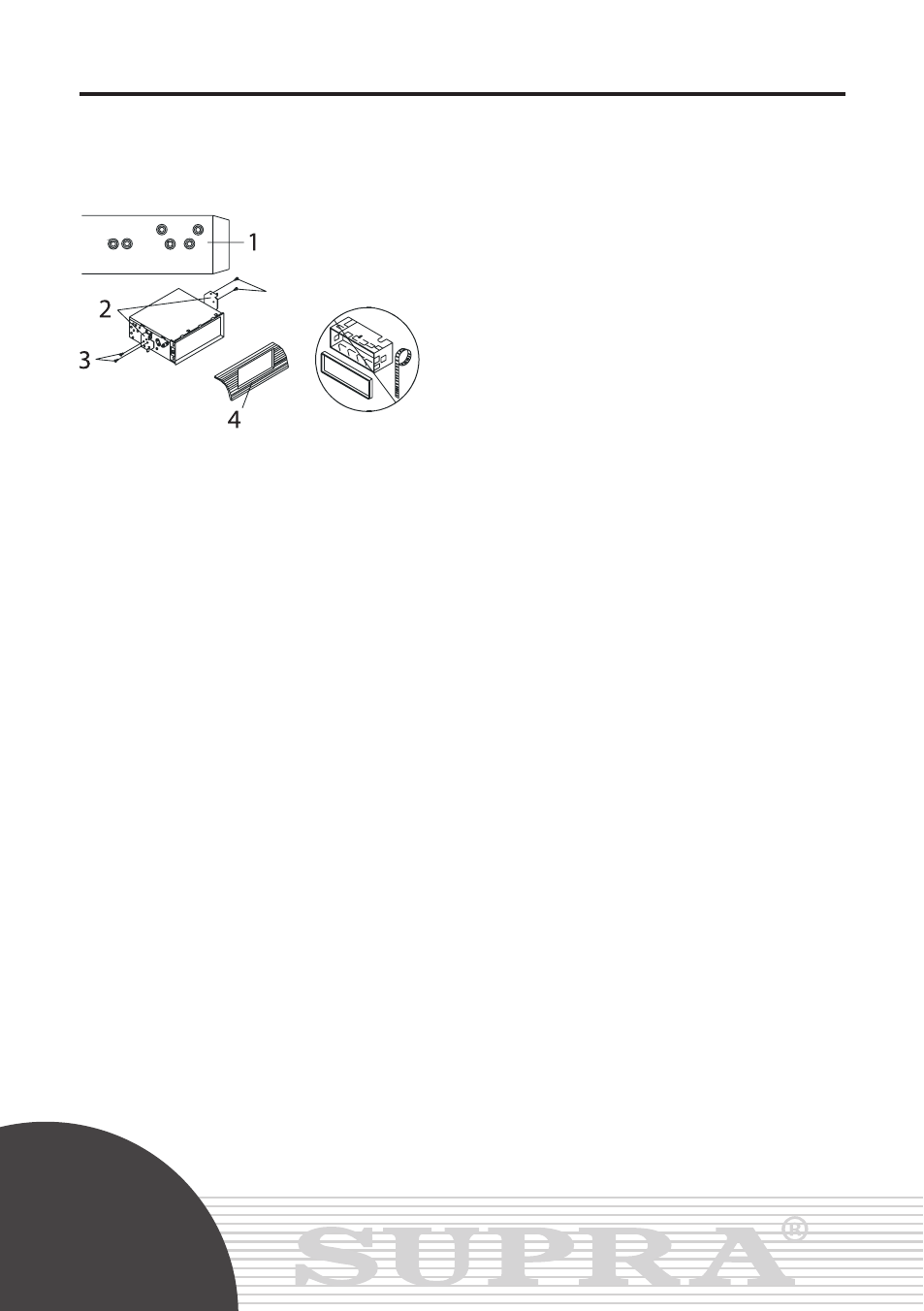

1) Вид сбоку. Расположение отверстий.
2) Кронштейны
3) Винт
4) Приборная панель
Выберите позицию, при которой винтовые отверстия кронштейнов, закрепленных в автомобиле, и
винтовые отверстия приемника (отмеченные соответствующими буквами названия марки машины
«T» – Toyota или «N»– Nissan) совпадут, и закрепите проигрыватель при помощи 2-х винтов (5х5 мм)
с каждой стороны.
Примечание:
Обрамление, монтажная рама и металлическая скоба не используются при этом методе установки.
