Руководство по эксплуатации
•
SCD-506U / 508U
ПОРЯДОК УстАнОвКи АППАРАтА
ВАЖНО:
Перед установкой устройства снимите перед-
нюю панель.

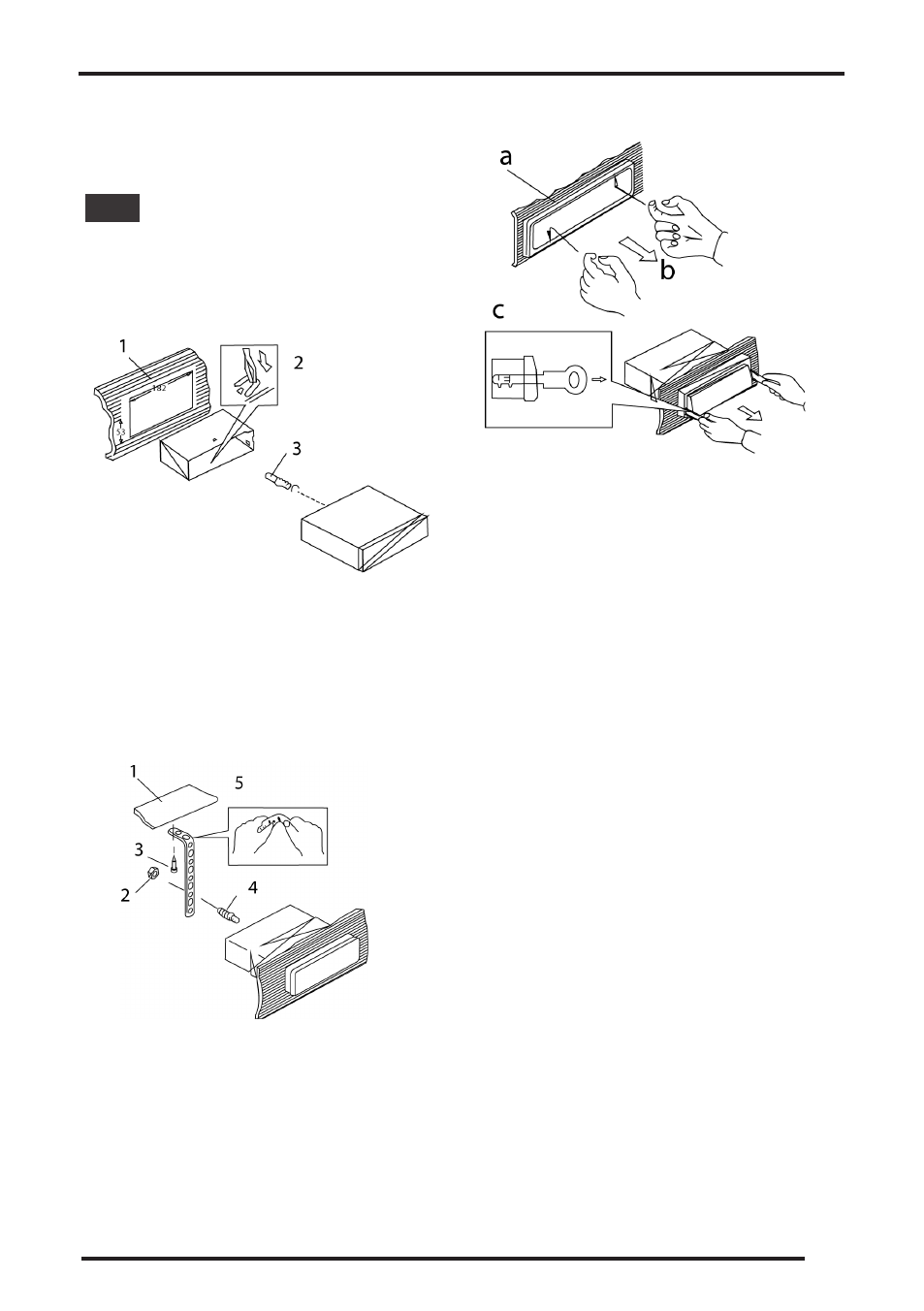

ФРОнтАльный МОнтАЖ
1. Приборная панель
2. Монтажная рама
3. Винт
Вставьте монтажную раму (без ресивера) в отсек при-
борной панели и отогните «язычки» при помощи отверт-
ки. Не все «язычки» подходят под размер приборной
панели автомобиля, выберите наиболее подходящие.
1. Приборная панель
2. Гайка М5
3. Винт М5х15
4. Винт
5. Металлическая скоба
Обязательно закрепите металлическую скобу, чтобы
защитить заднюю часть устройства. Вы можете согнуть
скобу руками.
ПОРЯДОК иЗвлеЧениЯ АППАРАтА
a. Обрамление
b. Вставьте пальцы в канавки на передней части об-
рамления и потяните его на себя.
c. Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из обрамле-
ния, потянув его на себя.
УстАнОвКА ПеРеДней ПАнели
Прижмите декоративную панель к шасси до фиксации.
Это необходимо сделать перед установкой передней па-
нели, иначе вы не сможете ее закрепить.
5
