ПОДСОЕДИНЕНИЯ
Перед подключением проигрывателя к телевизору ознакомьтесь с руко
водством по эксплуатации телевизора; убедитесь в том, что оба устрой
ства выключены, а штепсельные вилки извлечены из розеток электропи
тания. Подключите проигрыватель к телевизору по одному из вариантов
подсоединения (см. схему подсоединения).
Примечание:
Не подсоединяйте проигрыватель к телевизору по нескольким вари
антам подсоединения одновременно.

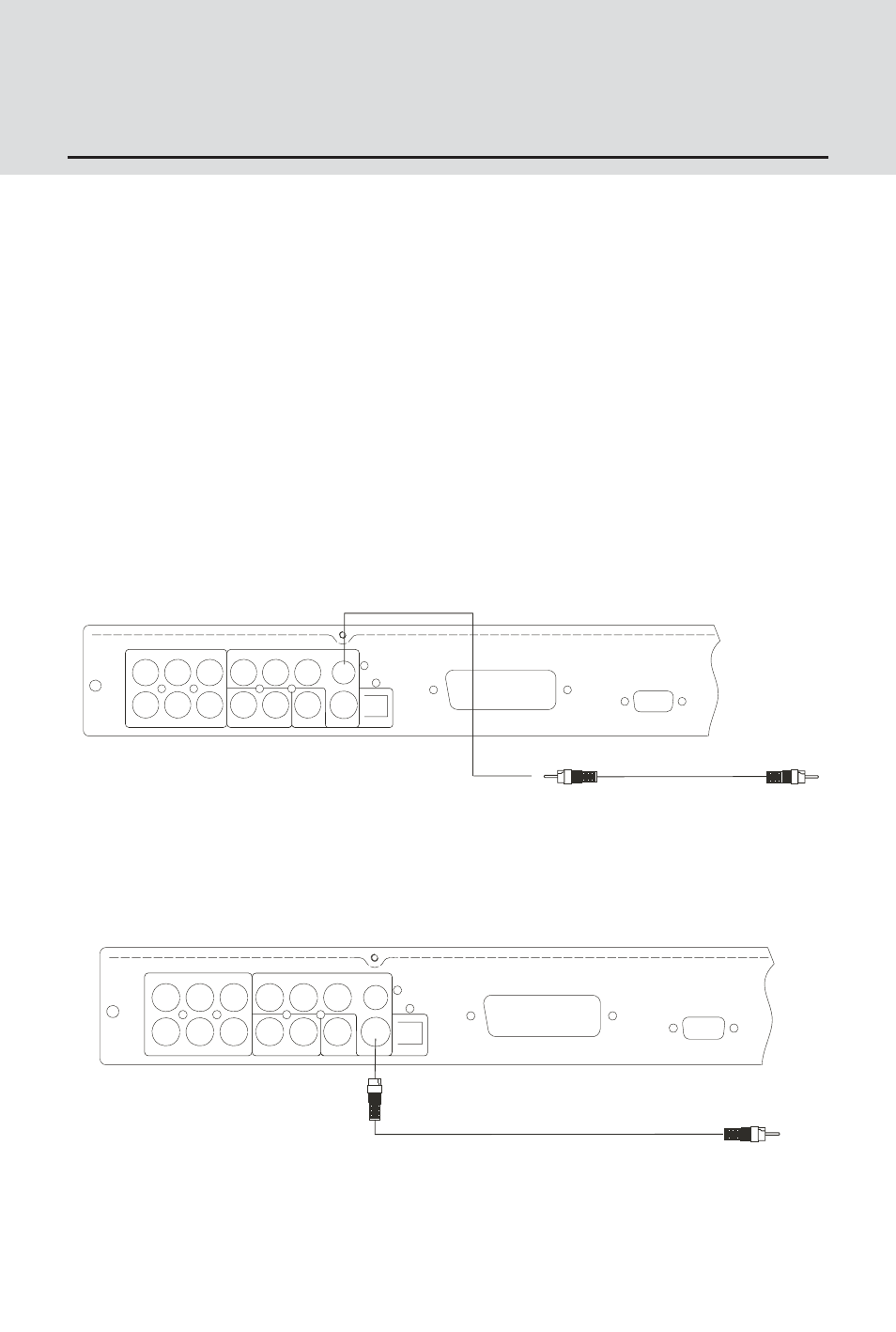

Варианты подсоединения Видео выхода:
1. Соедините видео выход проигрывателя с видео входом телевизора
при помощи видео кабеля.
2. Если на вашем телевизоре имеется вход S Video, подсоедините про
игрыватель при помощи кабеля S Video.
