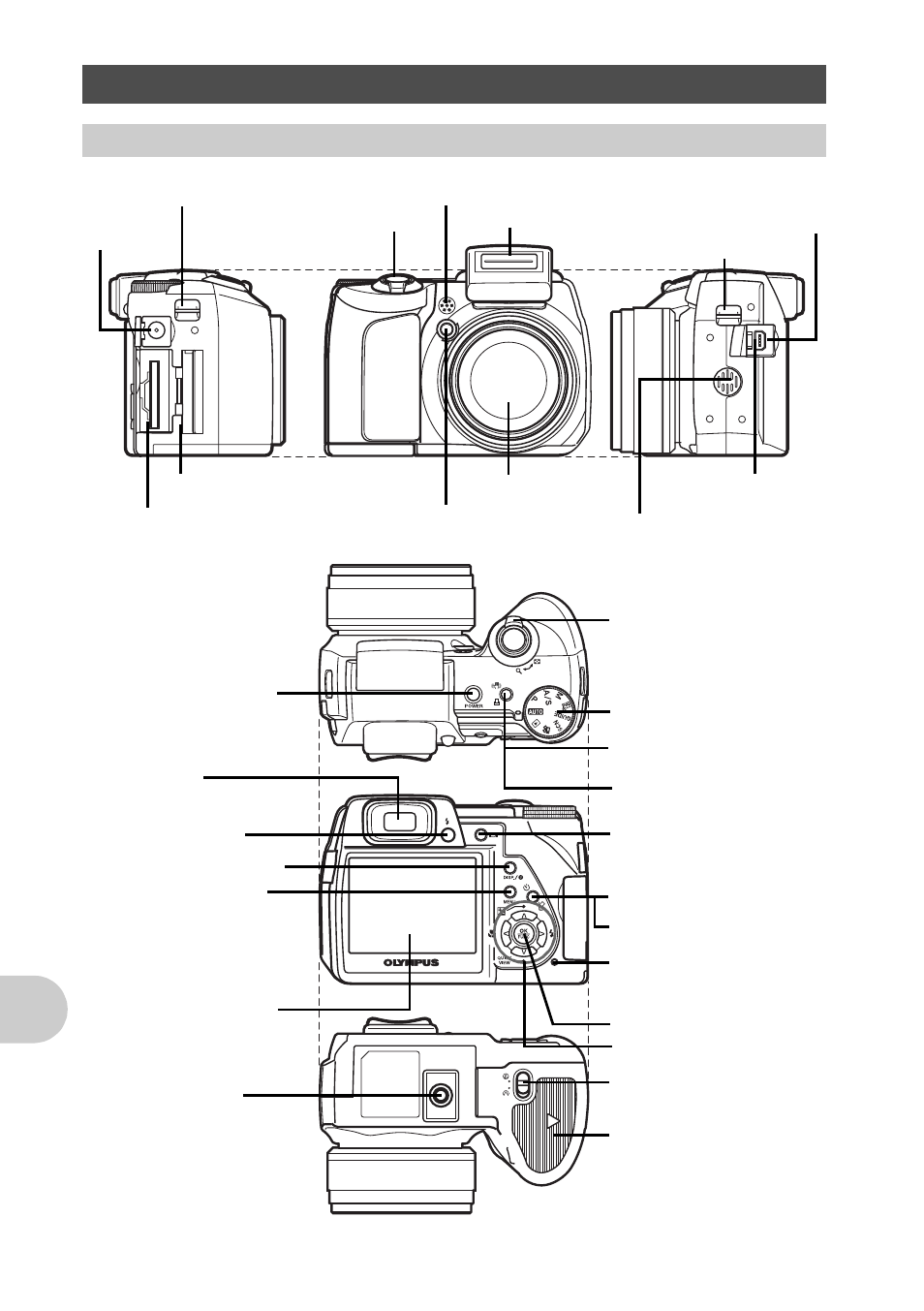

СХЕМА УСТРОЙСТВА ФОТОКАМЕРЫ
Фотокамера
Микрофон
Вспышка (стр. 14)
Кнопка спуска затвора (стр. 8)
Объектив
Рычаг зума (стр. 11)
Ушко для ремешка (стр. 3)
Гнездо для
карты (стр. 78)
Гнездо DC-IN
для сетевого
адаптера
Универсальный
разъем (стр. 43,
стр. 46, стр. 55)
Крышка отсека карты (стр. 78)
Крышка разъема
(стр. 43, стр. 46, стр. 55)
Индикатор автоспуска/Подсветка АФ
(стр. 16, стр. 45, стр. 67)
Динамик
Видоискатель
Диск режимов (стр. 5,
стр. 12)
Кнопка
h
(цифровой
стабилизатор
изображения) (стр. 12)
Кнопка
<
печать/
назначаемая кнопка)
(стр. 12)
Кнопка
u
(Монитор/
видоискатель) (стр. 10)
Кнопка
Y (таймер) (стр. 16)
Кнопка
S
(удаление) (стр. 16)
Индикатор обращения к
карте (стр. 8, стр. 57, стр. 67)
Кнопка
o (OK/FUNC)
Клавиши курсора (стр. 16)
Фиксатор отсека
аккумулятора (стр. 4)
Крышка отсека
аккумулятора (стр. 4)
Кнопка
#
(поднятие
вспышки) (стр. 14)
Кнопка MENU (стр. 16)
Гнездо для штатива
Кнопка
DISP./
Кнопка POWER (стр. 10)
Ушко для ремешка
