Панели – Инструкция по эксплуатации Supra SHT-501XKII
Страница 5
система домашнего театра 5.1
SUPRA SHT 501XKII

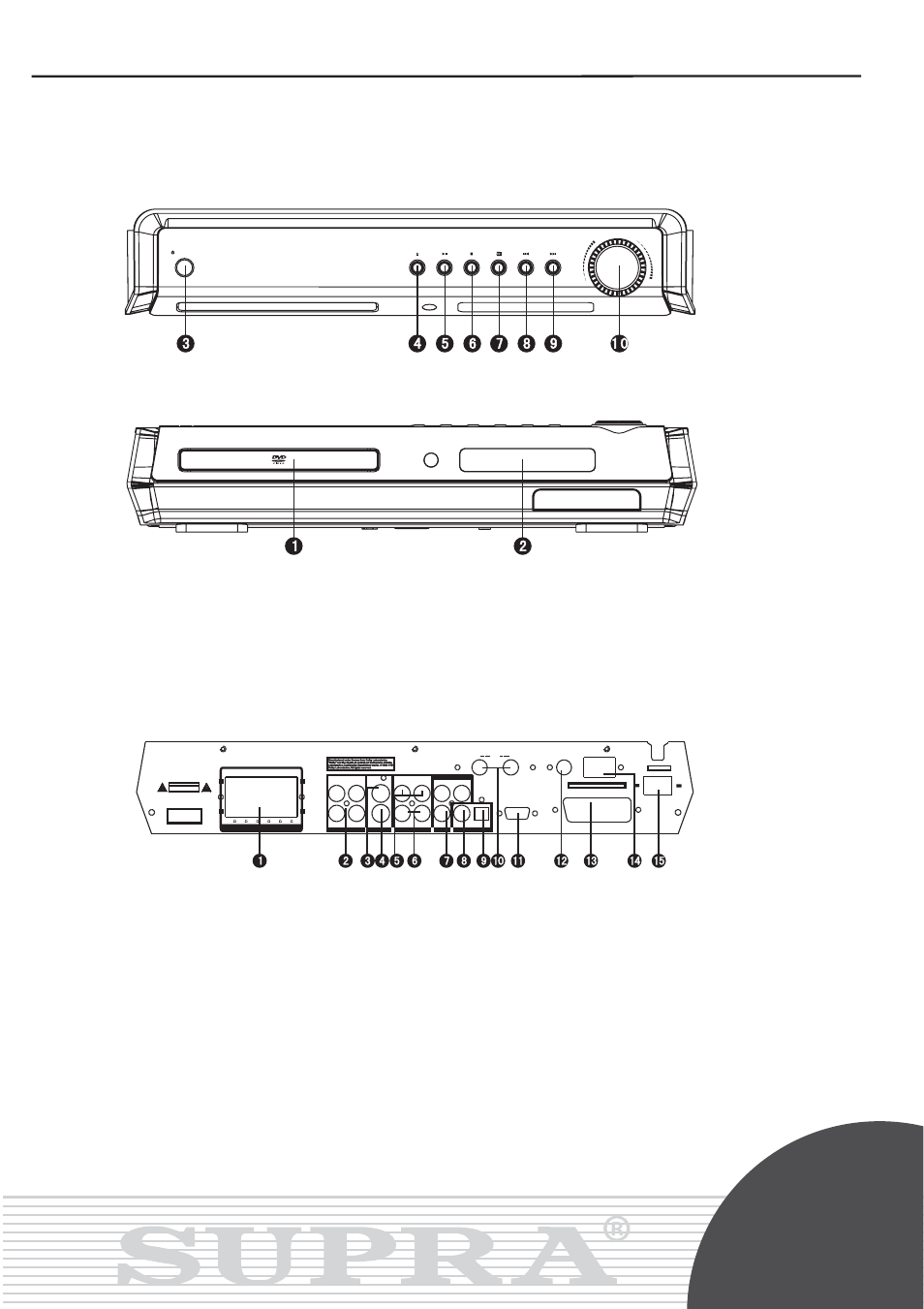

ПАНЕЛИ
Передняя панель:
Задняя панель:
Примечание: Некоторые модификации устройства не имеют выхода SCART.
Внимание: Замену предохранителя производите только при отключенном от
сети шнуре питания.
1. Контакты выхода к аудиосистеме
2. 2 канала входа аудио
3. Выход видео
4. Выход S видео
5. Аудио выход "Левый"
6. Аудио выход "Правый"
7. Компонентный выход Y, Cb/Pb, Cr/Pr
8. Коаксиальный цифровой выход
9. Оптический выход
10. Микрофонные входы
11. Выход VGA
12. Антенна FM
13. SCART выход
14. Антенна АМ
15. Включение/выключение
STANDBY
VOLUME
+
-
-
+
SW CEN SR
SL
FR
FL
+
-
COAXIAL
S-VIDEO
R1
R2
L1
L2
R1
R2
Cr/Pr
VIDEO
L1
L2
Y
Cb/Pb
MIC
AC ~230V/50Hz
C
CLASS 1 LASER PRODUCT
KLASS 1 LASER APPARAT
LUOKEN 1 LAISERLAITE
KLASSE 1 LASER PRODUKT
RISKOF ELECTRIC SHOCK
DO NOTOPEN
CAUTION
FM75ohm-ANTENNA-AMLOOP
-
+
SW CEN
CEN SR
SL
FR
FL
8
8
8
8
8
8
SPEAKERS OU
T
2CH AUDIO IN
2CH AUDIO OUT
DIGITAL AUDIO
VIDEO
COMPONENT VIDEO OUT
ON
OFF
POWER
OPTICAL
VGA
SCART
1
2
2CH AUDIO OUT
1. Окно загрузки диска
2. Индикатор
3. Standby фоновый режим
4. Загрузка/выгрузка
5. Воспроизведение/ Пауза
6. Стоп
7. Выбора источника
8. Предыдущий
9. Следующий
10. Громкость
